一、概述
氣動PLC控制實驗裝置,是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。KYPTC-21氣動PLC控制實驗裝置除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器
（PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
氣動PLC控制實驗裝置，適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《
PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。
二、實驗臺組成
YPTC-21 氣動PLC控制實驗裝置為鐵質雙層亞光密紋噴塑結構。美觀大方，堅固耐用，操作方便�；九渲脼椋簹鈩訉嶒炘�1；氣動實驗PLC控制模塊1套；低噪音空壓機1臺；利用此套實訓設備既可進行氣動控制的基本回路及其應用實驗，如實現氣-電控制，氣控制，電控制等。

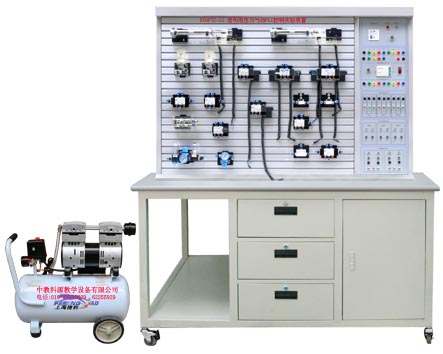

KYPTC-21 氣動PLC控制實訓裝置（鋁槽、鋼臺）
三、技術指標：
�。ㄒ唬┲饕夹g參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤1kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：780W,公稱容量165L/min ,額定輸出氣壓1Mpa
.
7、PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼電器輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
�。ǘ┲饕攸c
1、氣動傳動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放氣動元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控、組態軟件等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、氣動PLC控制實驗裝置集各種真實的氣動元件，傳統繼電器控制、先進的PLC自動控制與PLC編程及監控技術于一體，功能強大，適應范圍廣。
四、實驗項目：
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回路
16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路
23、PLC編程軟件學習和使用
24、PLC與計算機的通訊，在線調試、監控
25、PLC控制的液壓基本回路實訓（優化控制）
五、基本配置
氣動元器件配備：（儲放在抽屜里）

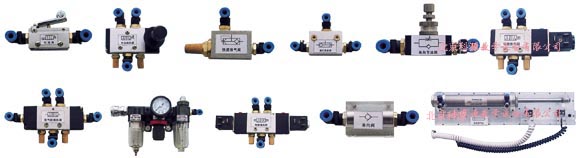

空氣壓縮機，空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。
| 序號 |
名 稱 |
型 號 |
數量 |
備注 |
| 1 |
實訓桌
|
|
1張 |
|
| 2 |
實訓臺
|
|
1臺 |
|
| 3 |
plc主機模塊 |
三菱FX1S-20MR
|
1塊 |
|
| 4 |
電源模塊 |
|
1塊 |
|
| 5 |
繼電器控制模塊
|
|
1塊 |
|
| 6 |
PLC控制按鈕模塊 |
|
1塊 |
|
| 7 |
靜音空氣壓縮機
|
|
1臺 |
|
| 8 |
單作用缸
|
QGX25ⅹ100 |
2只 |
|
| 9 |
雙作用缸
|
QGX25ⅹ100 |
2只 |
|
| 10 |
旋轉氣缸（透明）
|
|
1只 |
|
| 11 |
三聯件
|
AC2000 |
1只 |
|
| 12 |
減壓閥（帶壓力表） |
AR2000 |
1只 |
|
| 13 |
手動換向閥
|
H210—08 |
1只 |
|
| 14 |
單電磁換向閥（二位三通）
|
3V210-8 |
1只 |
|
| 15 |
單電磁換向閥（二位五通） |
4V210-8 |
2只 |
|
| 16 |
雙電磁換向閥（二位五通雙電磁換向閥） |
4V220-8 |
1只 |
|
| 17 |
雙電磁換向閥（二位五通） |
4V220-8 |
1只 |
|
| 18 |
單氣換向閥（二位五通） |
4A210—08 |
2只 |
|
| 19 |
雙氣換向閥（二位五通） |
4A210—08 |
2只 |
|
| 20 |
行程閥（機控） |
MOV—2 |
1只 |
|
| 21 |
行程閥（按鈕） |
MOV—3A |
1只 |
|
| 22 |
行程閥（按鈕帶鎖） |
MOV—3A |
1只 |
|
| 23 |
或門型梭閥
|
ST—02 |
2只 |
|
| 24 |
快速排氣閥 |
QE—02 |
2只 |
|
| 25 |
單向節流閥 |
ASC-08 |
2只 |
|
| 26 |
單向節流閥（裝在缸體上） |
JSC601 |
7只 |
|
| 27 |
單向閥 |
1/4 |
2只 |
|
| 28 |
順序閥（透明） |
|
1只 |
|
| 29 |
氣容
|
|
1只 |
|
| 30 |
消聲器 |
1/8 |
2只 |
|
| 31 |
消聲器 |
1/4 |
1只 |
|
| 32 |
三通（T型三通） |
Φ6 |
4只 |
|
| 33 |
三通（Y型減徑三通）
|
Φ8—? 6 |
1只 |
|
| 34 |
四通 |
Φ 6 |
2只 |
|
| 35 |
氣管 |
PU6ⅹ4 |
20米 |
|
| 36 |
行程開關（裝在缸體上）
|
|
2只 |
|
| 37 |
編程電纜（適配器）
|
三菱 |
1條 |
|
| 38 |
工具 |
|
1套 |
|
| 39 |
氣孔塞頭 |
Φ6 |
10只 |
|
| 40 |
氣動實訓說明書 |
|
1冊 |
|
| 41 |
三菱PLC編程軟件、程序軟件 |
光盤 |
1盤 |
|
