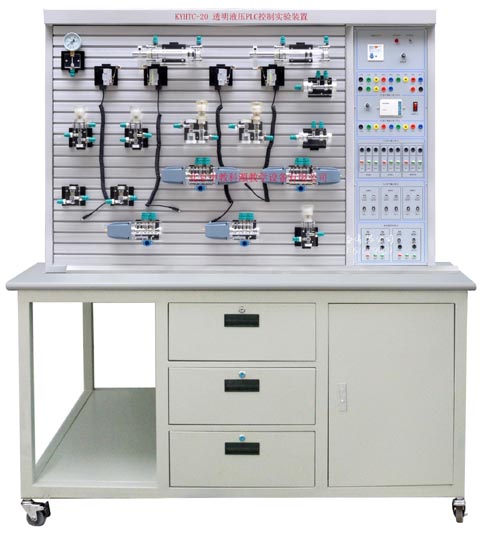

KYHTC-20 液壓PLC控制實驗裝置（鋁槽/鋼臺/內泵）
一、主要技術參數：
1、電源：AC220V 50Hz
2、直流電源：輸入AC220V 輸出DC24V/2A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
4、液壓實訓油泵電機功率：250W 配有專用的穩壓直流電機調速器調速范圍：0－1700r/min
5、實訓工作時離液壓實訓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC24V 吸力3Mpa
8、實訓裝置外型尺寸：1500mm×650mm×1750mm
二、主要特點：
1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽 形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實訓組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、實驗項目：
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、PLC編程軟件學習和使用
23、PLC與計算機的通訊，在線調試、監控
24、PLC控制的液壓基本回路實訓（優化控制）
四、基本配置
液壓元器件配備：（儲放在抽屜里）
專用泵站，壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，"O"型三位四通電磁換向閥，"H"型三位四通電磁換向閥，"M"型三位四通電磁換向閥，壓力繼電器，行程開關等。
| 序號 |
名 稱 |
型 號 |
數量 |
備注 |
| 1 |
實訓桌
|
|
1張 |
|
| 2 |
實訓臺
|
|
1臺 |
|
| 3 |
plc主機模塊 |
三菱FX1S-20MR
|
1塊 |
|
| 4 |
電源模塊 |
|
1塊 |
|
| 5 |
繼電器控制模塊
|
|
1塊 |
|
| 6 |
PLC控制按鈕模塊 |
|
1塊 |
|
| 7 |
雙作用油缸（帶行程撞塊）
|
透明元件
|
2只 |
|
| 8 |
二位二通電磁換向閥
|
透明元件
|
1只 |
|
| 9 |
二位四通電磁換向閥
|
透明元件
|
2只 |
|
| 10 |
三位四通電磁換向閥（O型）
|
透明元件
|
1只
|
|
| 11 |
三位四通電磁換向閥（H型）
|
透明元件
|
1只
|
|
| 12 |
三位四通電磁換向閥（M型）
|
透明元件
|
1只
|
|
| 13 |
彈簧回位油缸
|
透明元件
|
1只
|
|
| 14 |
增壓油缸
|
透明元件 |
1只
|
|
| 15 |
輔助油箱
|
透明元件 |
1只
|
|
| 16 |
單向閥
|
透明元件 |
2只
|
|
| 17 |
液控單向閥
|
透明元件 |
2只 |
|
| 18 |
溢流閥（直動式）
|
透明元件 |
2只 |
|
| 19 |
溢流閥（先導式）
|
透明元件 |
1只 |
|
| 20 |
節流閥（直動式）
|
透明元件 |
1只 |
|
| 21 |
調速閥
|
透明元件 |
2只 |
|
| 22 |
順序閥
|
透明元件 |
2只 |
|
| 23 |
減壓閥
|
透明元件 |
1只
|
|
| 24 |
二位四通行程換向閥
|
透明元件 |
1只
|
|
| 25 |
三位五通手動換向閥
|
透明元件 |
1只
|
|
| 26 |
壓力繼電器
|
透明元件 |
1只
|
|
| 27 |
壓力表
|
透明元件 |
3只
|
|
| 28 |
三通接頭
|
透明元件 |
7只
|
|
| 29 |
四通接頭
|
透明元件 |
3只
|
|
| 30 |
行程開關（常開）
|
|
2只
|
|
| 31 |
行程開關（常閉）
|
|
2只
|
|
| 32 |
透明液壓皮管
|
|
20米
|
|
| 33 |
油盤
|
|
1只 |
|
| 34 |
油箱
|
|
1只 |
|
| 35 |
機泵組
|
|
1套 |
|
| 36 |
L-HL46號液壓油
|
|
5kg
|
|
| 37 |
電磁閥通用連接線
|
|
3條
|
|
| 38 |
壓力繼電器插頭線 |
|
1條
|
|
| 39 |
螺絲刀6×100（一字、十字）
|
|
各1把
|
|
| 40 |
剪刀
|
|
1把
|
|
| 41 |
活動板手
|
|
1把
|
|
| 42 |
尖嘴鉗
|
|
1把
|
|
| 43 |
內六角扳手M5
|
|
1把
|
|
| 44 |
內六角扳手M6
|
|
1把
|
|
| 45 |
內卡簧鉗
|
|
1把
|
|
| 46 |
外卡簧鉗
|
|
1把
|
|
| 47 |
快速油接頭
|
|
5只 |
|
| 48 |
透明液壓使用說明書
|
|
1冊
|
|
| 49 |
光盤（PLC編程軟件、程序）
|
|
1盤
|
|
