液壓PLC控制實驗臺、氣動控制實驗臺、透明電梯教學模型

誠信為本　科技為先　卓越品質　源于科技

KYAP-21G型液壓PLC控制實驗臺（插孔式、鋼桌）

一、概述
　　液壓PLC控制實驗臺，是根據《液壓與氣壓傳動》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的液壓基本控制回路實驗外，還可進行模擬液壓控制技術應用實驗、液壓技術課程設計，以及可編程控制器（PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。

　　　　　　　　　　　　　　

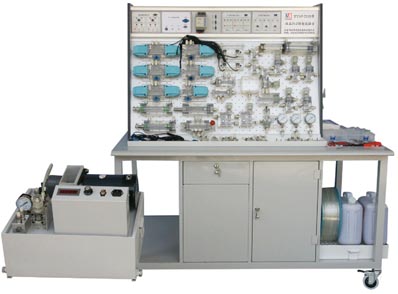

　　　　　　　　　　　　　　　　　　　　　　　　　　　液壓PLC控制實驗臺（插孔式、鋼桌）

　　該系統適應于大各大中專院校的機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握液壓元件的結構，液壓回路的控制原理及設計方法等。還能通過實驗，掌握PLC可編程序控制的功能，控制原理及編程技巧等。
二、實驗臺組成
　　液壓PLC控制實驗臺，整體結構緊湊，協調，布局美觀大方，實用性強，可同時供2-4人實驗。主要由實驗工作臺（包括實驗桌和實驗支架）、液壓實驗獨立泵站、液壓元器件和電氣控制器件等組成。
液壓實驗電氣主控單元配備PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，以氣動及液壓回路為控制對象，加強對PLC可編程序控制器的學習及應用。
　　同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。
三、液壓PLC控制實驗臺工作臺
　　1、實驗臺工作臺
　　實驗工作臺由實驗支架和實驗桌兩部分組成：實驗支架由我公司設計的采用鋁噴塑結構，桌面采用絕緣、耐高溫、耐麿的高密度板等材料精加工制成帶抽屜能放置工具和導線，帶柜放置實訓元件模塊等，實訓臺能放置計算機和顯示器。實驗支架上采用數控機床加工的高精度插孔板。用于氣動元件的安裝固定。實驗可靠，使用方便。
　　2、電氣主控制單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性，加深對PLC可編程序控制器的了解及掌握。
　　3、安全等級高：實驗臺設計完全按照國家安全標準執行，帶短路、漏電保護、過載保護等功能。
　　4.實驗氣動元件均裝有鋁制專用底板，實驗時組裝快捷、方便。
三、液壓PLC控制實驗臺技術參數
　　1、外接電源： 220V 50Hz；
　　2、PLC可編程序控制器：三菱FX1s-14MR，8輸入，6輸出（繼電器輸出方式）；
　　3、演示實驗油路液流要求壓力僅需0.3-0.5Mpa(油泵最高壓力：Pmax＝1.5Mpa)
　　4、空氣壓縮機（基本配置小型機）：電源：AC220V 電機功率：360W；
　　5、油泵電機：Z-400直接電動機，功率：400W，配專用穩壓直流電機調速器，調速范圍0-2000RMP。
　　6、液壓實驗專用泵站：電源：AC220V，電機功率： 750W，容積：25L ，電機調速范圍：0-1500/分，安全限速范圍：1000-1500轉/分油泵輸出最高工作壓力：2.5Mpa，安全壓力設定范圍：0.3 - 2.5 MPa 液壓泵工作時離液壓臺1.5m遠處噪聲≤60dB，

油泵電機：Z-400直接電動機，功率：400W，配專用穩壓直流電機調速器，調速范圍0-2000RMP。
　　7、實驗臺外形尺寸：1600mm×1000mm×820mm；
　　8、實驗支架尺寸：1130mm×500mm×770mm；
四、液壓PLC控制實驗臺功能簡介
（一）液壓實驗專用泵站：
　　工作電源：AC：220V 電機功率：電機功率：750W
　　電機調速范圍： 0-1500轉/分
　　安全限速范圍：1000-1500轉/分
　　油泵輸出最高工作壓力：2.5MPa
　　安全壓力設定范圍：0.3 - 2.5 MPa
　　液壓泵工作時離液壓臺1.5m遠處噪聲≤60dB，
　　油泵電機：Z-400直接電動機，
　　功率：400W，配專用穩壓直流電機調速器，
　　調速范圍0-2000RMP。
（二）PLC交直流電源：
　　輸入電壓： AC 220V 50HZ
　　輸出： DC 24V/2A AC 220V
　�。�220V輸出用于本公司液壓產品中電磁閥的控制）
（三）PLC可編程控制器：
　　采用日本三菱FX1s-14MR型可編程控制器。8輸入，6輸出（繼電器輸出方式）

液壓實驗泵站

（四）PLC電氣輸入單元：
　　PLC電氣輸入單元的控制分為三個獨立的控制部分：控制組一、控制組二和擴展控制。對應的分別控制輸出：電磁閥組一、電磁閥組二和電磁閥組三。
（五）PLC電氣輸出單元：
　　PLC電氣輸出單元，它由二部分組成，由直流電壓單元（DC 24V）供給電源。使用時通過連接線將各部分連接起來。
（六）繼電器控制單元：
　　繼電器控制單元其功能和PLC電氣控制系統的基本控制功能相同，兩組功能相同且獨立的控制信號分別控制相應的電磁閥組。在使用時，只需將直流電源接入，輸入、輸出接到相應的位置上，即可進行控制操作（要確保線路連接正確）。

液壓傳動PLC交直流電源模塊

　　　　　　PLC控制器　　　　　　　　　　　　　　　輸入單元　　　　　　　　　　　　　液壓輸出單元　　　　　　　　　　　　液壓繼電器單元

五、液壓PLC控制實驗臺基本配置
(一）液壓元器件配備：（固定在元件配置板上）
　　專用泵站，壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，"O"型三位四通電磁換向閥，"H"型三位四通電磁換向閥，"M"型三位四通電磁換向閥，壓力繼電器，行程開關等。
　液壓傳動實驗臺元件

　　　　　　　　　　　　　　　液壓元件配置板1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　液壓元件配置板2
（二）電氣控制單元：
　　電氣控制單元：由電源模塊、PLC控制模塊、輸入模塊、輸出模塊、繼電器控制模塊組成。
　　1、電源單元：輸入電壓： AC 220V 50HZ 輸出： DC 24V/2A
　　2、PLC可編程序控制器：采用三菱FX1s-14MR主機（或松下FP-X L14型），8輸入，
6輸出。
　　3、PLC電氣控制輸入單元：與PLC采用電纜9針232接口連接。連接后為PLC提供主令輸入信號，及通過信號插孔為PLC提供自動控制信號。（如：行程開關位置信號等）
　　4、PLC電氣控制輸出單元：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷。
　　5、繼電器控制單元：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過接輸出口插孔控制電磁閥通斷。
（三）附件
　　菲力格-300 專業工具配件箱
六、液壓PLC控制實驗臺實驗項目：
（一）實驗項目類型：
　　1、氣動基本控制回路實驗
　　2、單回路作用缸自動控制
　　3、多回路作用缸自動控制
　　4、PLC控制技術的應用
　　5、繼電器控制技術應用
　　6、其它綜合、擴展性實驗等類型的氣動回路
（二）、編程序控制（PLC）電氣控制實驗，機-電-氣－液一體化控制實驗
　　1、PLC基礎指令、高級指令、擴展指令等學習與使用；
　　2、PLC編程軟件的學習與使用；
　　3、PLC與計算機的通訊、在線調試、監控與故障檢測；
　　4、PLC與液壓、氣動技術相結合的一體化控制實驗；　　　　　　　　　
（三）、液壓傳動基本回路實驗
　　1.用換向閥的換向回路
　　2.用"O"型機能換向閥的閉鎖回路
　　3.用液控單向閥的閉鎖回路
　　4.壓力調定回路
　　5.二級壓力回路
　　6.用減壓閥的減壓回路
　　7.用增壓缸的增壓回路
　　8.用換向閥的卸載回路
　　9.進油節流調速回路
　　10.回油節流調速回路
　　11.調速齒輪泵調速回路
　　12.調速齒輪泵和調速閥的復合調速回路
　　13.流量閥短接的速度換接回路
　　14.二次進給回路
　　15.用順序閥的順序動作回路
　　16.用壓力繼電器的順序動作回路
　　17.用行程開關的順序動作回路
　　18.用行程換向閥的順序動作回路
（四）液壓PLC控制實驗臺其它實驗
　　1、卸荷實驗
　　2、節流變速實驗
　　3、負載變速實驗
　　4、速度穩定實驗
　　5、壓力控制回路實驗
　　6、速度調節回路實驗
　　7、方向控制回路實驗
　　8、差動回路實驗
　　9、節流閥旁路節流實驗
　　10、調速閥進油節流實驗
（五）其它擴展課題
　　1、二級減壓回路
　　2、液控單向閥的平衡回路
　　3、流量閥短接的速度換接回路
　　4、行程閥的快慢速換接回路
　　5、兩調速閥串聯的速度換接回路
　　6、兩調速閥并聯的速度換接回路
　　7、液壓缸差動連接快速運動回路
　　8、并聯調速閥的同步回
