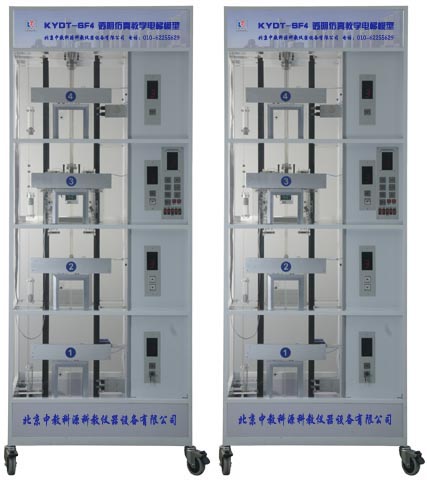

KYDT-SF4型透明電梯教學模型(四層、雙聯)
一、概述：
KYDT-SF4型透明仿真雙聯電梯教學模型，是在KYDT-F4透明電梯教學模型的基礎上，經二次研究開發出來的。從外型尺寸上來講，其實就是兩臺單臺仿真透明教學電梯模型；主要區別在編程及其實功能實現上不一樣，即由兩臺單梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕，雙聯電梯的運行特點是采用就近的原則。（即假設一臺電梯的轎廂在四樓，另一臺在三樓，此時如一樓有召喚信號，則三樓的電梯響應召喚信號，四樓的不響應）。
本電梯是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢?shí)際電梯的所有功能。
電梯的電氣控制系統采用可編程控制器 (PLC) 實現邏輯智能控制，交流變頻調速(VVVF) 驅動，其硬件構的組成及功能與實際電梯完全一樣。
具有自動平層、自動開門關門、順向響應轎廂內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。
二、電梯模型的基本結構：
1、機房部分：包括曳引機、限速器、電磁制動器；
2、控制柜部分：總電源、控制電源、PLC可編程控制器、變頻器、 接線板等設備；
3、井道部分：包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、極限開關、平層感應器、隨行電纜等；
4、廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等；
5、轎廂部分：包括轎廂、安全鉗、導靴、自動開門機、平層裝置、操縱廂、轎廂內指導燈、轎廂照明等。

機房部分 廂轎門結構 廳門

電氣部分 雙楔漸進式安全鉗 凸輪式限速器 彈簧緩沖器
三、電梯的基本功能
A. 超速安全保護系統
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全
鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
B. 轎廂、對重用彈簧緩沖裝置
緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ囟椎谆驔_頂時（極限開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。
C. 門安全觸板保護裝置
在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。
D. 門機力矩安全保護裝置
門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時，就增加了關門力矩，于是通過相連的行程開關使轎廂門和廳門自動重新打開，從而避免事故發生。
E、廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
F. 終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。
四、主要技術參數：
1、電 源： 220 額定電流：2A
2、整機容量：≤0.75kW
3、外形尺寸： 長×寬×高 1450×1160×2400×2臺
4、凈 重 量： 160kg
5、載 重 量： 5kg
6、控制方式： PLC控制 （PLC要求：松下）
7、調速方式： 交流變頻調速
8、結構形式： 四層站
9、曳 引 機： 速 比 15:1
模數 1.5 (蝸輪減速器)
10、拖動電機：型號：JW524
電壓：AC220V 50Hz
功率：0.18KW
轉速：1400 rpm
11、安全保護措施：漏電保護功能、安全性符合相關的國標標準。
五、電梯實訓裝置功能，可以完成的實訓項目有：
1、轎廂啟動與停止、點動控制實訓；
2、轎廂加速與減速的速度控制實訓；
3、轎廂平層控制的實訓;
4、轎廂廳門開、關控制實訓；
5、樓層呼叫系統實訓；
6、終端限位保護裝置實訓；
7、限速保護裝置實實；
8、信號指示系統實訓；
9、轎廂照明控制實訓；
10、電梯控制系統實訓；
11、電梯控制程序編寫實訓；
12、電梯程序運行與調式實訓；
