透明液壓傳動實驗臺、氣動控制實驗臺、透明電梯教學模型

誠信為本　科技為先　卓越品質　源于科技

KYA-16C型透明液壓傳動實驗系統(新款十六合一)

　
　　透明液壓專利技術是我公司為實現液壓傳動課程現代化教學而進行研究的最新科技成果，它填補了技校、中專、大專院校的液壓傳動透明教學設備的國家空白。隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起動、運輸、礦山、建筑、航空等各個領域。本系統是液壓傳動教學最理想的設備，它的配備是學校上水平、上等級的重要標志。KY-18C型“十六合一”透明液壓傳動實驗系統，在增加與保證實驗項目及功能的前提下，根據在同一課時做不同實驗實驗的原則，有效利用透明液壓元件進行優化組合，使產品的性能價格下降40% 。同時增加了新的液壓元件:雙作用式葉片泵，擺線式轉子泵，先導式溢流閥，Y型三位四通電磁換向閥，實心雙出桿油缸，空心雙出桿油缸，油盤等。

主要性能指標:
1、電源:220V 50Hz (市電)
2、實驗臺外形尺寸:1200mm（長）×600 mm（寬）×1800 mm（高）（不包括楣板）。
3、油泵電機:Z-400 200V，直流電動機，功率:400W 轉速:4000轉/分，并配專用穩壓直流電機調速器，調速范圍:0-2000RMP
4、實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力:Pmax＝1.5Mpa)
5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
透明液壓傳動實驗產品特點:　　
1、液壓傳動具有重量輕,功率大,結構簡單 ,布局靈活 ,控制方便 ,速度、扭矩、功率均可作無級調節，能迅速換向和變速，調速范圍寬，快速性好，工作平穩，噪音小，元件易實現系列化，標準化，通用化等一系列優點。
2、采用高精度加工工藝。采用高精度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差。而液壓元件表面光潔度，結構精度要求高的一系列實際困難。終于研制成功KY-18型透明液壓傳動實驗系統 。1995年獲得國家專利（ZL952145995）
3、各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。十八種基本控制回路的實驗（擴展實驗可達60多項。）使學生能熟識二十多種常用液壓元件的結構，性能，及用途。掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗實驗中得到啟發，引起興趣。利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
4、采用透明液壓元件、組合插式結構、活動油路接頭、通用電氣線路。

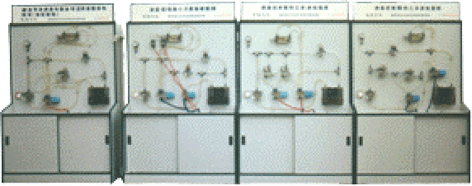

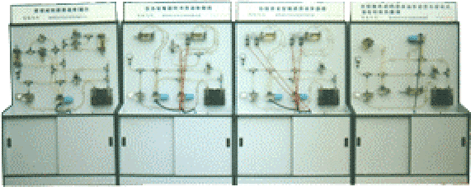

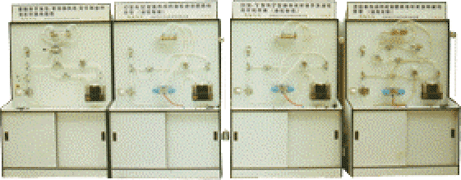

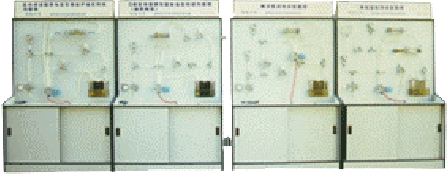

KYA-16C型透明液壓傳動綜合實驗室成套設備（全套16臺）:

貨號	產品名稱	主要演示功能
KY1	擺線轉子油泵、手動換向閥、實芯雙出桿油缸的換向回路	三位五通手動換向回路是一種最基本的換向回路
		擺線轉子泵結構與工作原理
		實芯雙出桿油缸結構與工作原理
KY2	"O"型與"M"型換向閥的油缸閉鎖回路的比較（油缸加載）	液壓泵不卸荷，液壓缸閉鎖。由于換向閥密封性能差,存在泄漏故瑣緊效果差. "O"型
KY2	"O"型與"M"型換向閥的油缸閉鎖回路的比較（油缸加載）	液壓泵卸荷，液壓缸閉鎖。由于換向閥密封性能差，存在泄漏故瑣緊效果差."M"型
KY3	"H"型"Y"型與"P"型換向閥對油泵及油缸的不同作用（油缸加載）	液壓泵卸荷，活塞在缸中浮動。由于油孔互通，換向較"O"型平穩，但沖擊量較大。"H"型
		液壓泵不卸荷，活塞在缸中浮動。換向過程的性能處于O型與H型之間。 "Y"型
		液壓泵不卸荷，液壓缸兩腔均通壓力油，換向時最平穩。可作差動連接。 "P"型
KY4	液控單向閥的閉鎖回路與葉片泵的結構原理（油缸加載）	液壓泵卸荷，液壓缸閉鎖。由于液控單向閥的密封性好，所以鎖緊效果好。
KY4	液控單向閥的閉鎖回路與葉片泵的結構原理（油缸加載）	葉片泵的結構與工作原理
KY5	二級壓力回路與齒輪油泵的結構原理（油缸加載）	為了使壓力恒定，油泵的輸出油除滿足系統用油與泄漏外，還應有足夠油液經溢流閥流向油箱。
KY5	二級壓力回路與齒輪油泵的結構原理（油缸加載）	空芯雙出桿油缸結構與工作原理
KY6	二級壓力回路與齒輪油泵的結構原理（油缸加載）	油的升降需要不同的壓力,溢流閥1調定較大的壓力,溢流閥2調定負載壓力下下降的小壓力
KY6	二級壓力回路與齒輪油泵的結構原理（油缸加載）	齒輪油泵的結構與工作原理
KY7	用減壓閥的減壓回路	主系統壓力較高,控制與潤滑系統的壓力應較低.減壓閥出口壓力可在比主壓力小的范圍內調節
KY8	用增壓缸的增壓回路	增壓缸的活塞面積不一樣,當大面積的低壓缸通入一定的油壓時小面積的缸內能得到較高的壓力
KY9	進油節流調速與回油節流調速回路的比較(油缸加載)	將節流閥裝在執行元件的回油口處.活塞的速度隨負載的變化而波動,低載低速時效率較低.
KY9	進油節流調速與回油節流調速回路的比較(油缸加載)	將節流閥裝在執行元件的回油口處.回油路上有較大的背壓力,負載變化時,運動的平穩性較好.
KY10	流量閥短接的速度換接回路	將流量閥短接,可使活塞形成不同的速度,以加快空行程的速度.回路簡單,應用普遍.
KY11	流量閥并聯的二次進給回路	調速閥并聯后由二位三通換接而形成不同油缸速度
KY12	流量閥串聯的二次進給回路	調速閥串聯后其中一只流量較小者用二位二通短接形成不同速度
KY13	順序閥的順序動作回路	順序閥是一個由壓力油控制的二通閥,常與單向閥組合構成單向順序閥.利用它可完成順序動作
KY14	壓力繼電器的順序動作回路	壓力繼電器可將油壓信號變?yōu)殡姎忾_(kāi)關信號,實現順序程序動作與安全保護作用
KY15	行程開關控制順序動作回路	采用電氣行程開關控制形成及順序動作.改變行程與順序動作比較方便.
KY16	行程換向閥的順序動作回路與擺動式油缸的結構原理	又稱機動換向閥,它利用機械結構使閥芯移動控制油流的方向.利用它可實現程序動作與機械控制.
KY16	行程換向閥的順序動作回路與擺動式油缸的結構原理	擺動式油缸的結構與工作原理.
