KYQP-21M氣動PLC控制實驗臺（插孔式、木桌）



一、概述
　　氣動PLC控制實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 （PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
　　該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。

　　　　　　　 　　　　　　　　　　　　　　氣動PLC控制實驗臺
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　氣動PLC控制實驗臺

二、實驗裝置組成：

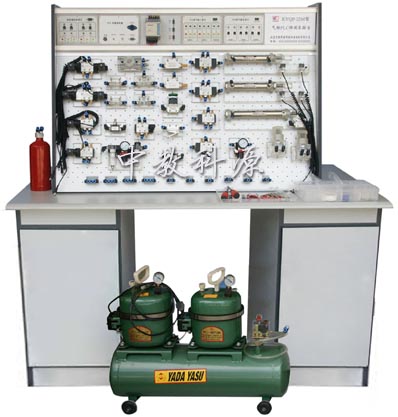

　　氣動PLC控制實驗臺分為A面如圖所示，B面可擴展類同。主要由實驗工作臺、氣泵、氣動元器件和電氣控制器件等組成。
三、特點：
　　1、實驗臺工作臺
　　實驗工作臺由實驗支架和實驗桌兩部分組成：實驗支架由我公司設計的采用鋁噴塑結構，桌面采用絕緣、耐高溫、耐麿的高密度板等材料精加工制成帶抽屜能放置工具和導線，帶柜放置實訓元件模塊等，實訓臺能放置計算機和顯示器。實驗支架上采用數控機床加工的高精度插孔板。用于氣動元件的安裝固定。實驗可靠，使用方便。
　　2、電氣主控制單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性，加深對PLC可編程序控制器的了解及掌握。
　　3、安全等級高：實驗臺設計完全按照國家安全標準執行，帶短路、漏電保護、過載保護等功能。
　　4.實驗氣動元件均裝有鋁制專用底板，實驗時組裝快捷、方便。
四、技術參數
　　1、外接電源： 220V 50Hz；
　　2、PLC可編程序控制器：三菱FX1s-14MR，8輸入，6輸出（繼電器輸出方式）；
　　3、演示實驗油路液流要求壓力僅需0.3-0.5Mpa(油泵最高壓力：Pmax＝1.5Mpa)
　　4、空氣壓縮機（基本配置小型機）：電源：AC220V 電機功率：360W；
　　5、油泵電機：Z-400直接電動機，功率：400W，配專用穩壓直流電機調速器，調速范圍0-2000RMP。
　　6、液壓實驗專用泵站：電源：AC220V，電機功率： 750W，容積：25L ，電機調速范圍：0-1500/分，安全限速范圍：1000-1500轉/分 油泵輸出最高工作壓力：2.5Mpa，安全壓力設定范圍：0.3 - 2.5 MPa 液壓泵工作時離液壓臺1.5m遠處噪聲≤60dB，油泵電機：Z-400直接電動機，功率：400W，配專用穩壓直流電機調速器，調速范圍0-2000RMP。
　　7、實驗臺外形尺寸：1500mm×1000mm×760mm；
　　8、實驗支架尺寸：1130mm×500mm×770mm；
五、功能簡介
（一）空氣壓縮機
　　電源：AC 220V 50HZ
　　電機功率：2×175w
　　轉速：2880r/min
　　氣罐容量：18L
　　氣罐壓力：1Mpa
　　氣罐重量：19Kg。
（二）PLC交直流電源：
　　輸入電壓： AC 220V 50HZ
　　輸 出： DC 24V/2A AC 220V
　　（220V輸出用于本公司液壓產品中電磁閥的控制）
（三）PLC可編程控制器：
　　采用日本三菱FX1s-14MR型可編程控制器。8輸入，6輸出（繼電器輸出方式）
空氣壓縮機
空氣壓縮機

（四）PLC電氣輸入單元：
　　PLC電氣輸入單元的控制分為三個獨立的控制部分：控制組一、控制組二和擴展控制。對應的分別控制輸出：電磁閥組一、電磁閥組二和電磁閥組三。
（五）PLC電氣輸出單元：
　　PLC電氣輸出單元，它由二部分組成，由直流電壓單元（DC 24V）供給電源。使用時通過連接線將各部分連接起來。
（六）繼電器控制單元：
　　繼電器控制單元其功能和PLC電氣控制系統的基本控制功能相同，兩組功能相同且獨立的控制信號分別控制相應的電磁閥組。在使用時，只需將直流電源接入，輸入、輸出接到相應的位置上，即可進行控制操作（要確保線路連接正確）。
液壓傳動實驗臺
氣動控制PLC交直流電源模塊
　　液壓傳動實驗臺　液壓傳動實驗臺　液壓傳動實驗臺　液壓傳動實驗臺
　　　　　　　　PLC控制器　　　　　　　　　　　　　　 輸入單元　　　　　　　　　　　　　　氣動輸出單元 　　　　　　　　　　　氣動繼電器單元
六、基本配置
(一）氣動元器件配備：（固定在元件配置板上）
　　空氣壓縮機，空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控?fù)Q向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。
　液壓傳動實驗臺元件　液壓傳動實驗臺元件

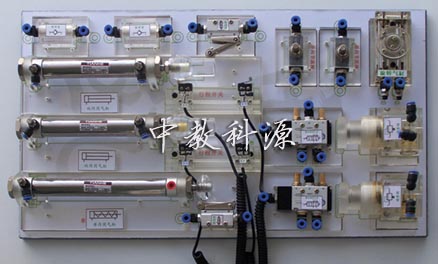

　　　　　　　　　　　　 氣動元件配置板1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 氣動元件配置板2
（二）電氣控制單元：
　　電氣控制單元：由電源模塊、PLC控制模塊、輸入模塊、輸出模塊、繼電器控制模塊組成。
　　1、電源單元：輸入電壓： AC 220V 50HZ 輸出： DC 24V/2A
　　2、PLC可編程序控制器：采用三菱FX1s-14MR主機（或松下FP-X L14型），8輸入，
6輸出。
　　3、PLC電氣控制輸入單元：與PLC采用電纜9針232接口連接。連接后為PLC提供主令輸入信號，及通過信號插孔為PLC提供自動控制信號。（如：行程開關位置信號等）
　　4、PLC電氣控制輸出單元：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷。
　　5、繼電器控制單元：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過接輸出口插孔控制電磁閥通斷。
（三）附件
　　菲力格-300 專業工具配件箱
七、實驗項目：
（一）實驗項目類型：
　　1、氣動基本控制回路實驗
　　2、單回路作用缸自動控制
　　3、多回路作用缸自動控制
　　4、PLC控 制技術的應用
　　5、繼電器控制技術應用
　　6、其它綜合、擴展性實驗等類型的氣動回路
（二）、編程序控制（PLC）電氣控制實驗，機-電-氣－液一體化控制實驗
　　1、PLC基礎指令、高級指令、擴展指令等學習與使用；
　　2、PLC編程軟件的學習與使用；
　　3、PLC與計算機的通訊、在線調試、監控與故障檢測；
　　4、PLC與液壓、氣動技術相結合的一體化控制實驗； 　　　　　　　　　
（三）、氣動基本控制回路實驗
　　1.單作用氣缸的換向回路
　　2.雙作用氣缸的換向回路
　　3.單作用氣缸速度控制回路
　　4.雙作用氣缸單向調速回路
　　5.雙作用氣缸雙向調速回路
　　6.速度換接回路
　　7.緩沖回路
　　8.二次壓力控制回路
　　9.高低壓轉換回路
　　10.計數回路
　　11.延時回路
　　12.過載保護回路
　　13.互鎖回路
　　14.單缸單往復控制回路
　　15.單缸連續往復動作回路
　　16.直線缸、旋轉缸順序動作回路
　　17.多缸順序動作回路
　　18.雙缸同步動作回路
　　19.四缸聯動回路
　　20.卸荷回路
　　21.或門型梭閥的應用回路
　　22.快速排氣閥應用回路
（四）其它擴展實驗:
　。1）、單回路作用缸自動控制
　。2）、多回路作用缸自動控制
　。3）、PLC控 制技術的應用
　。4）、繼電器控制技術應用
　。5）、其它綜合、擴展性實驗等類型的氣動回路
