一、概述：
液壓、氣動PLC控制綜合實訓裝置采用"二合一"結構，配備兩套實驗設備，一套為氣動與PLC實訓平臺，另一套為液壓傳動與PLC實訓平臺，且各自配有獨立的PLC電氣控制設備。
液壓、氣動PLC控制綜合實訓裝置，同一套裝置既可以分別獨立進行液壓控制、氣動控制的相應基本同路及其應用實驗，又可以進行PLC編程及應用控制實驗，適用于"液壓傳動與控制"、"液壓與氣壓傳動"、"氣動技術"等相關課程的教學實訓。

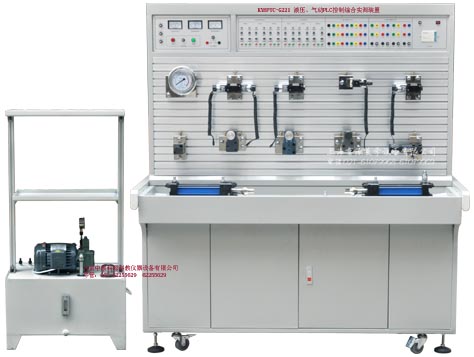

KYHTC-G221 液壓PLC控制實訓裝置（工業件、鋁槽、鋼臺）

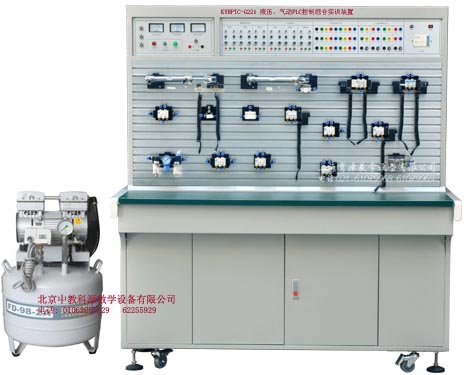

KYHTC-G221 氣動PLC控制實訓裝置（工業件、鋁槽、鋼臺）
二、技術參數及指標：
�。ㄒ唬┮簤簜鲃蛹夹g(shù)指標：
液壓、氣動PLC控制綜合實訓裝置，集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
（二）氣動實訓技術指標：
氣動元件有氣控、電控和手控等方式，氣動回路可采用獨立的繼電器控制單元進行電氣控制，也可采用PLC控制；各個氣動元件成獨立模塊，均裝有帶彈性插腳的底板，在通用鋁型材板上構建成各種氣動回路：集各種真實的氣動元件、繼電器控制單元、PLC編程控制技術于一體。帶有電流型漏電保護，系統額定壓力保護。
�。ㄈ┮簤簜鲃蛹夹g(shù)參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、直流電源：DC24V
3、裝置容量：<3kVA。
4、變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
5、PLC選用三菱FX1S-20MR主機，主機為12點開關量輸入，8點開關量輸出配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊等。
6、電機：額定電壓380V．額定功率0.75kW，絕緣等級B。
7、外形尺寸：1520mm×1000mm×1750mm。
8、液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
9、通過機械控制，傳統繼電器控制，先進的PLC自動控制及監控技術于一體，靈活實現其功能。
�。ㄋ模鈩涌刂萍夹g(shù)參數：
1、輸入電源：三相五線，380V，允差±10%，50Hz。
2、裝置容量：<1kVA。
3、靜音空氣壓縮機：工作電源AC 220V，允差±10%，50Hz;電機功率550W:標稱容積18L，額定輸出氣壓0.7Mpa。．
4、PLC選用三菱FX1S-20MR主機，主機為12點開關量輸入，8點開關量輸出。
5、配有控制模塊：電源模塊，PLC控制模塊，按鈕控制模塊。繼電器控制模塊等。
6、通過手動控制，傳統繼電器控制，先進的PLC自動控制及監控技術于一體，靈活實現其功能。
三、實訓項目
�。ㄒ唬┮簤簜鲃踊净芈罚�
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用"O"型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回
19、PLC編程軟件學習和使用
20、PLC與計算機的通訊，在線調試、監控
21、PLC控制的液壓基本回路實訓（優化控制）
�。ǘ鈩踊净芈罚�
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、PLC編程軟件學習和使用
24、PLC與計算機的通訊，在線調試、監控
25、PLC控制的液壓基本回路實訓（優化控制）
四、基本配置：
（一）液壓元器件清單（配有中高壓液壓元件）：
| 序號 |
名 稱 |
型 號 |
數量 |
備注 |
| 1 |
實訓臺
|
KYHPTC-G221
|
1臺 |
|
| 2 |
實訓桌
|
1520×1000×1750（mm）
|
1張 |
|
| 3 |
電源模塊 |
380V、24V
|
1塊 |
|
| 4 |
按鈕模塊
|
|
1塊 |
|
| 5 |
繼電器控制模塊
|
|
1塊 |
|
| 6 |
電磁閥電控模塊 |
|
1塊 |
|
| 7 |
PLC控制按鈕模塊 |
三菱FX1S-20MR |
1塊 |
|
| 8 |
二通流量閥（調速閥）
|
2FRM5-31B/15QB |
2只 |
|
| 9 |
二位三通電磁換向閥
|
3WE6A61B/CG24N9Z5L
|
2只 |
|
| 10 |
二位四通電磁換向閥
|
4WE6C61B/CG24N925L
|
1只 |
|
| 11 |
二位四通手控換向閥
|
4WMM6C50BF
|
1只
|
|
| 12 |
三位四通電磁換向閥（H型）
|
4WE6E61B/CG24N9Z5L
|
1只
|
|
| 13 |
三位四通電磁換向閥（M型）
|
4WE6J61B/CG24N9Z5L
|
1只
|
|
| 14 |
單向節流閥
|
LI-10B |
1只 |
|
| 15 |
單向閥
|
I-10B |
1只 |
|
| 16 |
先導式溢流閥
|
DG-02B |
1只 |
|
| 17 |
直動式溢流閥
|
DG-02B |
1只 |
|
| 18 |
先導式單向順序閥 |
XYI-25B |
1只 |
|
| 19 |
直先導式減壓閥 |
J-10B |
1只 |
|
| 20 |
液控單向閥
|
IY-25B |
2只 |
|
| 21 |
壓力繼電器
|
HED40P15/100Z14L24
|
2只 |
|
| 22 |
四通
|
|
3只 |
|
| 23 |
三通
|
|
4只
|
|
| 24 |
油缸（臥式帶桿頭) |
MOB40-200 |
2只 |
|
| 25 |
耐震壓力表 |
YN-100ZQ/10MPa |
1只 |
|
| 26 |
行程開關 |
|
1只 |
|
| 27 |
M16*1.5/8I-W-0.5M(裝好快捷接頭)
|
膠管 |
10根 |
|
| 28 |
M16*1.5/8I-W-0.7M(裝好快捷接頭)
|
|
15根 |
|
| 29 |
O型圈
|
11*1.9 |
4個 |
|
| 30 |
O型圈
|
11*1.9 |
3個
|
|
| 31 |
電機電源線（制作好）三相四線電線
|
|
1根
|
|
| 32 |
油箱鐵盤（一個為平一個為彎） |
|
一個 |
|
| 33 |
泵站（油箱）
|
|
一個 |
|
| 34 |
液壓實訓指導書 |
|
1冊 |
|
| 35 |
PLC編程軟件及控制程序
|
|
1盤
|
|
| 36 |
編程電纜（適配器） |
三菱 |
1條 |
|
| 37 |
工具 |
|
1套 |
|
（二）氣動元器件清單：
| 序號 |
名 稱 |
型 號 |
數量 |
備注 |
| 1 |
電源模塊 |
380V、24V |
1塊 |
|
| 2 |
按鈕模塊 |
|
1塊 |
|
| 3 |
plc主機模塊 |
三菱FX1S-20MR
|
1塊 |
|
| 4 |
繼電器控制模塊 |
|
1塊 |
|
| 5 |
電磁閥電控模塊
|
|
1塊 |
|
| 6 |
空氣壓縮機 |
空氣壓縮機 |
1只 |
|
| 7 |
單作用缸
|
QGX25ⅹ100 |
2只 |
|
| 8 |
雙作用缸
|
QGX25ⅹ100 |
1只 |
|
| 9 |
旋轉氣缸（透明）
|
|
1只 |
|
| 10 |
三聯件
|
AC2000 |
1只 |
|
| 11 |
減壓閥（帶壓力表） |
AR2000 |
1只 |
|
| 12 |
手動換向閥
|
H210—08 |
1只 |
|
| 13 |
單電磁換向閥（二位三通）
|
3V210-8 |
1只 |
|
| 14 |
單電磁換向閥（二位五通） |
4V210-8 |
1只 |
|
| 15 |
單電磁換向閥（二位五通） |
4V210-8（DC24V） |
2只 |
|
| 16 |
雙電磁換向閥（二位五通） |
4V220-8 |
1只 |
|
| 17 |
單氣換向閥（二位五通） |
4A210—08 |
1只 |
|
| 18 |
雙氣換向閥（二位五通） |
4A210—08 |
2只 |
|
| 19 |
行程閥（機控） |
MOV—2 |
2只 |
|
| 20 |
行程閥（按鈕） |
MOV—3A |
1只 |
|
| 21 |
行程閥（按鈕帶鎖） |
MOV—3A |
1只 |
|
| 22 |
或門型梭閥
|
ST—02 |
1只 |
|
| 23 |
快速排氣閥 |
QE—02 |
2只 |
|
| 24 |
單向節流閥 |
ASC-08 |
2只 |
|
| 25 |
單向節流閥（裝在缸體上） |
JSC601 |
2只 |
|
| 26 |
單向閥 |
1/4 |
2只 |
|
| 27 |
順序閥 |
（透明） |
1只 |
|
| 28 |
氣容
|
（透明） |
1只 |
|
| 29 |
氣管 |
PU6ⅹ4 |
20米 |
|
| 30 |
編程電纜 |
三菱 |
1條 |
|
| 31 |
內六角扳手 |
|
3把 |
|
| 32 |
螺絲刀 |
|
2把 |
|
| 33 |
剪刀 |
|
1把 |
|
| 34 |
活動板手 |
|
1把 |
|
| 35 |
尖嘴鉗 |
|
1把 |
|
| 36 |
消聲器（大） |
1/8 |
2只 |
|
| 37 |
消聲器（�。� |
3/8 |
2只 |
|
| 38 |
三通（T型三通） |
Φ6 |
4只 |
|
| 39 |
三通（Y型減徑三通）
|
Φ8—Φ 6 |
20米 |
|
| 40 |
四通 |
Φ 6 |
2只 |
|
| 41 |
L型（螺紋二通）
|
601 |
2只 |
|
| 42 |
L型（螺紋二通）
|
602 |
2只 |
|
| 43 |
氣孔塞頭 |
Φ6 |
20只 |
|
| 44 |
氣動實訓說明書 |
|
1冊 |
|
| 45 |
三菱PLC編程軟件、程序軟件 |
光盤 |
1盤 |
|
