一、概述：
透明液壓專利技術是我公司為實現液壓傳動課程現代化教學而進行研究的最新科技成果，它填補了技校、中專、大專院校的液壓傳動透明教學設備的國家空白。隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起動、運輸、礦山、建筑、航空等各個領域。本系統是液壓傳動教學最理想的設備，它的配備是學校上水平、上等級的重要標志。
二、產品特點：
1、液壓傳動具有重量輕、功率大、結構簡單、布局靈活、控制方便等特點、速度、扭矩、功率均可作無級調節，能迅速換向和變速，調速范圍寬，快速性好，工作平穩、噪音小，元器件已實現系列化、標準化，通用化等一系列優點。
2、本系統采用透明液壓元件，組合插件結構，活動油路頭，通用電氣線路，利用附配工具、材料，參照公司提供的實驗指導書，可以方便地進行各種常用液壓傳動控制，實驗及測試�？梢宰寣W(xué)生了解油路及液壓元件內部的結構、原理及工作過程。
3、采用高精度加工工藝 ，液壓元件表面光潔度，結構精度要求高，1995年獲得國家專利產品。（ZL952145995）
4、一般多是由方向控制回路 ，壓力控制回路 ，速度控制回路，順序控制回路等基本功能回路組成 。十八種基本控制回路的實驗演示（
擴展實驗可達60多項。）使學生能熟識二十多種常用液壓元件的結構，性能，及用途。掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引起興趣。
5、采用透明液壓元件、組合插式結構、活動油路接頭、通用電氣線路。

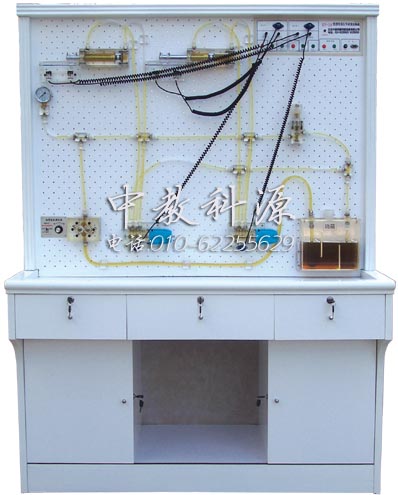

三、KY-18型透明液壓傳動實驗裝置實驗內容：
十八種基本液壓傳動控制回路：
1 、用換向閥的換向回路；
2 、用"O”型機能換向閥的閉鎖回路；
3 、用液接單向閥的閉鎖回路；
4 、壓力調定回路；
5 、二級壓力回路；
6 、用減壓閥的減壓回路；
7 、用增壓缸的增壓回路；
8 、用換向閥的卸載回路；
9 、進油節流調速回路；
10 、回油節流調速回路；
11 、變量泵調速回路；
12 、限壓式變量泵和調速閥的復合調速回路；
13 、流量閥短接的速度換接回路；
14 、二次進給回路；
15 、用順序閥的順序動作回路；
16 、用壓力繼電器的順序動作回路；
17 、用電器行程開關的順序動作回路；
18 、用行程閥的順序動作回路。
|
