二、產品結構

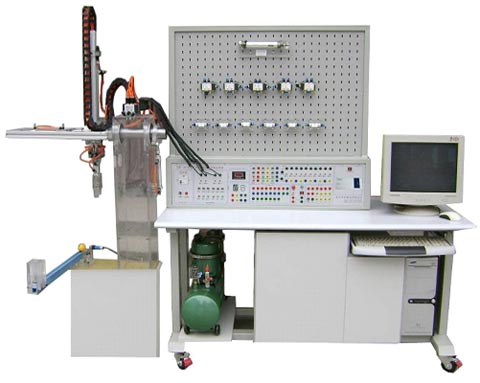

　 KYPTC-17A型（PLC）氣動傳動系統與機械手實驗裝置，整體為鋼制結構 ，是“PLC氣動傳動系統”的升級產品。
　　主要特點：其添加了5種類型共8只傳感器，實驗元件也有所增加，同時將PLC的利用率也大大的提高。實驗除基本實驗外添加了2個類型的實驗項目，可完成實驗36課，其主要添加了機械手副臺，使得我們的學習更加生動，有助于我們更好的學習氣動技術。
三、主要參數
　　實驗設備外形尺寸：1500mm×700mm×1720mm
　　可編程控制器（PLC）：三菱FX1N-40MR主機，（繼電器輸出型）。
　　電源：輸入AC220V，輸出DC24V/2A 空氣壓縮機 (基本配置小型機)功率：360W
　　電源：AC220V　　　公稱1容積：10L 額定輸出氣壓：0.7MPa
四、特點
　　1、KYPTC-17A型（PLC）氣動傳動系統與機械手實驗裝置插腳和底座是國家專利，做任何實驗每個配備件不會松動與脫落。實驗臺裝件底板采用2MM厚度鋁板，用數控沖床成型。
　　2、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
　　3、配備氣動元件，且均配有過渡底板，可方便、隨意地將元件安放在實驗面板上�；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
　　4、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
　　5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC 可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
五、實驗項目
　（一）氣動基本實驗回路舉例：
　　1、單作用氣缸的換向回路
　　2、雙作用氣缸的換向回路
　　3、單作用氣缸速度控制回路
　　4、雙作用氣缸單向調速回路
　　5、雙作用氣缸雙向調速回路
　　6、速度換接回路
　　7、緩沖回路
　　8、二次壓力控制回路
　　9、高低壓轉換回路
　　10、計數回路
　　11、延時回路
　　12、過載保護回路
　　13、互鎖回路
　　14、單缸單往復控制回路
　　15、單缸連續往復動作回路
　　16、直線缸、旋轉缸順序動作回路
　　17、多缸順序動作回路 　　
　　18、雙缸同步動作回路　　
　　19、四缸聯動回路　　
　　20、卸荷回路　　
　　21、或門型梭閥的應用回路　　　
　　22、快速排氣閥應用回路
　　23、加載的閉鎖回路
�。ǘ㏄LC控制的基本回路
　　1、出廠程序
　　2、單電磁鐵的換向
　　3、雙電磁鐵的換向
　　4、兩個單電磁鐵的換向
　　5、單、雙電磁鐵的換向
　　6、三組電磁鐵的換向
　　7、單電磁鐵的延時回路
　　8、PLC控制的計數回路
　　9、流水燈
　　10、七段數碼
　　11、PLC基本編程練習
　（三）氣動的應用系統
　　1、車門開關控制系統
　　2、液面自動控制裝置氣動系統
　　3、帶材移動中氣動糾偏控制系統
　　4、尺寸自動分選機氣動系統
　　5、氣動震動裝置氣動系統
�。ㄋ模C(jī)械手的實訓
　　完成上下、左右、旋轉、抓緊等功能
六、配置清單
