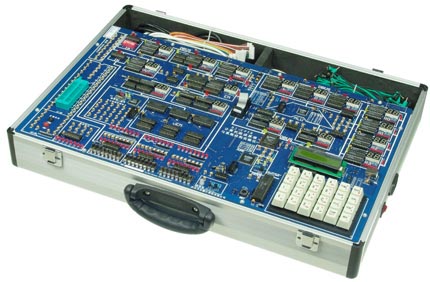

KYPC-86G 超強型計算機組成原理與系統結構實驗儀
一、系統簡介
KYPC-86G型超強型計算機組成原理與系統結構實驗儀,是上海育源教學設備有限公司研發的八位計算機組成原理與系統結構的實驗系統。系統采用了多片在線可編程芯片，大大提高了實驗系統可靠性和二次開發的靈活性,軟件提供了詳盡的信息窗口、運行圖表和多類幫助信息,
軟硬件配置完備，是實驗、開發的理想平臺。
二、系統特點
�。�1）先進的硬件設計，充分展示計算機結構模型，每個模塊均有數碼管實時監視，模塊間線條明快，數據/指令流向一目了然。
�。�2）完善的硬件配置，實驗電路以分立器件為主，同時配備CPLD，支持部分模塊的重構。
�。�3）開放的軟硬件設計，支持用戶新建指令/微指令的系統設計。
�。�4）控制器的有機結合，只需撥動選擇開關，就可實現微程序或組合邏輯控制的切換。
�。�5）提供多種工作方式，支持手動、脫機、聯機。
�。�6）提供三總線接口和鎖緊插座，支持I/O擴展。
�。�7）提供多種指令系統，支持基本模型機、指令流水線、RISC模型機實驗。
（8）強大的指令功能，支持多種尋址方式和中斷、子程序調用等。
（9）豐富的調試手段，具有單步、微單步、運行、暫停等功能。
（10）提供聯機調試軟件，自帶編譯器、支持匯編語言源程序調試，圖形化動態顯示計算機結構模型的數據/指令流向,操作歷史記錄狀態顯示，方便用戶查找歷史記錄。
（11）提供30路邏輯分析波形圖,可讓學生在實驗時實時地觀測到指令與時序的關系，可有效的提高教學效果。
�。�12）實驗儀提供LCD液晶顯示，通過實驗儀或PC機鍵盤,在線動態修改寄存器、程序/微程序計數器、程序/微程序存貯器的內容。
�。�13）實驗儀提供串口或USB接口,聯接PC機仿真調試，出廠配置為串口。
三、系統組成
系統由實驗主板、仿真調試軟件、內置開關電源組成。
實驗主板有：累加器A，暫存器W，運算器ALU，直通D/左移L/右移R單元，寄存器組R0-R3，中斷向量IA，堆棧ST，程序計數器PC，地址寄存器MAR，輸入IN，輸出OUT，存貯器EM，微地址UPC，指令寄存器IR，微程序控制器uEM，組合邏輯控制單元，三總線接口，40芯鎖緊擴展座、二進制開關電平輸出/顯示，邏輯筆、管理單片機89S52、4×6鍵盤，字符式LCD，RS232/USB通訊接口。
四、實驗項目
�。�1）寄存器讀寫實驗
�。�2）運算器八種運算實驗
（3）數據輸出/移位實驗
�。�4）UPC實驗
實驗1：UPC加1實驗
實驗2：UPC打入實驗
（5）PC實驗
實驗1：PC加1實驗
實驗2：PC打入實驗
�。�6）存貯器讀寫實驗
�。�7）微程序讀寫實驗
（8）中斷實驗
�。�9）模型機綜合實驗（微程控制器）
實驗1：數據傳送/輸入/輸出實驗
實驗2：數據運算實驗（加/減法/或）
實驗3：移位/取反實驗
實驗 4：轉移實驗
實驗 5：調用實驗
實驗 6：中斷實驗
實驗 7：指令流水實驗
實驗 8：RISC模型機
�。�10） 組合邏輯控制器實驗
�。�11） 設計指令/微指令系統.
�。�12） 擴展實驗
實驗1：8255擴展I/O口實驗
實驗 2：8253擴展定時器實驗
注：實驗（1）－（8）為手動微代碼控制，（9）－（12）為微程序或組合邏輯控制。
