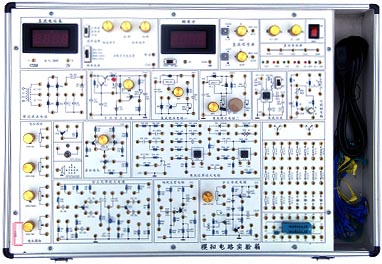

KYMD-XA8型模擬電路實驗箱

　　　　　　　　　　　　　　　　　　　　　　KYMD-XA8型模擬電路實驗箱

　　一、產品簡介
　　KYMD-XA8型模擬電路實驗箱，是根據最新的《高等工業學校電子技術基礎》教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。它函蓋了《模擬電子技術基礎》課程全部實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展平臺。
二、系統特點
　　1、擴展性強。實驗電路采用單元電路方式設計，單元電路即基本實驗電路，再外接其他元件為該電路參數，或與其他的單元電路組合，完成不同的實驗要求。
　　2、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力，也增強了該實驗箱的適用性、擴展性。
　　3、元器件安裝在實驗板反面，減少對元件的人為損壞；
　　4、實驗連線插孔采用疊插自鎖式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；
　　5、分立元件接插區，可接插電阻、電容、二極管、三極管，集成電路等，可進行課程設計實驗。
　　6、電源輸出均有過流保護，自動恢復功能。
　　7、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。
　　8、系統配有"電路設計與仿真軟件--Electronics.Workbench.Multisim.v9.0"。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。
三、系統組成
　1、電源：輸入：AC 220V±10%，50HZ
　　輸出：※DC：+5V，DC I≥1A
　　　　　※DC：-5V，DC I≥0.5A
　　　　　※DC：±12V，DC I≥0.2A
　　　　　※DC：-5V～-12V可調， I≥0.2A
　　　　　※DC：＋5V～＋27V可調，DC I≥0.2A
　　以上各路輸出均有過流保護，自動恢復功能；
　　　　　※AC V:7.5V×2；AC I≥0.15A
　2、直流信號源：
　　雙路 -0.5V～＋0.5V；-5V～＋5V兩檔連續可調；
　3、函數發生器：輸出頻率：2Hz～90KHz，分四檔；
　　可輸出方波： 0～20V
　　　　　三角波：0～15V
　　　　　正弦波：0～10V
　4、數字頻率計（0～300KHz）
　5、數字直流電壓表（0～30V）
　6、分立元件電路
�。�1）整流、濾波和串聯穩壓電路；
�。�2）單級放大電路；
�。�3）兩級阻容耦合放大電路；
�。�4）負反饋放大電路；
　（5）射極跟隨器；
�。�6）差動放大電路；
�。�6）互補對稱功放電路；
�。�7）場效應管電路；
�。�8）可控硅電路；
�。�9）電阻、電容和二、三極管等組成；
　（10）電位器組、12V燈泡、揚聲器。
　7、集成模擬電路
�。�11）兩個獨立的運算放大器(741)；
　（12）集成功放(LM386)；
�。�13）集成穩壓電路
　8、分立元件接插區，
�。�1）提供20個阻容元件、2個三極管、4個二極管、穩壓管的接插座。
�。�2）提供1個20芯鎖緊插座。
　　增加這樣做主要是為了上學生自行設計實驗電路，自行搭建電路，培養學生的實踐能力。
　9、實驗箱尺寸：510mm*330mm*100mm(長*寬*高)
四、實驗項目
　1、常用電子儀器使用練習、用萬用表測試二極管、三極管
　2、單級放大電路
　3、兩級放大電路
　4、負反饋放大電路
　5、射極跟隨器
　6、差動放大電路
　7、比例求和運算電路
　8、積分與微分電路
　9、波形發生電路
　10、有源濾波器
　11、電壓比較器
　12、集成電路RC正弦波振蕩器
　13、集成功率放大器
　14、整流濾波與并聯穩壓電路
　15、串聯穩壓電路
　16、集成穩壓器
　17、RC正弦波振蕩器
　18、LC振蕩器及選頻放大器
　19、電流/電壓轉換電路
　20、電壓/頻率轉換電路
　21、互補對稱功率放大器
　22、波形變換電路
　23、場效應管實驗
　24、可控硅實驗電路
　綜合實驗：
　25、函數信號發生器的組裝與調試
　26、溫度監測及控制電路
　27、用運算放大器組成萬用電表的設計與調試
五、實驗室每人每套配置方案(二人為一組，一組用一張實驗桌)
　1、KYMD-XA8 必配 1臺。
　2、示波器自配 1臺。
　3、萬用表自配 1只。
　4、實驗桌自配 1張。
　5、實驗椅自配 2把。
