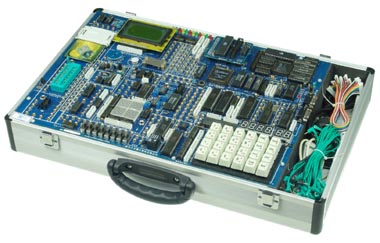

KYPC-598KC 開放型單片機.微機實驗開發實驗箱
一、系統簡介：
KYPC-598KC 開放型單片機.微機實驗開發系統是《MCS-51/ 96單片機原理與接口》、《十六位微機原理與接口》、《單片機控制技術》、《自動化控制》、《EDA》等課程教學的最佳配套實驗設備。在DJ598K基礎上精心改版，以小系統、多功能、易擴展為設計思想，主板以《DJ-51/96/88系列單片機·微機實驗指導書》實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學�？梢詮男枰霭l(fā)，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
二、系統組成：
·硬件：
�。�1）開發系統組成：51/96單片機仿真器，89S52CPU卡，80C196 CPU卡，8088CPU，系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
�。�2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/
輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。
�。�3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；
�。�4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；
�。�5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。
·軟件：
系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。
·電源：
系統內置高性能直流穩壓電源。
·機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、系統主要特點：
�。�1）系統自動識別CPU：598KC是集51、96、8088三大系列CPU于一體的三合一實驗系統，配置51/96單片機仿真器和8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發系統，結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。
�。�2）仿真器內置：實驗儀配置的DJ-208型51/96通用單片機仿真器，64K數據空間、64K 程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。
�。�3）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗路。
�。�4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
�。�5）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。
�。�6）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。
�。�7）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
四、實驗項目
（一）51單片機實驗
軟件實驗
�。�1）清零程序；
�。�2）拆字程序；
�。�3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序?qū)嶒灒?br>
�。�6）查找相同數據個數；
�。�7）無符號雙字節快速乘法子程序；
�。�8）多分支程序；
�。�9）脈沖計數實驗；
�。�10）電腦時鐘實驗。
硬件實驗
�。�1）P1口亮燈實驗；
�。�2）P1口轉彎燈實驗；
�。�3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
�。�5）8255 A、B、C口輸出方波實驗；
�。�6）8255 PA口控制PB口；
�。�7）8255控制交通燈；
（8）簡單I/O擴展實驗；
�。�9）A/D0809轉換實驗；
�。�10）D/A0832轉換實驗；
�。�11）8279鍵盤顯示實驗；
�。�12）通用打印機實驗；（打印機選配☆）
�。�13）微型打印機打印字符、曲線、漢字實驗；
（打印機選配☆）
�。�14）I2C儲存卡讀寫實驗；
�。�15）繼電器控制實驗；
（16）步進電機控制；
（17）8253方波實驗；
�。�18）小直流電機調速實驗；
（19）16*16 LED點陣顯示實驗；
�。�20）128*64 LCD液晶顯示實驗；
�。�21）8250可編程異步通訊接口實驗（自發自收）；
�。�22）8251可編程通訊接口實驗（與PC機）；
（23）單片機RS232/485串行發送實驗（雙機通訊）；
（24）單片機RS232/485串行接收實驗（雙機通訊）；
（25）DS18B20單總線溫度測量實驗
�。�26）壓力實驗；
�。�27）PWM實驗
�。�28）射極跟隨器
（二）96單片機實驗
軟件實驗
�。�1）清零程序
�。�2）拆字程序
�。�3）拼字程序
�。�4）數字區傳送子程序
（5）數據排序?qū)嶒?br>
�。�6）查找相同個數
�。�7）無符號雙字節快速乘法子程序
�。�8）多分支程序
硬件實驗
�。�1）P1口亮燈實驗
�。�2）P1口轉彎燈實驗
�。�3）P2.6口輸入，P1口輸出
�。�4）工業順序控制
�。�5）8255 A、B、C口輸出方波
�。�6）8255 PA口控制PB口
（7）8255控制交通燈
�。�8）簡單I/O擴展
�。�9）A/D轉換實驗
（10）D/A轉換實驗
�。�11）8279鍵盤顯示實驗
�。�12）通用打印機 ☆
�。�13）繼電器控制
（14）8253方波
�。�15）步進電機控制
五、擴展卡實驗（選配）☆
�。�1）POD1擴展卡主持以下實驗：
·看門狗實驗
·紅外線遙控收發實驗
·165并轉串
·164串轉并
·查詢式鍵盤
（2）POD2擴展卡主持以下實驗：
·LM331 V/F、F/V實驗
·138譯碼
（3）POD3擴展卡主持以下實驗：
·串行EEPROM 93C46讀寫實驗
·I2C AT24C02讀寫實驗
·TLC549串行A/D轉換實驗
·TLC5615 10位D/A串行轉換實驗
·PCF8563 I2C日歷時鐘實驗
�。�4）POD4擴展卡主持以下實驗：
·ISD1420 語音錄放
�。�5）POD5擴展卡：
·40芯鎖緊大孔引出，擴展主板以外接口芯片用。
�。�6）POD1032擴展卡：
·主持Lattice公司：ISP1032E芯片實驗開發。
�。�7）POD1C3擴展卡：
·主持Atera公司：EP1C3T144芯片實驗開發。
�。�8）POD1C6擴展卡：
·主持Atera公司：EP1C6T144芯片實驗開發。
�。�9）CAN卡：CAN總線通訊接口實驗。
�。�10）以太網卡：以太網TCP/IP協議接口實驗。
�。�11）USB2.0卡：USB2.0通訊接口實驗。
�。�12）數控式實驗演示模擬裝置，可完成的控制類項目：（USB接口）：
閉環控制:（七個）
機器人掃地雷、刀庫捷徑選擇、四層電梯、四級傳送帶、郵件分揀、水塔水位控制、交流電機Y/△起動
開環控制:（八個）
交通信號燈、 步進電機、舞臺燈、LED顯示、液體混合裝置、八通道邏輯分析、溫度壓力、連線自檢。
�。�13）單片機課程設計實驗平臺：（51選配）。
乒乓球游戲設計 搶答器設計 音樂盒的制作 溫度巡回檢測系統 計算器實驗 電子密碼鎖 超聲波測距 汽車倒車雷達 生產線貨物自動計數設備 數顯頻率計實驗
�。�14）TOP2004編程器，USB通信，支持一千多種芯片。
說明：實驗項目打"☆"號為選配擴展卡實驗。
