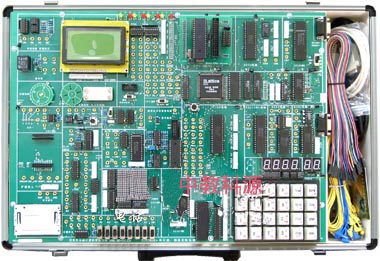

KYPC-528K+ 單片機微機開發實驗箱
一、概述：
KYPC-528K＋是《MCS-51單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》等課程教學的最佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
二、單片機微機開發實驗箱系統組成：
（一）硬件：
（1）仿真器與單片機微機系統擴展：51CPU卡，8088CPU，64K程序存儲器，64K數據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），16*16 LED點陣電路，
開關邏輯電平輸入/ 輸出，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口。
（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485等；
�。�4）控制對象：小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等；
�。ǘ┸浖�
系統配置Win98/2000/xp等操作平臺的Keil C51單片機、微機仿真調試軟件，支持匯編、C51、C語言編譯、調試；單片機在線下載軟件等。
�。ㄈ╇娫矗�
系統內置高性能直流穩壓電源。`
�。ㄋ模C(jī)箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、單片機微機開發實驗箱主要特點
（1）系統自動識別CPU：5286K＋是集51、8088二大系列CPU于一體的二合一實驗系統，內置8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用；同時疊插51CPU卡，仿真器外置，構成51單片機實驗開發系統，結構緊湊，資源充分共享，CPU類型有1X2開關切換，無需插拔CPU卡！。
�。�2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
�。�3）二次開發：主機板留有擴展單元，通過選配我廠提供擴展卡擴展實驗功能，或根據接口定義自行擴展。
�。�4）在線下載：不需編程器，可直接燒錄AT89S5X單片機。
�。�5）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和運行的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成50多個實驗。
四、單片機微機開發實驗箱實驗項目
（一）51實驗部份
軟件實驗
（1）清零程序；
（2）拆字程序；
�。�3）拼字程序；
�。�4）數據區傳送子程序；
�。�5）數據排序?qū)嶒?yàn)；
�。�6）查找相同數據個數；
�。�7）無符號雙字節快速乘法子程序；
�。�8）多分支程序；
�。�9）脈沖計數實驗；
（10）電腦時鐘實驗。
硬件實驗
�。�1）P1口亮燈實驗；
�。�2）P1口轉彎燈實驗；
�。�3）P3.3口輸入，P1口輸出實驗；
�。�4）工業順序控制實驗；
�。�5）8255 A、B、C口輸出方波實驗；
�。�6）8255 PA口控制PB口；
�。�7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）A/D0809轉換實驗；
�。�10）D/A0832轉換實驗；
�。�11）8279鍵盤顯示實驗；
�。�12）通用打印機實驗；☆
（13）微型打印機打印字符、曲線、漢字實驗；☆
（14）日歷時鐘DS12887控制實驗；☆
�。�15）I2C儲存卡讀寫實驗；
（16）語音芯片ISD1420控制實驗（錄音）；☆
�。�17）語音芯片ISD1420控制實驗（放音）；☆
�。�18）繼電器控制實驗；
（19）步進電機控制；
�。�20）8253方波實驗；
�。�21）小直流電機調速實驗；
�。�22）16*16 LED點陣顯示實驗；
�。�23）128*64 LCD液晶顯示實驗；
�。�24）8250可編程異步通訊接口實驗（自發自收）；
�。�25）8251可編程通訊接口實驗（與PC機）；
（26）單片機RS232/485串行發送實驗（雙機通訊）；
�。�27）單片機RS232/485串行接收實驗（雙機通訊）；
�。�28）溫度壓力實驗；
（二）88實驗部份
軟件實驗：
（1）二進制多位加法實驗
�。�2）二進制轉換為BCD碼實驗
（3）BCD碼轉換為二進制碼
(4）十進制數的BCD碼相減運算
�。�5）內存清零實驗
（6）數碼顯示實驗
�。�7）求最大數和最小數
�。�8）數據塊傳送實驗
（9）分支程序設計。
硬件實驗：
（1）A/D轉換實驗
（2）D/A轉換實驗（一）
�。�3）D/A轉換實驗（二）
�。�4）8255A并行口實驗（一）
（5）8255A并行口實驗（二）
�。�6）定時器/計數器實驗
�。�7）8259單級中斷控制器實驗
（8）串行口發送實驗（雙機通訊）
�。�9）串行口接收實驗（雙機通訊）
�。�10）小直流電機調速實驗；
�。�11）步進電機控制
�。�12）繼電器控制
�。�13）存貯器讀寫實驗
�。�14）電子琴實驗
�。�15）簡單I/O口擴展實驗
（16）8251可編程通訊接口和PC機通訊
�。�17）16*16 LED點陣顯示實驗
（18）128*64 LCD液晶顯示實驗
�。�19）8237 DMA傳送實驗
（20）8250可編程異步通訊接口實驗
�。�21）8279 鍵盤顯示實驗
�。�22）溫度控制實驗
�。�23）壓力測量實驗
五、擴展卡實驗（選配）☆
�。�1）POD1擴展卡主持以下實驗：
·看門狗實驗
·紅外線遙控收發實驗
·165并轉串
·164串轉并
·查詢式鍵盤
�。�2）POD2擴展卡主持以下實驗：
·LM331 V/F、F/V實驗
·138譯碼
�。�3）POD3擴展卡主持以下實驗：
·串行EEPROM 93C46讀寫實驗
·I2C AT24C02讀寫實驗
·TLC549串行A/D轉換實驗
·TLC5615 10位D/A串行轉換實驗
·PCF8563 I2C日歷時鐘實驗
�。�4）POD4擴展卡主持以下實驗：
·ISD1420 語音錄放（51/88）
�。�5）POD5擴展卡：（51/88）
·40芯鎖緊大孔引出，擴展主板以外接口芯片用
�。�6）CAN卡：CAN總線通訊接口實驗
�。�7）以太網卡：以太網TCP/IP協議接口實驗
�。�8）USB2.0卡：USB2.0通訊接口實驗。
（9）觸摸屏模塊：TFT彩色液晶屏及觸摸屏的應用實驗
說明：實驗項目打"☆"號為選配擴展卡實驗。
