一、產品簡介
KYM-86S通信原理綜合實驗箱是針對電子和通信工程類專業學生，系統完成《通信原理》等現代通信技術相關課程實驗專門研制的實驗平臺。
通信原理實驗箱最大的特點是系統性強，它真實再現了：信源的模數轉換、模擬調制、信道仿真、模擬解調、信宿的數模轉換的頻帶傳輸過程；光纖傳輸、幀同步位同步、糾錯譯碼、解復接、信宿的數模轉換的基帶傳輸過程；信源、信源編碼、碼分復用、傳輸、碼分解復用、信源譯碼、信宿的移動傳輸過程；
通信原理實驗箱全部采用模塊化結構，各模塊既能完成完整通信系統中對應單元部分實驗，又能由學生用單元模塊構建一個完整通信系統進行系統實驗，從而有助于學生理解通信系統中各要素的作用；實驗平臺把通信系統中涉及的基本電路、終端編譯碼、調制解調、信道傳輸?shù)戎匾睦碚摪才帕讼鄳?yīng)的實驗內容；實驗平臺既有基礎性實驗，又有采用新技術新器件（FPGA、DSP）等提高型實驗，從而完成一個理論驗證性、綜合性、二次開發性，由低向高的系統學習過程。通過這些實驗?zāi)軌虼龠M學生對《通信原理》課程內容的理解、掌握，并使學生對通信系統、當今新技術、工程實現有一個較全面的了解。系統采用"主板+實驗?zāi)K"相結合的靈活結構，便于學校選擇、定制、增加功能、硬件升級。

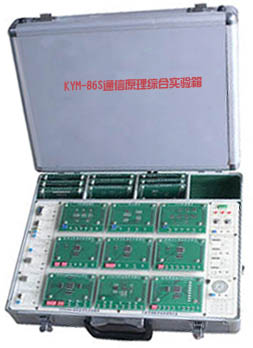

KYM-86S 通信原理綜合實驗箱
二、技術指標
1、采用了"底板+實驗?zāi)K"的結構，不僅按實驗內容與功能將電路模塊化，而且各個模塊獨立設計，能方便地組合進行單元實驗和多種單/雙工通信系統實驗。
2、實驗?zāi)K的輸入輸出信號都采用鉚孔開放出來，由實驗者根據實驗需要進行連接組合，增強實驗者的參與性。
4、每個實驗?zāi)K都采用有機玻璃覆蓋保護，方便實驗室管理。
5、實驗中的重要參數都可以調節或設置，方便實驗者分析對比。
6、可完成單元、系統實驗幾十項，涵蓋了終端編譯碼、線路編譯碼、調制解調、光纖、移動等方面的內容。
7、內置函數信號源、數字信號源、電話接口、計算機接口、同軸電纜信道、兩個收發一體光端機信道、音頻功放等功能模塊，詳細見"系統組成"
項。
8、內置4組穩壓電源，全部具有短路軟截至保護自動恢復功能，并提供電源輸出接口。
9、系統涉及了計算機通信、MS51、DSP、CPLD等多種技術，并留有開發接口，二次開發性強。
三、實驗類型
A.通信原理部分
第一部分 基礎實驗
實驗1 555自激多諧振蕩器實驗
實驗2 模擬信號源實驗
實驗3 CPLD可編程邏輯器件實驗
實驗4 接收濾波放大器實驗
實驗5 計算機串口實驗
實驗6 數字光纖通信實驗
第二部分 原理實驗
實驗1 基帶信號的常見碼型變換實驗
實驗2 抽樣定理及其應用實驗
實驗3 PCM編譯碼系統實驗
實驗4 ADPCM編譯碼系統實驗
實驗5 CVSD編譯碼系統實驗
實驗6 FSK（ASK）調制解調實驗
實驗7 相位鍵控PSK（DPSK）調制解調實驗
實驗8 數字同步技術實驗
實驗9 眼圖觀察測量實驗
實驗10 線路成形與頻分復用
實驗11 時分復用與解復用
實驗12 碼分復用與解復用
實驗13 數字頻率合成實驗
實驗14 AMI/HDB3編譯碼實驗
實驗15 卷積編譯碼及糾錯能力驗證實驗
實驗16 漢明碼編譯碼及糾錯能力驗證實驗
實驗17 漢明、交織碼編譯碼及糾錯能力驗證實驗
實驗18 循環碼編譯碼及糾錯能力驗證實驗
第三部分 綜合實驗
實驗1 信源、PCM、HDB3傳輸系統實驗
實驗2 信源、PCM、漢明碼傳輸系統實驗
實驗3 信源、PCM、漢明、交織碼傳輸系統實驗
實驗4 信源、CVSD、漢明碼傳輸系統實驗
實驗5 信源、CVSD、漢明、交織碼傳輸系統實驗
實驗6 信源、時分復接/解復接系統實驗
實驗7 信源、碼分復接/解復接系統實驗
第四部分 設計實驗
實驗1 PCM時序控制實驗
實驗2 CMI編譯碼實現實驗
實驗3 絕對/相對碼轉換實驗PC機數據、PSK傳輸系統實驗
實驗4 PC機數據、FSK傳輸系統實驗
實驗 5 碼型變換、基帶編碼開發實驗
四、標準配置表
|
序號
|
分類
|
硬件名稱
|
標號
|
說明
|
| 1 |
主
板
硬
件
模
塊
|
函數發生器（正弦波、三角波、方波） |
模塊一 |
頻率0.3～10KHZ連續可調，幅度0～10V連續可調 |
| 2 |
同步信號發生器 |
模塊二 |
頻率2KHZ，幅度0～10V連續可調 |
| 3 |
抽樣脈沖產生模塊 |
模塊三 |
頻率8KHZ, 頻率2～35KHZ連續可調 |
| 4 |
計算機接口模塊 |
模塊四 |
提供發送輸出、接收輸入的連接接口 |
| 5 |
電源引接模塊 |
模塊五 |
提供-12V、+12V、+5V、-5V等系統電源，另提供輸出接口 |
| 6 |
同軸電纜傳輸模塊 |
模塊六 |
同軸電纜傳輸 |
| 7 |
眼圖觀測模塊 |
模塊七 |
可觀測噪聲、串擾、理想眼圖 |
| 8 |
PCM編碼記錄模塊 |
模塊八 |
自動處理PCM編碼數據 |
| 9 |
|
功放模塊 |
模塊十 |
提供多組濾波器、音頻功放、喇叭 |
| 10 |
|
話筒模塊 |
模塊十一 |
提供話音輸入 |
| 11 |
軟
件
及
配
件
部
分
|
PPT多媒體課件 |
贈送 |
仿真電路和實驗箱電路相一致 |
| 12 |
實驗指導書電子文檔（Word） |
贈送 |
| 13 |
實驗指導書 |
贈送 |
| 14 |
電源線 |
贈送 |
|
| 15 |
USB線 |
贈送 |
|
| 16 |
信號連接線 |
贈送 |
|
實驗?zāi)K：標準配置
| 1 |
時鐘與基帶數據發生模塊 |
提供系統時鐘和各類數字信號源 |
| 2 |
PAM脈沖幅度調制模塊 |
完成抽樣定理、PAM調制、傳輸模擬實驗 |
| 3 |
PCM/ADPCM編譯碼模塊 |
完成PCM、ADPCM編譯碼單元實驗 |
| 4 |
CVSD增量調制編譯碼模塊 |
完成CVSD編譯碼單元實驗 |
| 5 |
AMI /HDB3編譯碼模塊 |
完成AMI /HDB3編譯碼單元實驗 |
| 6 |
噪聲模塊 |
模擬白噪聲信道 |
| 7 |
頻分復用 |
完成頻分復用功能 |
| 8 |
數字頻率合成模塊 |
完成壓控振蕩器、頻率合成實驗 |
| 9 |
FSK(MSK)調制模塊 |
完成MSK、FSK調制實驗 |
| 10 |
FSK(MSK)解調模塊 |
完成MSK、FSK解調實驗 |
| 11 |
BPSK(DPSK)調制模塊 |
完成BPSK、DPSK調制實驗 |
| 12 |
BPSK(DPSK)解調模塊 |
完成BPSK、DPSK解調實驗 |
| |
復接/解復接、同步提取模塊 |
完成多種數據的時分復接解復接、碼分復接解復接、位同步幀同步提取實驗 |
