一、概述

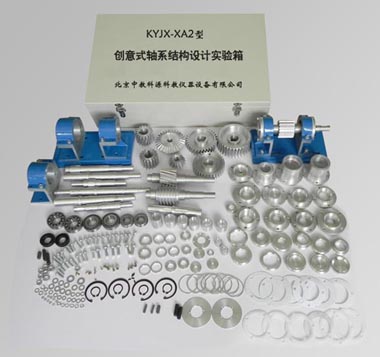

KYJX-XA2型創意式軸系結構設計實驗箱采用組合設計原理，適用于機械設計、機械創新設計等課程開設軸系拆散與結構分析、組合創新設計等設計性、綜合性實驗。是機械設計與創新實驗室的重要設備。
二、主要特點
1、KYJX-XA2型創意式軸系結構設計實驗箱具有軸系結構設計和軸系結構分析兩大實驗功能，培養學生的機構設計能力具有良好的使用效果；
2、零件軸的結構形式多樣，使學生的靈活性和多樣樣有更深入的了解
3、軸及軸上零件定位準確、固定可靠、軸上零件便于拆裝和調整。
4、能方便地組合出數十種軸系結構方案，具有內容系統，方案多樣的優點。
5、配有實驗指導書和裝拆工具供學生按照設計思路進行裝配和模擬設計。
6、實驗箱可供5-7 人使用。
三、實驗項目
1、單級齒輪減速器輸入軸設計
2、二級齒輪減速器輸入軸設計
3、二級齒輪減速器中間軸設計
4、蝸輪蝸桿輸入軸設計
5、錐齒輪減速器輸入軸設計
6、齒輪傳動的軸系設計
四、主要技術參數
1、實驗零件大部分采用鋁合金制作
2、外形尺寸：580×360×160 mm（長× 寬× 高）
3、重量：約25KG
