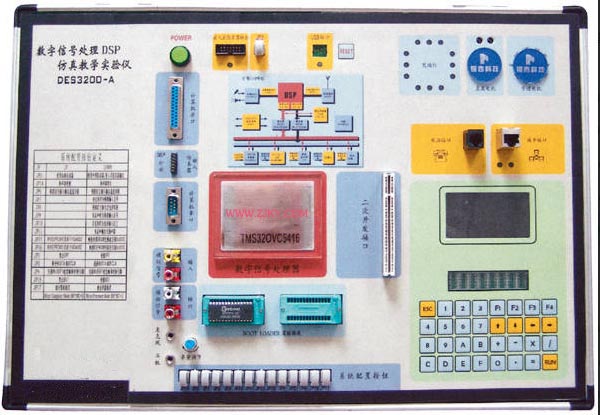

KY-2556 DSP仿真/教學實驗系統－DSP數字信號處理仿真實驗系統
一、概述：
目前在工業、軍事、醫學、通訊等各個領域中，如各種快速算法實現，音頻與視頻壓縮編碼、信號識別與鑒別，數據加解密，信號調制解調，信道辯識與均衡，智能天線系統，以及頻譜分析等，都大量使用到DSP技術，所以業界對DSP工程師的需求每年成倍增長。
DSP數字信號處理仿真/教學實驗系統 ，是高校提供專科、本科和研究生等各個教育層次的專業DSP教學開發平臺。
二、功能特點：
1、集成XDS510仿真調試器，無需外部JTAG仿真器便可完成所有DSP實驗；全面支持"C2000，C5000，C6000，VC33"各個系列DSP，并全面兼容CCS
2.0，方便您調試自己的目標DSP系統；
2、多類型仿真/教學實驗DSP平臺，通過更換DSP子卡可滿足不同需求，包括C2000系列、C5000系列、C55系列、C6000系列的DSP子卡；
3、可學習深層次信號處理原理，如G.723編解碼；定點DSP實現MP3解碼；無線基帶通信所涉及的卷積編碼、Vitebi譯碼、自適應均衡；AM調制、LMS自適應濾波；
4、可完成語音頻段范圍的信號處理實驗:使用TLC320AC01作為模擬接口(AIC)電路，提供A/D和D/A各1個通道(14bit)，最高采樣率為25K
Sa/s;
5、預留128K字的靜態存儲器和32K字的EEPROM，方便完成各種代碼裝入(BOOTLOADER)PUCW。也可使該實驗設備脫機獨立運行；
6、外部主機(PC機)可以通過并口與DSP的HPI接口通訊，直接訪問DSP片內存儲器。也可通過HPI接口實現代碼裝入(BOOTLOADER)功能；
7、豐富的I/O外設，如漢字液晶顯示屏，鍵盤，交通燈，數碼管，UART異步串口等；
8、多種模擬信號接口，如麥克風和揚聲器接口，普通模擬信號輸入/輸出接口，電話線接口等；
9、預留1個PCI型二次開發接口，定義了KSP多通道緩沖串口(McBSP),數據、地址以及控制總線，保留DSP各種狀態顯示以及設置開關，方便二次開發實驗。
10、提供10M/100M自適應以太網卡，便于完成網卡接口實驗；
11、提供USB接口，可完成USB數據傳輸實驗；
12、提供電話接口，可完成電話信令檢測、摘掛機等電話實驗；
13、提供直流電機、步進電機驅動電路，方便完成各種電機驅動實驗；
14、配套"十。五"規劃教材，《DSP技術的發展與應用》，獲2002年度教學成果獎，高教出版社；
15、適用于學習、科研、實驗等各種場合。
三、實驗內容：
第一類：算術運算類實驗：
定點DSP的整數加、減、乘、除運算
定點DSP的小數加、減、乘、除運算
定點DSP實現浮點運算
浮點加、減、乘、除運算
雙字操作實驗
歸一化操作實驗
CCS開發環境
軟仿真Simulatort實驗
第二類：數字信號處理理論類實驗：
1、IIR數字振蕩器實驗：
IIR數字振蕩器原理
定時器應用實驗
中斷向量表編程實驗
用C開發DSP程序原理
CCS開發環境
2、FIR數字濾波實驗
DSP的McBSP操作實驗
串口中斷服務子程序?qū)嶒?br>
A/D操作實驗
D/A操作實驗
FIR濾波器原理實驗
乘累加實驗
塊循環實驗
單指令循環實驗
CCS高級調試工具應用
3、快速傅立葉變換FFT的實驗：
FFT原理
位倒序?qū)ぶ穼嶒?br>
并行指令實驗
CCS圖形工具的應用實驗
CCS探針工具的應用實驗
通過DSP/BIOS觀察DSP資源利用率實驗
4、DSP解決方案案例：DTMF實驗：
DFT原理
差分方程原理
C與匯編混合編程實驗
中斷實驗
D/A實驗
LCD液晶及鍵盤外設操作實驗
80秒錄音機實驗
MP3播放實驗 4、DSP解決方案案例：DTMF實驗： DFT原理 差分方程原理 C與匯編混合編程實驗 中斷實驗
D/A實驗 LCD液晶及鍵盤外設操作實驗 80秒錄音機實驗 MP3播放實驗
第三類：數字信號處理器芯片原理類實驗：
1、McBSP串口操作實驗：
DSP片上ROM資源的應用
A率/u率PCM壓擴實驗
2、主機外設接口HPI操作實驗：
(適用于C5000系列子卡)
PC主機通過HPI訪問DSP片內存儲器
PC機加載程序執行代碼
3、DSP的自啟動技術：
8位并行的Bootloader實驗
16位并行的Bootloader實驗
16位片外ROM啟動實驗
第四類：CCS的高級調試工具DSP/BIOS的應用：
DSP/BIOS環境下的開發程序流程
DSP/BIOS的配置文件的建立實驗
DSP/BIOS的應用程序接口(API)實驗
DSP/BIOS的中斷實驗
DSP/BIOS的任務調度實驗
DSP/BIOS的優先實驗
DSP/BIOS的線程管理實驗
DSP/BIOS的代碼分析工具實驗
第五類：控制類實驗：
直流電機控制實驗
步進電機控制實驗
交通燈控制實驗
鍵盤操作實驗
LCD液晶屏操作實驗
數碼管操作實驗
RS232異步通信串口實驗
函數信號發生器實驗
CAN總線實驗(適用于C2000系列子卡)
脈寬調制PWM實驗(適用于C2000系列子卡)
第六類：接口類實驗：
電話接口實驗
10M/100M網卡接口實驗
USB接口實驗
第七類：硬件擴展設計實驗：
使用二次開發接口，指導用戶自行擴展硬件系統
使用集成仿真器，調試用戶自己的目標DSP系統
