一、產品介紹：

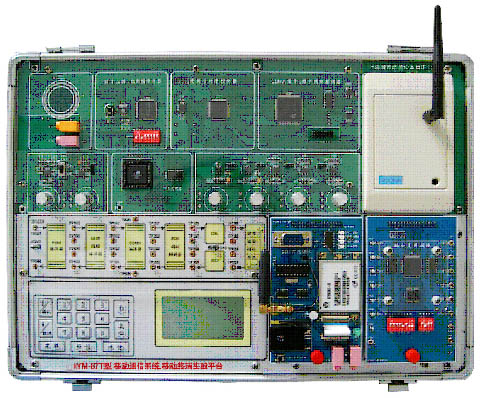

KYM-87T 移動通信系統實驗箱移動通信系統可完成基本的移動原理實驗且能自成系統
完成相當于GSM和CDMA手機的通話與測試實驗；也可和移動基站、移動交換機配合構成一個完整的移動通信系統。（網絡組成見產品特點中圖）
每套價格:8700元
二、技術指標
移動通信原理實驗箱,能完成移動通信原理實驗又能作為一個移動終端進行手機的系統實驗和手機的測試實驗
2、移動通信原理實驗
（1）信源編碼實驗；
（2）聲碼器實驗；
（3）信道編碼實驗；
（4）擴頻解擴、CDMA編碼實驗、地址碼的相關性與信號分解；
（5）時分復用與解復用；
（6）各種調制解調實驗；
（7）各單元級聯起來組成一個CDMA手機系統實驗（可以撥號通話）；
（8）手機模擬系統各模塊信號測試實驗；
（9）GSM/GPRS模塊配置與AT命令編程實驗；
3、移動通信系統實驗（完成任意移動終端間實時雙工通信）
發送：
（1）撥號呼叫實現移動終端信令交換。
（2）完成語音的模數轉換，實驗箱采用AD73311線性16位A/D變換，采樣率32K/S。
（3）AMBE2000對前級的語音數據進行壓縮編碼，語音速率為2350bps，F(xiàn)EC速率為50bps。
（4）對語音數據進行線路編碼：卷積編碼。
（5）對語音數據插導頻后進行CDMA編碼。
（6）QPSK調制。
（7）射頻調制、發射。
（8）基于GSM/GPRS模塊的虛擬手機開發實驗、分布式數據采集實驗；
接收：為上述過程的逆過程。
三、實驗項目
實驗一 M序列碼產生及特性分析實驗
實驗二 GOLD序列碼產生及特性分析實驗
實驗三 WALSH碼產生及特性分析實驗
實驗四 語音模數轉換和壓縮編碼實驗
實驗五 直接序列擴頻（DS）編解碼實驗
實驗六 跳頻（FH）通信實驗
實驗七 DS／CDMA碼分多址實驗
實驗八 BPSK調制解調實驗
實驗九 QPSK調制解調實驗
實驗十 OQPSK調制解調實驗
實驗十一 MSK調制解調實驗
實驗十二 短信收發實驗
實驗十三 數據接入CDMA信道的收發實驗
實驗十四 移動終端語音自環通信實驗
實驗十五 移動終端雙機通信實驗
實驗十六 GSM模塊配置實驗
實驗十七 GSM設備短信收發實驗
實驗十八 GSM設備呼叫實驗
實驗十九 GPRS數據通信實驗
實驗二十 碼分復用及相關性仿真軟件實驗
實驗二十一 數字時分復接系統實驗
實驗二十二 基于GSM模塊的分布式數據采集
四、標準配置表
|
序號
|
分類
|
硬件名稱
|
標號
|
說明
|
| 1 |
主實驗系統
|
移動通信實驗箱 |
主體箱 |
提供移動通信原理性實驗 |
| 2 |
GSM實驗?zāi)K |
功能模塊 |
真正可實驗的公網通信 |
| 3 |
軟件及配件部分 |
PPT多媒體課件 |
贈送 |
仿真電路和實驗箱電路相一致 |
| 4 |
實驗指導書電子文檔（Word） |
贈送 |
| 5 |
實驗指導書 |
贈送 |
| 6 |
電源線 |
贈送 |
|
| 7 |
USB線 |
贈送 |
|
| 8 |
信號連接線 |
贈送 |
|
