一、產品簡介：
本著"專業技術服務教學"的目的，針對嵌入式系統新的發展隆重推出高端KYPC-86R嵌入式教學實驗開發系統，即可以滿足普通嵌入式教學，又可為實時視音頻編解碼、網絡無線傳輸、流媒體等高端嵌入式應用提供穩定靈活的平臺。
KYPC-86R教學開發系統，基于公司最新的XScale架構PXA27X ARM系列處理器，是MARVELL公司目前性能最為強勁的移動處理器，已經成為高端移動設備中最受歡迎的處理器之一。PXA270最高主頻可達624MHz，它引入了高性能多媒體技術，能夠大大提升多媒體處理能力；同時加入了MARVELL
SpeedStep動態電源管理技術，在保證CPU性能的情況下，最大限度地降低移動設備功耗，可以廣泛應用于PDA、智能手機、PMP等產品的開發中。
KYPC-86R核心模塊是以MARVELL公司的嵌入式處理器PXA270為核心，整合了大量的外圍資源，形成的高性能小型化嵌入式處理部件。它采用XSCALE內核，集成度高，可靠性好，設計精細實用。是國內PXA270同類型產品體積最小的模塊之一。本模塊適合作為工業控制，儀器儀表或相關嵌入式控制的核心數據處理與存儲單元。
開發平臺采用核心板外加擴展板的模式，支持Linux 2.4/ 2.6 和Windows CE 5.0 /6.0 操作系統。
為輔助教學，我們配套了詳盡的實驗指導書、例程，可通過基礎實驗的學習，熟悉Linux、WinCE環境的建立以及各種硬件的驅動，并有高級實驗進一步鍛煉學生的開發能力。這就適應了由簡單到復雜，從基礎到高級的教學模式，為學生掌握嵌入式開發要領具有很強的引導性、并留有余地可培養學生進行類似開發。

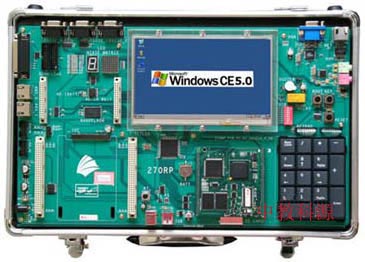

KYPC-86R 嵌入式教學實驗系統
二、硬件規格：

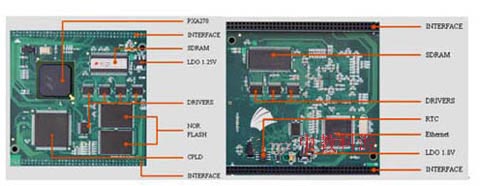

270RP核心板 CPU MARVELL PXA270 520M
SDRAM 64MBytes
FLASH 32MBytes NOR FLASH
以太網 100M Ethernet controller (LAN91C111)
LED 4個
EEPROM 16Kb
RTC 獨立RTC
CPLD Xilinx 95144
BUFFER LVC245A
電源 LDO
接口 160 PIN 接口
2440核心板
�。ǹ杉嫒葸x配） CPU SAMSUNG S3C2440A 400M
SDRAM 64M Bytes
NANDFLASH 64M Byte
NORFLASH 8 M Byte
NET DM9000A
AUDIO UDA1341TS

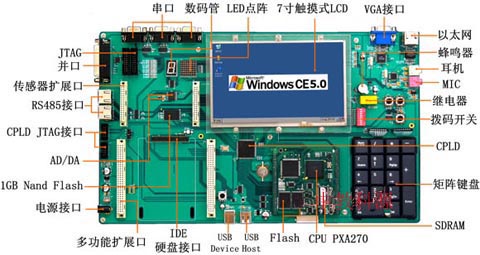

底板 FLASH 1GBytes NAND FLASH
SD card SD 卡槽一個
IDE 筆記本式IDE硬盤接口一個
以太網接口 100M 以太網接口1 個
USB HOST 1 個,支持USB鼠標、鍵盤、藍牙、U盤、攝像頭和無線上網
USB CLIENT 1 個
RS232接口 3路RS232
RS485接口 2路RS485
并口 1路DB25
CPLD Xilinx 95144
視頻 7寸 TFT LCD（包含觸摸屏和有機玻璃外殼）
16：9 顯示，分辨率：800 × 480
VGA 標準VGA接口，分辨率：640 × 480
音頻 AC97標準音頻。2路小三心音頻接口。
觸摸屏 4線電阻式觸摸屏
AD 5路AD 16bits AD: 1路
8bits AD: 4路
DA 1路DA輸出
溫度傳感器 LM75
電位器 1個
LED數碼顯示 18個LED工作狀態指示
1個七段數碼管
1個8 × 8 LED點陣
鍵盤 4 × 5鍵盤矩陣
按鍵 3個功能按鍵
蜂鳴器 1個
繼電器 1個
光電傳感器 1個
撥碼開關 1組
電源 外接 5V/ 3A 直流電源
總線擴展接口 192pin的歐式座擴展，支持以下可選擴展模塊：
GPS&GPRS模塊
射頻&IC模塊
指紋模塊
802.15.4模塊
電機模塊……
SENSOR MODULE 兼容SY-VI智能傳感器擴展
三、產品優勢：
KYPC-86R采用核心板加底板的配置，核心板與底板接口更加穩定可靠，調試和應用更加方便，使用戶有更靈活的擴展方式，且核心板資源豐富，可應用于工程開發。
開發環境：支持Linux 2.4/ 2.6 和Windows CE 5.0 /6.0 操作系統。
擴展功能： 針對各院校不同專業的工程需求，開發平臺設計了雙排歐式座擴展接口，提供了眾多可選擴展資源，并有相應的實驗例子，如GPS實驗、GSM/GPRS實驗、非接觸式射頻卡實驗、直流/步進電機實驗、指紋識別實驗等等,并兼容DICE-VI智能傳感器擴展。
大容量的儲存能力：板上1GB Nand Flash，符合海量?jī)?chǔ)存需求。
四、實驗列表：
Linux實驗 Linux基礎實驗：
實驗一 連接宿主PC機與PXA270-RP目標板
實驗二 REDHAT 9的安裝
實驗三 建立主機開發環境
實驗四 配置MINICOM
實驗五 配置TFTP
實驗六 配置NFS服務
實驗七 HELLOWORLD
實驗八 編譯BOOTLOADER
實驗九 編譯LINUX內核
實驗十 制作文件系統
實驗十一 燒寫各部分到目標板
實驗十二 簡單的程序
實驗十三 CPU GPIO驅動程序
實驗十四 中斷實驗
實驗十五 數碼管顯示實驗
實驗十六 LED點陣驅動
實驗十七 AD驅動實驗
實驗十八 DA驅動實驗
實驗十九 鍵盤驅動實驗
實驗二十 LCD控制實驗
實驗二十一 觸摸屏驅動實驗
實驗二十二 VGA顯示實驗
實驗二十三 WEB服務器實驗
實驗二十四 網絡傳輸實驗
實驗二十五 多線程實驗
實驗二十六 USB藍牙設備實驗
實驗二十七 窗口通訊實驗
實驗二十八 溫度傳感器實驗
實驗二十九 繼電器驅動實驗
實驗三十 EEPROM實驗
實驗三十一 DIP_SWITCH實驗
實驗三十二 蜂鳴器驅動實驗
實驗三十三 RS485實驗
Linux QT實驗：
準備實驗 嵌入式圖形開發環境的搭建
實驗一 "HELLO WORD！"QT初探
實驗二 創建一個窗口并添加按鈕
實驗三 對象間通信：SIGNAL 和 SLOT 機制
實驗四 菜單和快捷鍵
實驗五 工具條和狀態欄
實驗六 鼠標和鍵盤事件
實驗七 對話框
實驗八 QT中的繪圖
Linux擴展實驗：（需選配擴展模塊可做）
USB藍牙設備實驗
射頻卡讀寫實驗
指紋識別實驗
GPS實驗
GSM/GPRS實驗
CAN總線通信實驗
……
WinCE實驗 WinCE基礎實驗：
實驗一 安裝WINCE并建立開發環境
實驗二 建立并編譯WIN CE平臺
實驗三 WINDOWS C強型內核
實驗五 定制SDK并建立EVC下的開發環境
實驗六 建立宿主機與實驗箱的連接
實驗七 PB平臺的HELLOWORLD實驗
實驗八 EVC下的HELLO WORLD實驗
實驗九 編寫WINDOW程序
實驗十 編寫DIALOG程序
實驗十一 EXTKEY中斷程序
實驗十二 LED數碼管驅動
實驗十三 GPIOLED數碼管程序
實驗十四 LEDARY點陣實驗
實驗十五 液晶屏壞點測試程序
實驗十六 錄音機測試程序
實驗十七 簡單聊天室程序（CE版）
實驗十八 視頻點播VOD實驗
實驗十九 簡單播放器實驗
實驗二十 串口通訊測試程序（對話框版）
實驗二十一 編譯驅動及測試綜合實驗
實驗二十二 DIP實驗
實驗二十三 IIC總線-溫度實驗
實驗二十四 IIC總線-EEPROM實驗
實驗二十五 IIC總線-DA實驗
實驗二十六 AD實驗
實驗二十七 攝像頭圖像采集傳輸實驗
WINCE擴展實驗：（需選配對應擴展模塊）
GPS實驗
GSM實驗
電機實驗
射頻卡實驗
藍牙實驗
指紋識別實驗
……
五、供貨清單：
硬件資源：
1. PXA270RP開發板一塊：包括270RP核心板，270RP底板和液晶屏
2. DC 5V 3A直流電源一個（支持AC 100~240V輸入）
3. 直通串口線延長線一條 （一頭針一頭孔）
4. 直通并口線延長線一條 （一頭針一頭孔）
5. 交叉網線一條 （2米）
6. XSCALE JTAG連接線
7. USB A-B口轉接線一條
8. 觸摸筆一支
9. 配套光盤一張
軟件資源：
1. LINUX系統源代碼
2. LINUX驅動程序源代碼
3. LINUX所有測試程序源代碼
4. LINUX目標文件鏡像文件
5. WINCE系統BSP
6. WINCE驅動程序源代碼
7. WINCE所有測試程序源代碼
文檔資源：
1. PXA270RP系統說明
2. PXA270RP LINUX使用說明
3. PXA270RP WINCE使用說明
4. PXA270RP-CPLD使用說明
5. PXA270RP核心板硬件原理圖
6. PXA270RP底板硬件原理圖
