一、概述
"KYZL-KA型空調安裝調試實訓裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合普通高等院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級）》、《家用制冷設備原理與維修》、《空調裝配工》、《小型制冷與空調裝置》等課程。

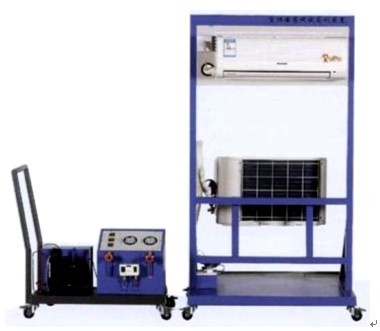

KYZL-KA型空調安裝調試實訓裝置
一、裝置特點：
1．實訓裝置直觀展示了空調調試、安裝過程所需常見工具，便于教學演示講解及學生對課本知識的理解掌握。其中回收機組管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2．整套實訓裝置集制冷劑R22回收機組、抽真空系統機組、雙組壓力控制器機組等于一體，整個系統真實完整，結構清晰、緊湊，滿足專用工具實訓與操作要求。為空調安裝維修調試提供一個良好的操作平臺。
3．系統采用真實的制冷劑專用工具實訓（壓縮機、翅片盤管式冷凝器、便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵等），與實際教學接軌。
4．實訓裝置為學生提供一個操作平臺，能讓學生自主完成空調系統安裝、調試、運行及維修實訓。
5．實訓系統能對空調完成安裝、調試、運行及維修等實訓，有利于學生將理論應用于實際，不培養學生實際操作動手能力。
二、技術參數
1、 輸入電源：單相三線~220V±10% 50HZ；
2、 工作環境：溫度-5℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m；
3、 裝置容量：<1.5KW
4、 制冷劑回收類型: R22
5、 外型尺寸：110cm×78cm×165cm；
三、裝置的基本配備
| 序號 |
名稱 |
數量 |
備注 |
| 1 |
空調安裝調試平臺 |
1套 |
|
| 2 |
熱泵型家用空調器機組 |
1套 |
|
| 3 |
空調R22回收機組 |
1套 |
|
| 4 |
便攜式焊炬 |
1套 |
|
| 5 |
壓力控制器 |
1套 |
|
| 6 |
真空泵 |
1套 |
|
| 7 |
脹管擴口器 |
1套 |
|
| 8 |
雙表修理閥 |
1套 |
|
| 9 |
公/英制加液管 |
1套 |
|
| 10 |
雙表修理閥公/英制轉接頭 |
1套 |
|
| 11 |
割管刀 |
1套 |
|
| 12 |
真空壓力表 |
1套 |
|
| 13 |
制冷劑鋼瓶 |
1套 |
|
