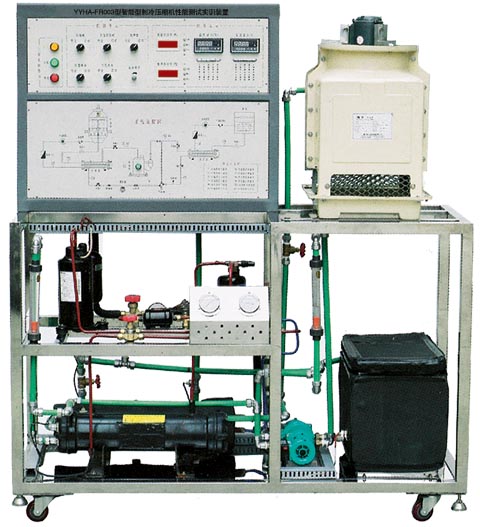

KYHA-FR005型智能型制冷壓縮機性能測試實訓裝置
一.主要用途：
KYHA-FR005型智能型制冷壓縮機性能測試實訓裝置，是制冷壓縮機性能參數的測定及制冷循環基本原理的演示，試驗工況調節、試驗數據采集及試驗數據處理有手動和自動兩種方式。適用于職業院校制冷專業相關課程的教學實訓。
二.技術要求及主要參數：
(1) 輸入電源：三相四線制 AC380V±10% 50Hz
(2) 裝置容量：＜4kVA
(3) 制冷劑：R22
(4) 第二制冷劑：R123
(5) 制冷量：2.5 kg
(6) 外形參考尺寸：1500×700×1700 mm3
三、設備詳細配置：
1) 實訓平臺：長×寬×高為1500mm×700mm×1700mm 1臺
2) 西門子主機：CPU224CN(AC/DC/RLY)主機 1套
3) 其它部分：被測壓縮機、冷凝器、冷卻塔、水泵、電磁流量計、電動調節閥、視液鏡、干燥過濾器、手動節流閥、儲液器、量熱器、加熱器
1套。
四、實驗項目：
�、攀煜ふ羝麎嚎s式制冷循環系統的基本結構和工作原理；
�、屏私鈬�(guó)際標準GB/T5773-2004容積式制冷壓縮機性能使用方法；
�、抢谜舭l(fā)器液體載冷劑循環法(主測法)求制冷壓縮機制冷量；
�、壤盟淅淠鳠崞胶夥�(輔測法)求制冷壓縮機制冷量；
�、芍�、輔測制冷量相對誤差的計算與分析；
�、手评錂C(jī)組能效比的計算與分析
|
