一、概述：
隨著社會的發展，人們的生活水平不斷提高，中央空調在大型商場、賓館、寫字樓、商住樓等許多方面得到越來越廣泛的應用。中央空調的設計、管理、維修在現代生活中也越來越重要。為便于人們了解、學習中央空調的基本原理、基礎知識，掌握其管理、維護及維修方法，本公司專業技術人員開發生產中央空調系列產品。
為了滿足各大中院校的教學需要，我公司在原來開發的中央空調實驗設備的基礎上，配備了RS-232串行通信接口，可直接與電腦連接，由電腦軟件控制整套實驗臺的運行，包括：總控制臺啟動、制熱、制冷水泵、壓縮機、冷卻風機、電磁閥、制冷、制熱的溫度設定、故障提示等。

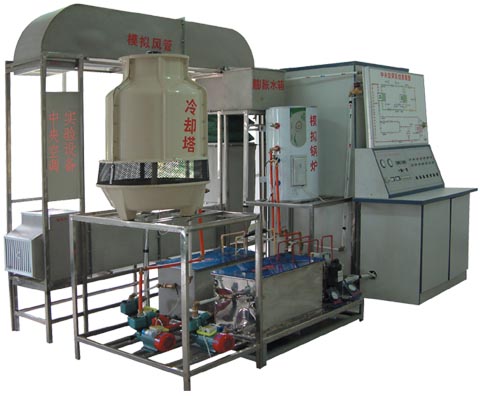

KYZK-VP1型中央空調實驗設備（PLC控制）（風管、房間綜合式）
二、功能：
KYZK-VP1型中央空調實驗設備（PLC控制）（風管、房間綜合式），最大的特點是，通過傳感器將空調狀況實時反饋至電腦(電腦自備)，能同時顯示蒸發器、冷凝器、模擬鍋爐、冷卻塔的進出口溫度，房間或風管溫度、隨時顯示設定溫度等。有利于教學記錄、采樣，通過打印可提供進行理論分析的依據。同時還可以在屏幕上看到演示全過程的走向。
KYZK-VP1型中央空調實驗設備（PLC控制）（風管、房間綜合式）是將中央空調微型化，同時保持整個中央空調系統的完整性和合理性。本實驗采用微機控制能單獨演示中央空調的夏天制冷、冬天制熱循環，控制系統由電腦控制與手動控制二種方法演示，為了解各物理參數的變化情況和系統的工作狀況。實驗臺增加了一些輔助結構，使其能人為地制造各種在實際中可能產生的系統故障，方便學員了解故障的產生和排除故障的方法。
本中央空調實驗設備配備了電腦插口、電壓表、電流表、壓力表、溫度顯示器、工作指示燈、故障演示按鈕。壓縮機、蒸發器（透明蓋）、冷凝器（透明蓋）、壓力控制器、毛細管、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻一級泵、冷卻二級泵、制冷一級泵、制冷二級泵等。
系統在產生這些故障后，按照說明書中列出的各種解決方法，系統能很快恢復正常。
三、結構：
1、控制臺主要組成：
電腦插口、電壓表、電流表、高低壓力表、溫度顯示器、工作指示燈、故障演示開關等。
2、制冷系統主要組成：
壓縮機、蒸發器（透明蓋）、冷凝器（透明蓋）、壓力控制器、毛細管、過濾器、膨脹閥、視液鏡、儲液器、電磁閥、截止閥、噴淋式冷卻塔、冷卻一級泵、冷卻二級泵，制冷一級泵、制冷二級泵等。
3、制熱系統主要組成：
電熱式模擬鍋爐、制熱溫度調節器、制熱水泵。
4、管路組成及循環過程：
中央空調制冷、制熱循環輸送管路采用最新型彩色鋁塑管以及銅件連接（彩色管道、三通、彎頭、電磁閥、制冷、制熱風機盤管等），并標有明顯的走向標志。輸送管路經磁閥、風機盤管送給房間，或模擬風管，根據的需溫度對調節風速開關（高、中、低檔）進行調節。
5、循環過程原理電教板：
彩燈逐點閃爍循環演示，觀察、了解各物理參數的變化情況系統的工作狀況。
6、串行通信接口，可直接與電腦連接，由電腦軟件控制整套實驗臺的運行，包括：總控制臺啟動、制熱、制冷水泵、壓縮機、冷卻風機、電磁閥、制冷、制熱的溫度設定、故障提示等。
7、風管上裝有側送風百葉（雙層、單層百葉）、下送風散流器（方形、圓形散流器）。
四、中央空調實驗設備主要技術參數：
|
項 目
|
主要技術參數
|
|
制 冷
|
制 熱
|
|
電 源
|
～50Hz 220V
|
|
額定功率
|
2900W
|
2300W
|
|
額定電流
|
14.0A
|
11.0A
|
|
制 冷 劑
|
R22 5Kg
|
|
外形尺寸
|
350 × 220 × 280(cm)
|
|
冷卻水泵
|
2.5 m 3 /h 揚程＞ 15 米
|
|
制冷水泵
|
1.8 m 3 /h 揚程＞ 15 米
|
|
制熱水泵
|
1.8 m 3 /h 揚程＞ 15 米
|
|
模擬鍋爐
|
1800W 8.5A
|
|
風機盤管
|
3500 m 3 /h
|
|
冷熱風管
|
排熱量 1.6KV ；排熱面積 8.5m 2
|
|
送 風 機
|
2100m 3 /h
|
注：以上參數若有變動，以產品所注參數為主。
五、操作說明
(一)、實驗前準備工作
接通總控臺電流，合上空氣開關，首先，查看微機控制臺信息是否正常，觀察有無綠燈閃亮，若沒有要檢查輸入接口或電源。然后，將選擇按鈕選定"制冷"處，進行預加水。
冷凝器側預加水：將水灌入冷卻塔的接水盤中，關閉截止閥F10,將冷卻水泵按鈕K1處于工作狀態（綠燈亮），至冷凝器水加滿為止，冷凝器水箱水滿與否可以透過有機玻璃板觀察到（注意：水不能滿出冷凝器外殼）。加好水后，關閉冷卻水泵，并打開截止閥F10。
蒸發器側預加水：關閉截止閥F3、F4，打開截止閥F2，將制冷水泵按鈕K3處于工作狀態（綠燈亮），由膨脹水箱水，加至蒸發器中，加滿為止，蒸發器水箱水滿與否可以通過有機玻璃板觀察到，加好之后，關閉制冷水泵，并關閉截止閥F2。
鍋爐測預加水：打開截止閥F3、F4和排水閥F6，關閉F1、F2，將制熱水泵按鈕K7處于工作狀態（綠燈亮），往鍋爐加水，直至排水閥F6有較大的水流出，然后關閉F6，關閉制熱水泵，停止加水，再關閉截止閥F4。
（二）操作過程
1、制冷實驗
在確保水已加滿后，打開截止閥F1、F2、F10，關閉截止閥F3、F4。冷卻水泵K1、冷卻風機K2、制冷水泵K3、壓縮機K4、電磁閥ⅠK5、電磁閥ⅡK6、處于工作狀態，（綠燈亮），制熱水泵K7處于關閉狀態，（紅燈亮）。選擇功能按鈕選定
"制冷"處，把制冷溫控傳感器放入蒸發器內，所顯示的是蒸發器的當時溫度。根據要求選擇設定按鈕，確定溫度，（注：設定溫度必須低于當時蒸發器的溫度，否則，壓縮機不能工作），此時，制冷指示燈亮。待制冷至設定的溫度時，即會自動停機。第二次啟動之前要將壓縮機延時選擇定為8-10分為宜，使壓力平衡，方可啟動。
2、制熱實驗
接通控制臺電源，接通模擬鍋爐加熱按鈕，將旋轉鈕選擇打向40°C左右。打開截止閥F3、F4，關閉截止閥F1、F2，制熱水泵處于工作狀態（綠燈亮），將K1、K2、K3、K4關閉狀態，將功能選擇按鈕選定"制熱"處，然后，根據要求選擇設定按鈕，確定溫度，此時，制熱指示紅燈亮，當制熱達到設定溫度時，即會自動停機。
3、溫度巡測及風速調節
由微機控制，可以同時顯示所有當前溫度和設定溫度。
手動控制，需分別按顯示溫度的按鈕，通過溫度顯示器，觀察當前溫度。
模擬房間，可根據需要進行開、關，風速Ⅰ、Ⅱ、Ⅲ檔進行演示。
模擬風管，根據風口Ⅰ（散流器）、風口Ⅱ（可調散流器），進行演示。為了使能達到最佳演示效果，請分別進行模擬房間、模擬風道的演示。
六、中央空調故障、故障現象及恢復方法
（一）制冷故障
|
序號
|
故障名稱
|
故障產生辦法
|
故障現象
|
故障解決方法
|
備注
|
|
1
|
漏氟
|
從截止閥 jf4 充氟口放氟
|
風機盤管無冷風，系統壓力偏低，膨脹閥后液管結霜
|
加氟至正常
|
*
|
|
2
|
氟太多
|
從截止閥 jf4 充氟口加氟至壓縮機 1.2 倍電流
|
風機盤管冷風不強，視液鏡有液狀制冷劑，系統壓力偏高
|
放氟至正常電流
|
|
|
3
|
膨脹閥損壞
|
關截止閥 jf4 ，全關即全堵，半關即半堵
|
視液鏡有液狀制冷劑，風機盤管無冷風
|
完全打開截止閥Ⅱ
|
|
|
4
|
壓縮機吸 氣口堵塞
|
關截止閥 jf4 ，全關即全堵，半關即半堵
|
風機盤管無冷風，視液鏡有液狀制冷劑，壓縮機聲音沉悶
|
完全打開截止閥Ⅰ
|
|
|
5
|
系統冷卻側 水泵不轉
|
將按鈕 k1 處于關閉狀，紅燈亮
|
系統高壓側壓力升高，電流增大，壓縮機過載保護器斷開
|
將按鈕恢復正常
|
|
|
6
|
冷卻塔風機 不轉
|
將按鈕 k2 處于關閉，紅燈亮
|
系統高壓側壓力升高，電流增大
|
將按鈕恢復正常
|
|
|
7
|
制冷水泵不 轉
|
將按鈕 k3 處于關閉狀態，紅燈亮
|
風機盤管無冷風，蒸發器側水出現結冰現象
|
將按鈕恢復正常
|
|
|
8
|
壓縮機過載 保護器損壞
|
將按鈕 k4 處于關閉狀態，紅燈亮
|
壓縮機不啟動
|
5-8 分鐘將按鈕恢復正常
|
|
|
9
|
壓縮機啟動 電容故障
|
|
壓縮機不啟動，電流增大，過載保護斷開
|
|
**
|
|
10
|
電磁閥
|
將按鈕 k5 處于關閉狀態
|
風機盤管無冷風吹出，蒸發器側水出現結冰現象
|
將按鈕恢復正常
|
|
|
11
|
室內側漏水
|
將塞子塞住水口或?qū)⒊鏊芸谔Ц?
|
集水盤有積水
|
拿掉塞子或恢復出水管口高度
|
|
注意：
1、所有故障應單獨模擬：
2、"*"為了節約氟里昂及防止污染，此故障模擬方法可如下：
在系統正常運行情況下，將截止閥jf1及截止閥jf3 完全關閉，運行約半分鐘后完全關閉截止閥jf2，打開截止閥jf1，即可模擬此故障。
故障恢復方法：將截止閥jf2及截止閥jf3完全打開約半分鐘后依次關閉
截止閥jf2、截止閥jf3。
3、"**"模擬此故障極易引起壓縮機損壞，本實驗臺不模擬此故障。
（二） 制熱故障
|
序號
|
故障名稱
|
故障產生辦法
|
故障現象
|
故障解決方法
|
備注
|
|
1
|
制熱水泵不轉
|
將按鈕 k7 處于 關閉狀態
|
風機盤管無 熱風吹出
|
將按鈕恢復正常
|
|
|
2
|
電磁閥故障
|
將按鈕 k5 處于 關閉狀態
|
風機盤管無 熱風吹出
|
將按鈕恢復正常
|
*
|
七、主要配置：
1、制冷系統配置：
�。�1）2p 松下萬寶空調壓縮機器 1 臺
�。�2）2p 蒸發機器 1 個
�。�3）2p 冷凝器 1 個
�。�4）蒸發器冷卻水箱 1 個
�。�5）冷凝器冷卻水箱 1 個
（6）高低壓、壓差控制器 1 個
�。�7）3/8 制冷劑流動觀察鏡 1 個
（8）3/8 手閥 2 個
�。�9）rf22np5a 熱力膨脹閥 1 個
（10）3.5mpa 抗震冷媒表高壓壓力表 1 個
�。�11）1.5mpa 抗震冷媒表低壓壓力表 1 個
�。�12）1/4 加液手閥 1 只
（13）水箱透明油機玻璃 2 塊
�。�14）900 × 1100mm 主機機組機架 1 個 |
（15）冷卻塔 3 噸 1 個
（16）25wz15-0.55 制冷水泵 550w 帶熱保護 2 個
（17）25wz12-0.37 冷卻水泵 2 個帶熱保護 370w
（18）球閥 4 只控制制冷制熱作用
（19）電磁閥交流 220v2 只控制房間，風管是否送冷溫氣
（20）熱力膨脹閥 1 個
（21）900 寬× 900 寬× 1000 高 mm 模擬房間 1 個
（22）350 風機盤管 1 個
（23）風機盤管控制開關 1 個三檔
（24）模擬風管 1 套，內裁面為 35 × 34cm
（25）4 ×6 冷凝器風管盤管 1 個
（26）180w 風管送風機 1 個
（27）45w 冷卻塔風機 1 個
（28）風管風機控制開關 1 個 |
2、制熱系統配置：
�。�1）hp50 、1500w 模擬鍋爐 1 個
�。�2）25wz15-0.55 制熱水泵 1 個
�。�3）模擬房間、風管、水箱同制冷系統
（4）中央空調系統演示木板 1 個 |
|
3、中央空調控制臺配置：
（1）3.5mpa 抗震冷媒高壓表 1 只
�。�2）1.5mpa 抗震冷媒低壓表 1 只
（3）30a 電源總開關 1 只
�。�4）交流 220v 電壓表 1 只
（5）直流 30a 電流表 1 只
�。�6）數碼溫度顯示器 1 套
（7）溫度選擇輕確開關 12 只
|
（8）制冷制熱輕確開關 4 只
（9）故障顯示輕確開關 7 只
（10）狀態指示燈 32 只
（11）鋁塑板實驗面板 1 塊
（12）實驗臺、實驗桌 1 套
（13）中央空調帶微機接口 1 個
（14）中央空調控制方法，即可通過實驗臺控制，又可通過電腦控制。 |
電腦用戶自配或代配
|
