一、系統概述：
KYHA-KT2型柜式空調技能實訓設備,采用真正的變頻空調及控制線路做為實訓考核對象。將柜式空調機組以真實布局方式放置在實訓架子上。學生可以真實看到空調機組在工作時候的狀態顯示及工作壓力指示，便于認識和掌握，其工作原理及操作使用維修技能，并能更好的掌握使用中出現的問題和處理常用故障的知識。

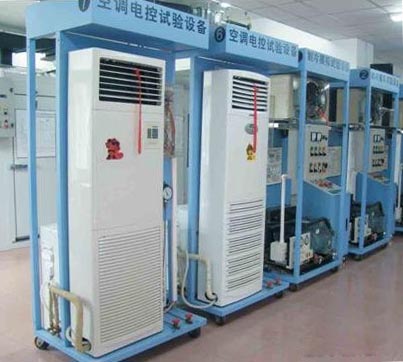

KYHA-KT2型柜式空調技能實訓設備
二、主要功能：
1、學習掌握變頻空調制冷系統及原理，可以更好的掌握維修技術。
2、學習掌握變頻空調控制電路的結構、組成及工作原理。
3、可設置15個故障點，學生可根據故障現象在故障檢測板上進行檢測和排除故障�？荚囅到y(tǒng)有一臺主控電腦控制所有故障點及設備運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、評分、打印等功能。
4、由于是應用真實的空調，可以進行折裝、制冷劑的充加等基本實訓。
三、技術參數：
1、工作電源： 交流AC220V 50HZ
2、安裝尺寸：1700×900×800（mm）
3、整機功率：1.5KVA
四、配置清單
| 序號 |
名稱 |
數量 |
| 1 |
臺式空調機殼 |
1套 |
| 2 |
機組 |
1套 |
| 3 |
傳感器 |
1套 |
| 4 |
交壓表 |
1個 |
| 5 |
低壓表 |
1個 |
| 6 |
溫度控制器1個 |
1個 |
| 7 |
手閥 |
2個 |
| 8 |
循環原理板 |
1個 |
| 9 |
控制電路板 |
1套 |
| 10 |
下吸風口 |
1個 |
| 11 |
上出風口 |
1個 |
| 12 |
銅管 |
1套 |
五、實訓項目
1、空調電氣控制系統原理
2、空調電氣控制系統調試與運行
3、空調電氣控制系統模擬故障與排故
4、空調電氣控制系統故障分析與維修
5、空調電氣控制系統應用
|
