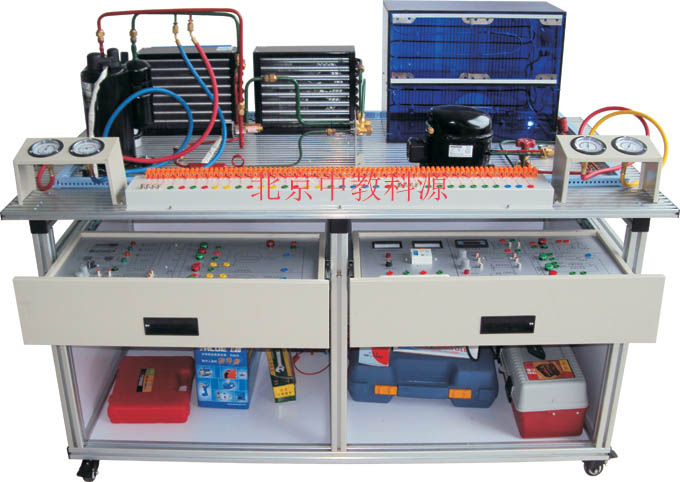

KYZL-212型變頻空調制冷制熱綜合實訓考核裝置
（現代制冷與空調系統技能實訓裝置）
一、變頻空調制冷制熱綜合實驗臺技術參數：
工作電源：AC220V±5%（單相）
額定頻率：50Hz
最大遙控距離/角度范圍：8m/80o
噪 音：內 37—44dB 外55dB
環境溫度：-5℃~40℃
相對濕度：：-5℃~40℃
整機功耗:：<1KW
壓縮機功率：空調1ph 冰箱1/10ph
制冷劑類型：空調：R22 冰箱：R12
二、空調器具有以下故障設置及操作：
|
編號
|
故障名稱
|
故障設置方法
|
|
1
|
漏氟
|
|
|
2
|
毛細管堵塞
|
|
|
3
|
氟太多
|
|
|
4
|
壓縮機吸氣口堵塞
|
|
|
5
|
冷凝器臟堵塞
|
|
|
6
|
蒸發器臟堵塞
|
|
|
7
|
壓縮機過載保護器
|
|
|
8
|
壓縮機啟動電容器
|
|
|
9
|
不制熱
|
|
|
10
|
室外風機不轉
|
|
|
11
|
室內風機不轉
|
|
|
12
|
溫控不靈
|
|
|
13
|
遙控接收頭損壞
|
|
|
14
|
整流電源電路故障
|
|
|
15
|
制冷系統故障
|
|
|
16
|
風門不動作
|
|
|
17
|
溫控探頭損壞
|
|
|
18
|
+5V電源故障
|
|
三、電冰箱具有以下故障設置及操作：
|
編號
|
故障名稱
|
故障設置方法
|
|
1
|
漏氟
|
|
|
2
|
毛細管堵塞
|
|
|
3
|
氟太多
|
|
|
4
|
壓縮機吸氣口堵塞
|
|
|
5
|
壓縮機啟動電容故障
|
|
|
6
|
不停機
|
|
|
7
|
燈不亮
|
|
四、變頻空調制冷制熱實驗臺組件配置清單：
|
序號
|
名稱
|
數量
|
性能及規格
|
|
1
|
實訓平臺
|
1臺
|
鋁型材實訓平臺 長*寬*高為1500mm*800mm*800mm |
|
2
|
空調系統模塊 |
1套
|
包含旋轉式壓縮機、室內熱交換器、室外熱交換器、四通換向閥、節流裝置、視液鏡、空調閥等 |
|
3
|
冰箱系統模塊 |
1套
|
包含活塞式壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等 |
|
4
|
電源及儀表模塊 |
1套
|
AC220V電源，交流電壓表0～250V、交流電流表0～5A |
|
5
|
冰箱電子溫控電氣控制模塊 |
1套
|
東芝GR-204E電子溫度控制模塊，可控制直冷式雙門電冰箱 |
|
6
|
冰箱智能溫控電氣控制模塊 |
1套
|
單片機控制、液晶顯示、雙溫控；具有速凍功能、智能控溫 |
|
7
|
空調電氣控制模塊 |
1套
|
空調通用控制模塊，具有制冷、制熱、通風、除濕控制功能 |
|
8
|
便攜式焊炬 |
1套
|
2升手提式焊炬 |
|
9
|
旋片式真空泵 |
1臺
|
TW-1A |
|
10
|
網絡布線
|
1套
|
屏蔽網線
|
|
11
|
產品說明書
|
1套
|
應具備詳細實驗指導資料
|
|
12
|
常用工具
|
1套
|
詳見“制冷制熱全套操作工具”
|
|
13
|
空調壓縮機
|
1臺
|
三菱 立式
|
|
14
|
冰箱壓縮機
|
1臺
|
臥式
|
|
15
|
空調冷凝器
|
1只
|
銅管/鋁質頁式
|
|
16
|
空調蒸發器
|
1只
|
銅管/鋁質頁式
|
|
17
|
四通閥
|
1只
|
銅質、電動
|
|
18
|
變頻空調控制主板
|
1套
|
與真變頻空調完全一致
|
|
19
|
遙控器
|
1只
|
紅外
|
|
20
|
手閥
|
4只
|
銅質
|
|
21
|
視液鏡
|
2只
|
圓鏡直視、銅質外殼
|
|
22
|
起動電容
|
1只
|
無極
|
|
23
|
風機
|
3個
|
單相
|
|
24
|
5W變壓器
|
1個
|
鐵芯
|
|
25
|
10W變壓器
|
1個
|
鐵芯
|
|
26
|
空調過濾器
|
1個
|
銅質、管狀
|
|
27
|
冰箱過濾器
|
1個
|
銅質、管狀
|
|
28
|
冰箱冷凝器
|
1個
|
鐵質噴塑、片式
|
|
29
|
冰箱蒸發器
|
1只
|
鋁質、管式
|
|
30
|
冰箱溫控器
|
1只
|
機械可調
|
|
31
|
實驗臺面板
|
1張
|
鋁塑絕緣
|
|
32
|
高壓表
|
2只
|
指針式
|
|
33
|
低壓表
|
2只
|
指針式
|
|
34
|
0-220V交流電表
|
1只
|
指針式
|
|
35
|
數顯溫度表
|
1只
|
數碼顯示
|
|
36
|
0-5A電流表
|
2只
|
指針式
|
|
37
|
航空插
|
2只
|
鋼質自鎖
|
|
38
|
保險管座
|
1個
|
管式
|
|
39
|
漏電保護開關
|
1個
|
單相雙線
|
|
40
|
電源插座
|
2個
|
萬能插
|
|
41
|
B型四腳開關
|
2只
|
帶燈開關
|
|
42
|
演示板
|
2塊
|
動態模擬制冷、制熱全過程
|
|
43
|
圓形銅管
|
1套
|
|
五、制冷制熱全套操作工具：
|
序號
|
名稱
|
數量
|
性能描述 |
|
1
|
氮氣、氧氣鋼瓶
|
2只
|
每套2只 |
|
2
|
彎管器
|
1付
|
鋼質 |
|
3
|
擴口器
|
1付
|
鋼質 |
|
4
|
鋼管割刀
|
1把
|
鋼質 |
|
5
|
剝線鉗
|
1把
|
多用 |
|
6
|
尖嘴鉗
|
1把
|
鋼質、絕緣 |
|
7
|
螺絲刀
|
2把
|
十字、一字各1把 |
六、每臺配制冷電路電氣控制實訓板
七、裝置結構：
(1)裝置采用模塊化設計，由導軌式鋁合金安裝平臺、空調系統、電冰箱系統、電氣控制系統等組成。
(2)導軌式鋁合金安裝平臺由標準規格的鋁合金工業型材組成，作為學生操作訓練的平臺，上面安裝有空調系統部件和冰箱系統部件。
(3)空調系統：包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等。
(4)電冰箱系統：包含冰箱壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等。
(5)電氣控制系統：采用模塊化設計，包含了電源及儀表模塊、熱泵空調電氣控制模塊、冰箱電子溫控控制模塊、冰箱智能溫控控制模塊。
(6)電源及儀表模塊：單相三線制220V交流電源供電。交流電壓表1只，測量范圍：0～250V；交流電流表1只，測量范圍0～5A，用于測量系統啟動電流及監測系統正常工作電流。
八、實訓項目：
1．空調系統管路設計、組裝、接線和調試項目
管路設計任務
空調系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管、管路焊接等）
系統組裝任務
將設計好的管路安裝到對應部件的合理位置并完成對空調系統的保壓、檢漏
系統接線任務
判斷空調壓縮機的繞組，完成空調系統的線路鋪設和連接
2．電冰箱系統管路設計、組裝、接線和調試項目
管路設計任務
冰箱系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管等）
系統組裝任務
將設計好的管路安裝到對應部件的合理位置并完成對冰箱系統的保壓、檢漏
系統接線任務
判斷冰箱壓縮機的繞組，完成冰箱系統的線路鋪設和連接
