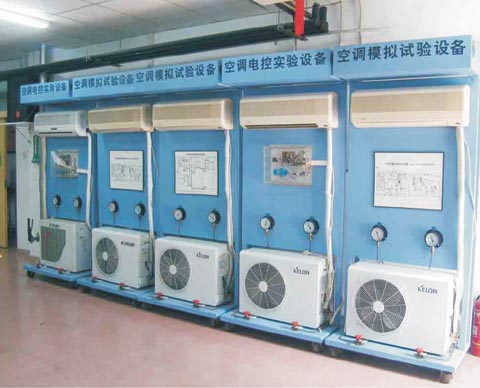

KYHA-KT3型家用分體空調技能實訓設備
一、系統概述：
KYHA-KT3型家用分體空調能實訓設備,采用真空變頻空調及控制電路做為實訓對象，將制冷管道分層次的展開布局，并配備相應的設備和管道，學生可以很輕松地掌握了解變頻空調制冷系統的結構及工作原理，而且還能夠做五種不同的功能介紹和演示，可以更好的加深對空調電路的理解。
二、主要功能：
①．學習掌握變頻空調制冷系統的結構及原理，同時可以更好的掌握維修技藝。
�、冢畬W習掌握變頻空調控制電路的結構、組成及工作原理。
�、郏稍O置多個故障點，學生可根據故障現象在故障檢測板上進行檢測和查找。考試系統有一臺主控電腦控制所有故障點及設備運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、評分、打印等功能。
④．可以人為的改變空調的運行狀況，實現壓縮機頻率的快速變化，掌握各種運行參數變化，對空調運行的影響及各種保護措施。
�、荩捎谑菓谜鎸嵉目照{(diào)，可以進行折裝、制冷劑的充加等基本實訓。
三、技術參數：
工作電源： 交流AC220V 50HZ
安裝尺寸：1800×850×700（mm）
整機功率：1KVA
四、配置清單
|
序號
|
名稱
|
數量
|
備注
|
|
1
|
空調轉動百葉窗
|
1套
|
|
|
2
|
吸風機組
|
1套
|
|
|
3
|
傳感器
|
1套
|
|
|
4
|
交壓表
|
1個
|
|
|
5
|
低壓表
|
1個
|
|
|
6
|
溫度控制器1個
|
1個
|
|
|
7
|
手閥
|
2個
|
|
|
8
|
循環原理板
|
1個
|
|
|
9
|
控制電路板
|
1套
|
|
|
10
|
下吸風口
|
1個
|
|
|
11
|
上出風口
|
1個
|
|
|
12
|
銅管
|
1套
|
|
五、實訓項目
1、空調電氣控制系統原理
2、空調電氣控制系統調試與運行
3、空調電氣控制系統模擬故障與排故
4、空調電氣控制系統故障分析與維修
5、空調電氣控制系統應用
|
