數控實驗室60座30桌基本配置內容：
|
序號
|
名 稱
|
數量
|
單位
|
備 注
|
|
1
|
6140數控車床(教學型)
|
1
|
臺
|
它可與計算機構成雙向通訊，與CAD/CAM軟件設計聯網實物加工。此機床帶10/100兆以太網卡、USB接口。 |
|
2
|
XH714數控加工中心機床
|
1
|
臺
|
此機床具備加工中心機床功能；又具備數控銑床功能。它可與計算機構成通訊，與CAD/CAM軟件設計聯網加工。此機床帶10/100兆以太網卡、USB接口。 |
|
3
|
125型數控銑床教學/生產兩用型
|
1
|
臺
|
它可與計算機構成通訊，與CAD/CAM軟件設計聯網加工 |
|
4
|
實驗室計算機學生機配置(TCL品牌)
|
30
|
臺
|
長城嘉翔S-SK30E Intei pentium4517，3.0G/512MDDR/80G（7200轉）/DVD-ROM/17寸純平顯示器，時尚粉烤機箱、超薄鍵盤、3D光電鼠標。 |
|
5
|
教師機配置( TCL品牌)
|
1
|
臺
|
長城嘉翔S-SK30E Intei pentium4517，3.0G/512MDDR/80G（7200轉）/DVD-ROM/17寸純平顯示器，時尚粉烤機箱、超薄鍵盤、3D光電鼠標。 |
|
6
|
數控仿真教學軟件、多媒體教學軟件、CAD/CAM編程軟件
|
30
|
套
|
數控仿真軟件分服務器端和客戶端.可以實現相互對話,文件傳輸。一桌三套軟件，由學生操作實習模擬 |
|
7
|
編程手冊（車/銑）電子盤
|
1
|
張
|
內有詳細的編程指令與格式 |
|
8
|
鼠標墊
|
1
|
套
|
|
|
9
|
防塵罩
|
1
|
套
|
|
|
10
|
交換機
|
2
|
臺
|
控制所有計算機與車/銑床通訊，組成局域網 |
|
11
|
學生桌/教師桌
|
30/1
|
張
|
1400*600mm供學員和教師用（一張桌二座位） |
|
12
|
教師椅
|
1
|
張
|
旋轉升降式 |
|
13
|
學生凳
|
60
|
張
|
供學員用（塑料膠管）型 |
|
14
|
電源線、網線、壓線板、水晶頭
|
1
|
套
|
由安裝員現場支配 |
|
15
|
安裝/調試
|
1
|
套
|
由安裝員完成 |
三、數控仿真軟件簡介
（一）軟件運行環境：
1、軟件平臺： WIN2000(SP4版本)/WINXP
硬件建議：顯示器屏幕分辨率使用800×600、CPU頻率1.0G或以上，內存128M或以上。
軟件以標準的X86兼容構架為硬件平臺，在不同的操作現場，可靈活配置系統構成，以滿足用戶對性能、成本、安裝方式、使用環境等多方面的綜合要求。以DOS或Windows系列操作系統為軟件平臺，具有豐富的軟件基礎和充分的升級潛力。
2、本軟件為網絡版：它分教師機（服務器）端和學生機 （客戶）端。教師可與學生進行網絡對話、文件傳輸；教師機可以在線觀察、編輯和模擬學生的加工文件；可以控制已登陸的學生電腦進行關機與重啟；學生在局域網內任意一臺電腦上用自己的姓名和密碼登陸到服務器上，使用自己以前的加工文件。
（二）功能描述與使用：
全中文菜單式控制界面，適合中國國情�？梢詼p輕培訓難度，縮短人員培訓時間，降低培訓成本。
本系統采用了新穎的"即時參"技術，內建中文在線手冊。在使用中遇到的問題可在屏幕上查閱參考手冊，提高工作效率。
具有圖形跟蹤能力、旋轉、縮放的窗口編程功能，可使用戶在編程的同時觀察到程序路徑。在程序編制結束后還可以使用"快速圖形仿真"功能驗證刀具運行軌跡。
兼容國內外多種數控系統的控制程序格式。并可直接接收MASTERCAM、Cimatron、Pro/E、UG等CAD/CAM軟件生成的控制程序。
支持3.5寸磁盤驅動器拷貝控制程序。
支持NetBEUI協議、IPX/SPX協議和TCP/IP協議，通過網絡傳輸控制程序。
數控仿真軟件教師機端控制界面
數控仿真軟件學生機端界面 數控加工文件查看器
數控車床仿真軟件界面 數控銑床仿真軟件界面
車床CAD/CAM軟件界面 銑床CAD/CAM軟件界面
多媒體教學特點

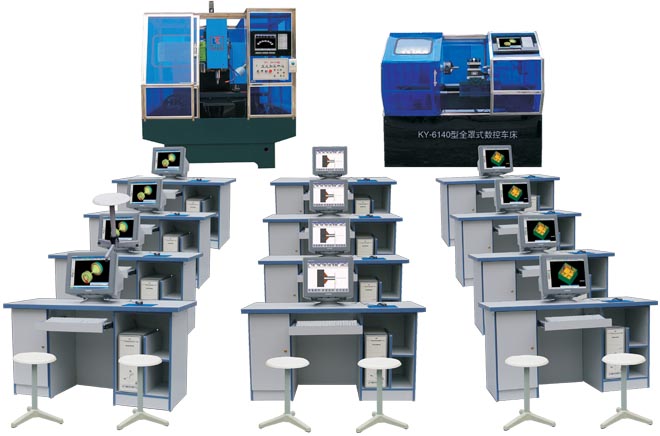

KYSK-220型機電一體化數控實驗室是一款數控教學仿真軟件集合多媒體教學軟件與CAD/CAM軟件內容為一體的綜合型數控實驗室。
集合多媒體后，數控實驗室的教師可以非常方便地完成電腦網絡教學任務，包括黑屏肅靜、廣播教學、屏幕監視、兩人對話、多方討論、電子教鞭、電子舉手、鎖定學生機、班級管理、遠程關機等視頻流的網絡教學。
運行教師機程序后會出現登錄對話框它要求您輸入登錄密碼與頻道號，默認登錄密碼為空，默認頻道號為0，教師機在系統設置中的頻道號或上次登錄的頻道號，系統安裝完畢后頻道號為0，頻道號可設置為0～99。
學生機軟件安裝完畢后，屏幕右下角會出現一電腦圖標，如該圖標為黑色 ，表示該學生機未登錄上教師機。如為藍色 ，表示教師機已啟動，該學生已登錄上教師機。
文件分發功能強大且易用，可以定義宏目錄，如教師把數控程序文件可以同時分發給教室時的所有學生。你可以將一個或多個文件一次性的傳輸?shù)街付ǖ膶W(xué)生機上。這樣就可以做到網上分發試卷或演示課件等，你真的可以體會網絡教學的輕松與寫意。
如在CAD/CAM軟件上制作一款三維曲面工件時，通過多媒體軟件，學生可通過計算機在自己的座位上看教師在教師機上進行三維曲面制作步驟，生成刀具路徑、圖形模擬、自動編程等等內容。
KY、XH714型數控加工中心機床

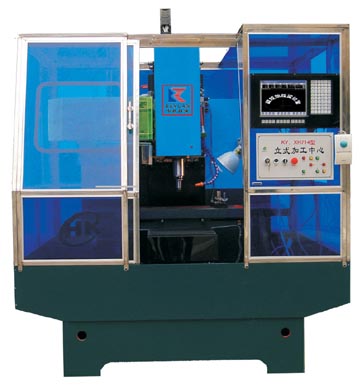

加工中心機床外形圖

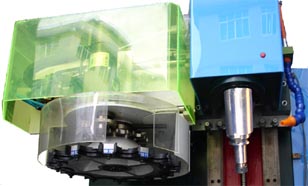

機床12把斗笠式刀庫系統
一、機床特點：
KY、XH714型數控加工中心機床是我廠引進先進技術而研制開發的中型通用立式自動化加工機床,它采用全封閉外罩防護，采用臺灣斗笠式刀庫氣動換刀快速方便。適用于加工工程塑料、有機玻璃、石蠟等各類機械零件和具有復雜型腔模具及標準化模板加工，一次裝夾可完成銑、鉆等多工序的加工，刀具可12把連換加工。控制系統2006M數控系統內置CAD/CAM軟件可自動生成數控加工程序，為用戶提供模具及復雜零件設計加工最快捷最完美的一體化解決方案。
二、機床結構：
◆ 機床導軌采用高碳鋼圓形直線導軌，滾珠絲桿傳動，采用金屬直線導軌制造，剛性好，精度高。
◆ 機床主軸采用變頻器實現無級調速。主軸帶自動拉刀功能。
◆ 機床外形采用全封閉外罩防護，操作安全，適合于學校學員使用。
◆ 快速可靠的臺灣斗笠式刀庫系統，具有雙向任意位置選刀能力。
三、數控系統主要功能：
◆控制軸數：四軸三聯動
◆顯示界面：12寸彩色液晶顯示器
◆程序容量：標準配置40GB硬盤。帶USB接口、帶10/100M網卡、帶RS232串口。
◆圖形顯示：加工軌跡圖形仿真，加工過程實時三維跟蹤顯示。圖形無級縮放、平移、旋轉。
◆操作方式：自動、手動、定長進給、單段/連續、暫停、手輪等。
◆插補軌跡：直線、圓弧、樣條曲線。
◆通訊方式：USB拷貝、RS232串口通訊、TCP/IP網絡方式、DNC方式。
◆系統采用新穎的即時參技術，內建中文在線手冊，手冊用戶可自行設計
◆與通用軟件兼容，直接使用其生成的數控加工G代碼程序進行加工。
◆國內首創數控系統內置CAD/CAM繪圖自動編程軟件。
四、主要技術參數：
|
項 目
|
參 數
|
項 目
|
參 數
|
|
三軸行程(X×Y×Z)
|
500×400×300 mm
|
手動進給率
|
0-2000mm/min
|
|
主軸端面至工作臺面距離
|
100/410 mm
|
分辨率
|
0.01mm
|
|
主軸中心至立柱滑軌面距離
|
280 mm
|
滾珠絲桿(直徑X節距)
|
25×6mm
|
|
工作臺尺寸(長×寬)
|
800×410 mm
|
定位精度
|
0.08/300mm
|
|
T型槽(寬度X數量X間距)
|
12×3×110 mm
|
重復定位精度
|
±0.05mm
|
|
工作臺最大載荷能力
|
50Kg
|
自動換刀方式
|
主軸頭浮動式
|
|
主軸電機
|
750W
|
刀具選擇方式
|
雙向任意式
|
|
主軸轉速(無級)
|
50-3000rpm
|
刀庫容量
|
12把
|
|
主軸定位
|
光電感應式
|
氣壓力
|
6Kg/cm2
|
|
主軸錐度
|
BT40
|
切削冷卻方式
|
壓縮空氣
|
|
主軸直徑
|
75 mm
|
機器總功率
|
2KVA
|
|
X、Y、Z軸電機扭矩
|
8n.m
|
機床重量
|
750kg
|
|
三軸快速移動速度
|
1.5m/min
|
機床外形尺寸（長X寬X高）
|
1800×1545×2280 mm
|
|
切削進給率
|
1-1500mm/min
|
KY-714
|
12寸彩色液晶顯示器
|
KY、6140型全罩式數控車床

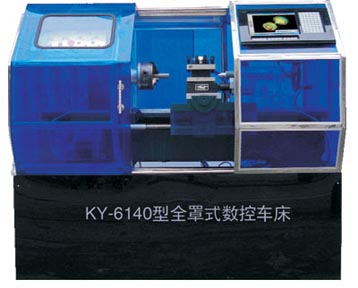

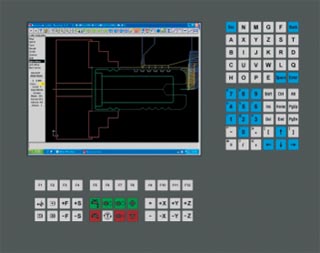

KY、6140型全罩式數控車床外形圖 車床采用12寸液晶顯示屏
一、特點：
KY、6140型數控車床是設計精巧的經濟型教學數控車床，外殼采用全封閉防護設計。配備高可靠性的KY數控系統。根據人體工程學原理，采用機電一體化方式設計，造型美觀，操作簡便，效率高，可以完成端面、外圓、內孔、球面、錐面等母線為二次曲線的各種回轉體的車削加工，所以它特別適合于教學事業。
本機床縱向、橫向走刀均采用高精度絲桿和螺桿，混合式步進電機驅動，定位精度高，轉矩大，主軸采用變頻調速器，可實現無級調速。機床采用4工位自動轉位刀架，適用于加工形狀復雜的零件。
KY、6140型數控車床加工的主要對象有：硬質工程塑料、純塑料、木制品等。
二、數控系統主要功能：
◆ 控制軸數：二軸三聯動
◆ 顯示界面：10寸彩色液晶顯示器
◆ 圖形顯示：加工軌跡圖形仿真，加工過程實時二維圖形跟蹤顯示。圖形無級縮放、平移、旋轉。
◆ 操作方式：自動、手動、定長進給、單段/連續、暫停、手輪等。
◆ 插補軌跡：直線、圓弧、樣條曲線。
◆ 通訊方式：USB拷貝、RS232串口通訊、TCP/IP網絡方式、DNC方式。
◆ 系統采用新穎的即時參技術，內建中文在線手冊，手冊用戶可自行設計
◆ 國內首創數控系統內置CAD/CAM繪圖自動編程軟件。
三、機床主要參數：
|
項 目
|
參 數
|
| 三爪卡盤 |
Φ160mm |
| 床身上最大回轉直徑 |
Φ400mm |
| 最大工件長度 |
400mm |
| 電動刀架 |
四工位 |
| 主軸轉速、無級變速 |
100------2000rpm |
進給量范圍
|
10-----1500mm/min |
| 最小設定單位、縱向 |
0.01mm |
| 最小設定單位、橫向 |
0.005mm |
| 數據格式執行標準 |
ISO |
| 主電機功率 |
0.75kw |
機床外型尺寸
|
1720×1100×1480mm |
| 機床重量 |
500kg |
