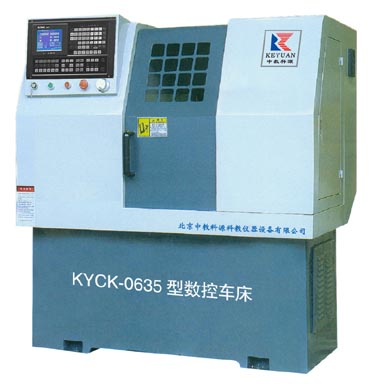

KYCK-0635型數控車床(教學/生產兩用)
|
|
|
| |
一、概述：
KYCK-0635型數控車床(教學/生產兩用型)本機床采用機電一體化設計，外形美觀、結構合理、用途廣泛、操作方便，能夠自動完成切削各種零件的內外圓、切槽、端面、任意錐度、球面及各種公、英制圓柱、圓錐的螺紋加工。本機床結構設計合理、噪音低、定位精度高，廣泛用于電器、汽車、摩托車零配件、五金工具、電機閥門、水暖管道及其它零配件加工。
二、功能、特點：
1、電動刀架：
采用蝸輪螺桿傳動，先進的三齒盤嚙合螺桿鎖緊的工作原理。由數控系統控制自動轉位換刀。刀架轉位速度快，轉位精度高，刀架重復精度≤0.005mm。
2、集中潤滑油泵：
機床采用集中手動潤滑油泵可以做到自動潤滑，能夠定時、定量進行加油，確保各部件運動平穩良好，大大提高機床精度和使用壽命。
3、精密滾珠絲桿副：
機床采用高精度滾珠絲桿傳動效率高達85-95%，為傳傳統絲桿的2-4倍。傳動無間隙、無顫動、低速無爬行現象，機床具有定位精度及重復定位精度高等特點。絲桿與進給電機直接連接，可靠性高，機床精度有保證。
|
| |
4、主要技術參數：
|
項 目
|
單位
|
規格
|
|
床身上最大回轉直徑
|
mm
|
Φ350
|
|
主軸卡盤直徑
|
mm
|
Φ160
|
|
主軸通孔直徑
|
mm
|
Φ36
|
|
主軸轉速范圍
|
rpm
|
100-2000（無級）
|
|
最小設定單位
|
mm
|
0.001
|
|
電動刀架
|
工位
|
4
|
|
X軸快速進給
|
mm／min
|
5000
|
|
Z軸快速進給
|
mm／min
|
6000
|
|
重復定位精度
|
mm／min
|
±0.01
|
|
主電機功率
|
KW
|
2.2
|
|
外形尺寸（長×寬×高）
|
mm
|
1400×1000×1500
|
|
數控系統標配：華興；選配：西門子802C、廣數、華中等
|
|
|
|
|

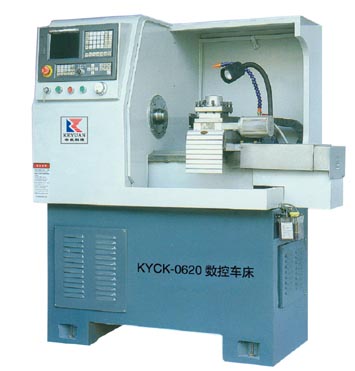

| KYCK-0620型數控車床(教學/生產兩用型)
|
|
| 主要技術參數：
|
項 目
|
單位
|
規格
|
|
床身上最大回轉直徑
|
mm
|
Φ260
|
|
主軸卡盤直徑
|
mm
|
Φ160
|
|
主軸通孔直徑
|
mm
|
Φ38
|
|
主軸轉速范圍
|
rpm
|
100-2000（無級）
|
|
最小設定單位
|
mm
|
0.001
|
|
電動刀架
|
工位
|
4
|
|
X軸快速進給
|
mm／min
|
5000
|
|
Z軸快速進給
|
mm／min
|
6000
|
|
重復定位精度
|
mm／min
|
±0.01
|
|
主電機功率
|
KW
|
2.2
|
|
外形尺寸（長×寬×高）
|
mm
|
1300×800×1500
|
|
數控系統標配：華興；選配：西門子802C、廣數、華中等
|
|
|
|
|

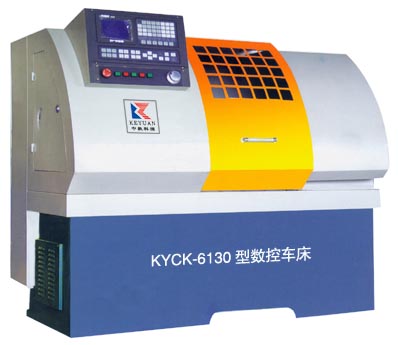

KYCK-6130型數控車床(教學/生產兩用型)
|
|
| KYCK-6130型數控車床采用機電一體化設計，外形美觀、結構合理、用途廣泛、操作方便，能夠自動完成切削各種零件的內外圓、切槽、端面、任意錐度、球面及各種公、英制圓柱、圓錐的螺紋加工。
KYCK-6130型數控車床主軸配卡盤，工件裝夾方便，加工精度高，機床利用率高，特別適用于大批量的小零件。
本機床結構設計合理、噪音低、定位精度高，廣泛用于電器、汽車、摩托車零配件、五金工具、電機閥門、水暖管道及其它零配件加工。
|
|
|
|
項 目
|
單位
|
規格
|
|
床身上最大回轉直徑
|
mm
|
Φ360
|
|
拖板上回轉直徑
|
mm
|
Φ130
|
|
主軸卡盤直徑
|
mm
|
Φ200
|
|
主軸通孔直徑
|
mm
|
48
|
|
最大加工工件長度
|
mm
|
350
|
|
行程X軸
|
mm
|
150
|
|
行程Z軸
|
mm
|
350
|
|
主軸轉速范圍
|
rpm
|
500-3000（無級）
|
|
最小設定單位
|
mm
|
0.001
|
|
電動刀架
|
工位
|
4
|
|
X軸快速進給
|
mm／min
|
4000
|
|
Z軸快速進給
|
mm／min
|
6000
|
|
重復定位精度
|
mm／min
|
±0.01
|
|
主電機功率
|
KW
|
3
|
|
重量（約）
|
Kｇ
|
1000
|
|
外形尺寸（長×寬 ×高）
|
mm
|
1400×1000×1500
|
|
數控系統標準配置：華興；選配：西門子802C、廣數、華中等
|
|
|
|
|
KYCK-6150型數控車床(教學/生產兩用型)
|
|
| KYCK-6150型數控車床采用機電一體化設計，外形美觀、結構合理、用途廣泛、操作方便，能夠自動完成切削各種零件的內外圓、切槽、端面、任意錐度、球面及各種公、英制圓柱、圓錐的螺紋加工。
KYCK-6150型數控車床主軸配Φ250 mm三爪卡盤，工件裝夾方便，加工精度高，機床利用率高，特別適用于大批量的小零件。
KYCK-6150型數控車床結構設計合理、噪音低、定位精度高，廣泛用于電器、汽車、摩托車零配件、五金工具、電機閥門、水暖管道及其它零配件加工。
|
|
|
|
項 目
|
單位
|
規格
|
|
床身上最大回轉直徑
|
mm
|
Φ560
|
|
拖板上回轉直徑
|
mm
|
Φ300
|
|
主軸卡盤直徑
|
mm
|
Φ750
|
|
主軸通孔直徑
|
mm
|
70
|
|
主軸錐度
|
莫氏
|
MT10
|
|
最大加工工件長度
|
mm
|
350
|
|
行程X軸
|
mm
|
300
|
|
行程Z軸
|
mm
|
750
|
|
主軸轉速范圍
|
rpm
|
100-2000
|
|
最小設定單位
|
mm
|
0.001
|
|
電動刀架
|
工位數
|
4
|
|
X軸快速進給
|
mm／min
|
4000
|
|
Z軸快速進給
|
mm／min
|
6000
|
|
重復定位精度
|
mm／min
|
±0.01
|
|
主電機功率
|
KW
|
5.5
|
|
重量（約）
|
Kｇ
|
2600
|
|
外形尺寸（長×寬 ×高）
|
mm
|
2250×1200×1550
|
|
數控系統標準配置：華興；選配：西門子802C、廣數、華中等
|
|
|
|
|

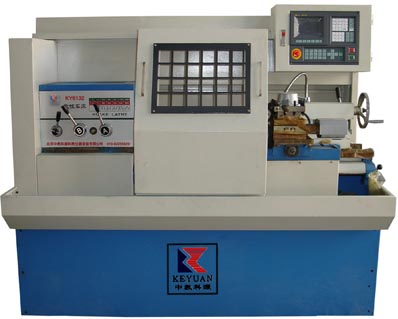

KY.CNC-6132型數控車床（教學/生產兩用型）
|
|
| 一、機床的用途和特性
KY.CNC-6132型臥式數控車床采用機電一體化設計，外形美觀，結構合理，用途廣泛，操作方便。
該機床床身導軌采用超音頻淬米工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾珠絲桿傳動；動態響應優良，整機噪音低。
KY.CNC-6132型臥式數控車床對于大、中、小批量、多品種、多規格零件的輪番加工有較強的適應能力，尤其是加工圓錐面、圓球面等特形零件更能顯示出它效率高、質量穩定可靠的優越性。
二、機床的主要規格與參數
|
|
|
|
項 目
|
單位
|
規格
|
|
床身上最大工件回轉直徑
|
mm
|
320
|
|
最大工件長度
|
mm
|
750
|
|
主軸轉速范圍
|
rpm
|
100-1600
|
|
主軸錐孔
|
英氏
|
6＃
|
|
電動刀架
|
工位
|
4
|
|
X軸快速進給
|
mm／min
|
3000
|
|
Z軸快速進給
|
mm／min
|
6000
|
|
Z軸定位精度
|
mm
|
±0.02
|
|
X軸重復定位精度
|
mm
|
精度 0.005
|
|
Z軸重復定位精度
|
mm
|
0.01
|
|
尾座套筒內孔錐度
|
英氏
|
4號
|
|
主電機功率
|
kw
|
3／4.5
|
|
冷卻泵功率
|
kw
|
0.09
|
|
機床凈重量
|
KG
|
1400
|
|
數控系統標準配置：華興；選配：法那科、西門子802C、廣數、華中等
|
|
|
|
|

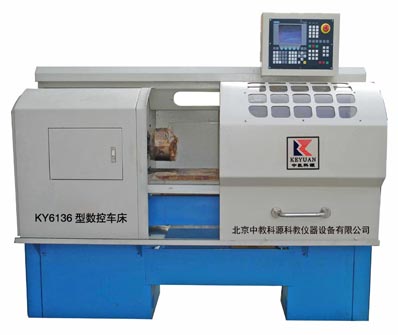

KY.CNC6136型數控車床(教學/生產兩用型)
|
|
| 一、特點：
KY.CNC6136數控車床配備西門子（SINUMERIK 802C base line）系統和交流伺服單元，采用自動刀架及手壓式潤滑系統。
KY.CNC6136數控車床床身導軌采用超音頻淬火工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度，抗振性好，具有運行平穩、工作可靠、精度高、功能豐富、操作方便、應用范圍廣等特點，能自動完成車削多種零件的內外圓柱面、端面、切槽、任意錐面、球面及公、英制螺紋、圓錐螺紋等加工。適合于多品種、中、小批量產品的加工。
二、機床的主要規格與參數:
|
|
|
|
項 目
|
單位
|
規格
|
|
床身上最大工件回轉直徑
|
mm
|
360
|
|
最大工件長度
|
mm
|
750
|
|
主軸轉速范圍
|
rpm
|
100-1600
|
|
主軸錐孔
|
英氏
|
6＃
|
|
電動刀架
|
工位
|
4
|
|
X軸快速進給
|
mm／min
|
3000
|
|
Z軸快速進給
|
mm／min
|
6000
|
|
X軸定位精度
|
mm
|
±0.01
|
|
Z軸定位精度
|
mm
|
±0.02
|
|
X軸重復定位精度
|
mm
|
0.005
|
|
Z軸重復定位精度
|
mm
|
0.01
|
|
尾座套筒內孔錐度
|
英氏
|
4號
|
|
主電機功率
|
kw
|
3／4.5
|
|
冷卻泵功率
|
kw
|
0.09
|
|
機床凈重量
|
KG
|
1400
|
|
機床尺寸（長×寬×高）
|
mm
|
2090×1100×1500
|
| 數控系統標準配置：華興；選配：法那科、西門子802C、華中等。 |
|
|
|
|
KY.CNC6136型數控車床(教學/生產兩用型)
|
|
| 一、特點：
KY.CNC6136數控車床配備西門子（SINUMERIK 802C base line）系統和交流伺服單元，采用自動刀架及手壓式潤滑系統。
KY.CNC6136數控車床床身導軌采用超音頻淬火工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度，抗振性好，具有運行平穩、工作可靠、精度高、功能豐富、操作方便、應用范圍廣等特點，能自動完成車削多種零件的內外圓柱面、端面、切槽、任意錐面、球面及公、英制螺紋、圓錐螺紋等加工。適合于多品種、中、小批量產品的加工。
二、機床的主要規格與參數:
|
|
|
|
項 目
|
單位
|
規格
|
|
床身上最大工件回轉直徑
|
mm
|
360
|
|
最大工件長度
|
mm
|
750
|
|
主軸轉速范圍
|
rpm
|
100-1600
|
|
主軸錐孔
|
英氏
|
6＃
|
|
電動刀架
|
工位
|
4
|
|
X軸快速進給
|
mm／min
|
3000
|
|
Z軸快速進給
|
mm／min
|
6000
|
|
X軸定位精度
|
mm
|
±0.01
|
|
Z軸定位精度
|
mm
|
±0.02
|
|
X軸重復定位精度
|
mm
|
0.005
|
|
Z軸重復定位精度
|
mm
|
0.01
|
|
尾座套筒內孔錐度
|
英氏
|
4號
|
|
主電機功率
|
kw
|
3／4.5
|
|
冷卻泵功率
|
kw
|
0.09
|
|
機床凈重量
|
KG
|
1400
|
|
機床尺寸（長×寬×高）
|
mm
|
2090×1100×1500
|
| 數控系統標準配置：華興；選配：法那科、西門子802C、華中等。 |
|
|
|
|
