KYSK-218A型機電一體化數控編程(多媒體)實驗室設備
|
|
|
|
|
| KYSK-218A型多媒體數控實驗室，是一款集合多媒體教學內容和數控仿真軟件教學內容為一體的綜合實驗室。同時它與CNC.6135-A型數控車床、CNC.125-A型數控銑床構成完整的網絡實驗室。多媒體數控實驗室可以非常方便地完成電腦網絡教學任務，包括廣播教學、屏幕監視、兩人對講和多方討論等視屏流的網絡廣播、黑屏肅靜、聯機討論、遠程命令、電子教鞭、電子舉手、鎖定學生機的鍵盤和鼠標、遠程重啟和關機、班級管理等。
對于機電一體化專業實驗室建設，應圍繞著這幾個方面進行
1、專業的主干課程有完整的配套實驗設備。例如：《數控機床》這門課，應讓學員了解實際數控機床的結構，與普通機床的區別，其電氣、電子設備的原理與結構。再如：《數控加工工藝》（或類似課程）應著重分析在數控機床上實現加工工藝的手段及方法，其與普通機床相比，應著重強調其工藝編制流程的區別及數控機床編程方法。
2、強調學員的動手能力。學員除了解（或基本掌握）數控的基本理論外，應著重掌握數控編程，數控機床的操作方法及技能，使之在今后工作中能盡快適應其工作環境，解決實際工作中的問題。因此，學員在學習中應盡可能多進行有關數控編程，數控機床方面的練習。在學習結束時較好地運用所學的方法，實際進行編程和加工，這反過來也要求實驗室能提供充足的實驗手段（實驗設備），使每個學員都有足夠的時間上機練習。
3、實驗室的設備應盡量貼近生產實際進行。首先，實驗室應創造一種氣氛，使學員所進行的操作盡量符合生產現場中的操作環境，各種設備應在滿足性能價格比的前提下，優先選用生產/教學型實驗設備，使學員在學校接觸的設備貼近生產中所用的設備。同時，這些設備又能提供足夠的教學功能。如圖形界面、通訊界面等。盡量避免一些個人PC機上開發的"數控仿真"軟件，使數控實驗流于計算機游戲形式。

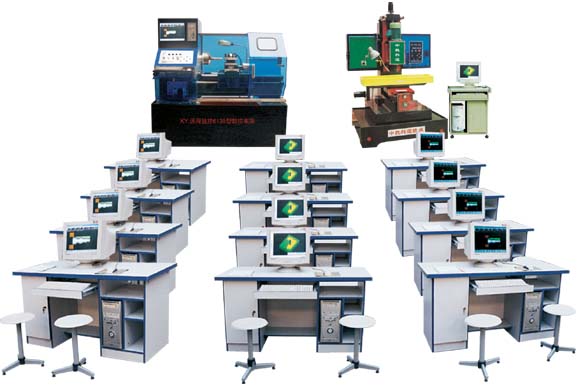

實驗室構成：
一個完整的機電一體化實驗室應具備這幾大功能：
1、配合專業課程進行專題實驗。例如數控編程課程的編程實驗。工藝類的數控工藝實驗。機床類的數控機床實驗。
2、配合專業課程的課程設計。作為一個強調實踐環節的專業及課程，其課程設計除了必須完成一定量的書面作業外，還應完成足夠的實踐課時，最好是將二者有機地結合起
來，針對某題工件，以圖面設計、工藝設計、編程、加工實現一體化，作為課程設計的主導內容。
3、畢業設計
機電一體化實驗室應滿足一個班的學員同時實驗，根據學員的人數，其基本配置也略有不同。
典型的實驗室配置如下； 一般配置如下：
1、數控銑床 2臺 1、數控銑床 1臺
2、數控車床 2臺 2、數控車床 1～2臺
3、數控編程軟件 30套 3、數控編程軟件 18套
一般來說，數控車床與數控銑床相比，各有特點。從功能上說，銑床的功能應比車床復雜，可以實現多種數控加工的原理性實驗。而數控車床則是量大而廣的應用機床，其社會保有量高于銑床，是數控教學培訓的重要內容。
機電一體化實驗室應根據學員的知識，循序漸進：
1、學員在編程軟件上進行數控編程練習，掌握數控編程的方法，針對典型零件，編制加工程序，進行圖形仿真，找出錯誤，直到完善。
2、在編程軟件上進行數控機床的操作、使用、編程、掌握數控系統的各個體系，如：機床操作編程、參數體系，機床對刀。工件加工等作必備的基本技能。
3、學員分期分批在數控機床上空運行狀態下熟悉機床的實際操作方法，數控系統的使用方法、使之有感性認識。
4、選一些較典型的學員，在老師的指導下。在數控機床上進行實際加工練習，以加工出合格的工件為準。
KYSK-208A型軟件簡介
一、運行環境：
軟件平臺：WIN98/WIN2000/WINXP
硬件建議：顯示器屏幕分辨率使用1024×2768、CPU頻率1.0G或以上，內存32M或以上。
軟件以標準的X86兼容構架為硬件平臺，在不同的操作現場，可靈活配置系統構成，以滿足用戶對性能、成本、安裝方式、使用環境等多方面的綜合要求。以DOS或Windows系列操作系統為軟件平臺，具有豐富的軟件基礎和充分的升級潛力。
二、功能描述與使用：
* 全中文菜單式控制界面，適合中國國情�？梢詼p輕培訓難度，縮短人員培訓時間，降低培訓成本。
* 本系統采用了新穎的"即時參"技術，內建中文在線手冊。在使用中遇到的問題可在屏幕上查閱參考手冊，提高工作效率。
* 兼容FANUC及國內外多種數控系統的控制程序格式。并可直接接收MASTERCAM、Cimatron、Pro/E、UG等CAD/CAM軟件生成的控制程序。
* 具有圖形跟蹤能力、旋轉、縮放的窗口編程功能，可使用戶在編程的同時觀察到程序路徑。在程序編制結束后還可以使用"快速圖形仿真"功能驗證刀具運行軌跡。
* 支持3.5寸磁盤驅動器拷貝控制程序。
* 支持NetBEUI協議、IPX/SPX協議和TCP/IP協議，通過網絡傳輸控制程序或進行遠程控制。
* 本系統可以輸入并正確、穩定運行所有G代碼及其它標準代碼；
* 可以真實模擬實體車削/線型銑削效果；
* 界面輸入完全仿真；
* 運行性能穩定。
多媒體特點：
教師機：廣播教學、語音教學、語音對講、學生演示、監控轉播、文件分發、電子教鞭、班級模型、系統設置、遠程命令、遠程設置、遠程消息、分組教學、語音討論、文件收集、查看學生屬性。
學生機：電子舉手、遠程消息、窗口接收廣播、可選窗口顯示模式。
實驗室特點:
1、實驗室計算機配置：計算機、顯示器、鍵盤、3D鼠標、光驅、耳機等組成。
2、本實驗室車/銑床仿真軟件在一臺計算機上進行操作編程模擬，然后把程序通過TCP/IP協議傳送到數控車床或銑床進行實際加工。
3、選用一套CAD/CAM軟件進行教學，教師廣播教學：將教師機的電腦屏幕畫面和語音等多媒體信息實時廣播給全體、群體或單個學生。并同時提供電子教鞭等功能。語音教學時：通過話筒和耳機進行語音傳播，實現教師與學生之間的自由的語音交談和討論。允許學生發言，并可方便地切換發言學生；可隨時方便地使一組學生加入或退出教學行列。
4、文件分發功能強大，界面相當易用，可以定義宏目錄，如教師把數控程序文件可以同時分發給教室里的所有學生。您可以將一個或多個文件一次性的傳輸?shù)街付▽W(xué)生機上。這樣就可以做到網上分發試卷或演示課件等。你真的可以體會網絡教學的輕松與寫意。
5、文件提交功能可以收集學生所做的作業如CAD/CAM文件、數控程序文件等提交老師，方便老師操作。
6、電子點名功能方便老師統計學生上課考勤情況。
配置清單（以36座為例）：
|
序號
|
名 稱
|
數量
|
備 注
|
|
1
|
KY.CNC.6135-A數控車床 |
1臺
|
它可與計算機構成雙向通訊，與CAD/CAM軟件設計聯網實物加工。配置與功能見車床說明書 |
|
2
|
KY.XK125-A數控銑床 |
1臺
|
它可與計算機構成通訊，與CAD/CAM軟件設計聯網加工。配置與功能見銑床說明書 |
|
3
|
計算機主機箱 |
18臺
|
基本配置：WINDOWS98操作系統、CPU、內存B、硬盤、鍵盤、鼠標、光驅 |
|
4
|
編程軟件 |
18套
|
一桌一臺，由學生操作實習模擬 |
|
5
|
編程手冊（車/銑）電子盤 |
1張
|
內有詳細的編程指令與格式 |
|
6
|
顯示器 |
18臺
|
三星 |
|
7
|
鼠標墊 |
18張
|
|
|
8
|
防塵罩 |
18套
|
|
|
9
|
服務器 |
1臺
|
控制所有計算機與車/銑床通訊 |
|
10
|
學生桌 |
18張
|
1400×600mm供學員用（每桌二座） |
|
11
|
學生凳 |
36張
|
塑料膠管 |
|
12
|
光盤
|
1張
|
內含CAD/CAM軟件 |
KY.CNC.6135-A型車床主要用途和適用范圍
1、KY.CNC.6135-A型數控車床是設計精巧的經濟型教學數控車床，配備高可靠性的數控系統，鍵盤、鼠標的布局設置美觀實用。根據人體工程學原理，采用機電一體化方式設計，造型美觀，操作簡便，效率高，可以完成端面、外圓、內孔、球面、錐面等母線為二次曲線的各種回轉體的車削加工，同時能完成普通細牙螺紋的車削。所以它特別適合于教學事業。
2、本機床縱向、橫向走刀均采用高精度絲桿和螺桿，混合式步進電機驅動，定位精度高，轉矩大，主軸采用進口變頻調速器，可實現無級調速。機床采用4工位自動轉位刀架，適用于加工形狀復雜的零件。
3、KY.CNC.6135-A型數控車床加工的主要對象有：硬質工程塑料、純塑料、木制品等。
4、該機床與編程仿真軟件配合，特別適合于高等院校，中等專業學校及各級職業技術學校的機電一體化實驗室裝備，進行數控機床編程，數控原理CAD/CAM等專業課程的數控實驗與培訓。

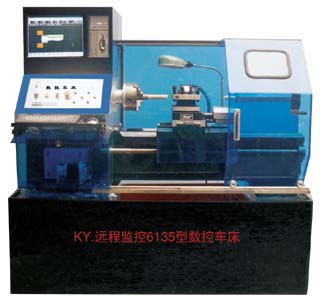

一、機床整體外形圖：
二、控制系統特點：
本控制系統以標準的X86兼容構架為硬件平臺，以DOS或Windows系列操作系統為軟件平臺，具有豐富的軟件基礎和充分的升級潛力。操作簡單，工作可靠，性能優良。
全中文菜單式控制界面(見下圖)，適合中國國情�？梢詼p輕培訓難度，縮短人員培訓時間，降低培訓成本。
兼容FANUC及國內外多種數控系統的控制程序格式。并可直接接收MASTERCAM、等CAD/CAM軟件生成的控制程序。
具有圖形跟蹤能力的窗口編程功能，可使用戶在編程的同時觀察到程序路徑。在程序編制結束后還可以使用"快速圖形仿真"功能驗證刀具運行軌跡。
支持多種程序傳送方式，包括傳統的RS232串行接口，磁盤驅動器軟盤拷貝或使用網絡方式使用TCP/IP協議高速傳輸。
三、數控系統主要功能：
● 控制軸數：二軸+主軸變頻控制。
● 15"彩色液晶屏顯示，中文全屏幕菜單。
● 脈沖當量：X：0.005----Z：0.01mm
● 編程范圍：-9999.999～+9999.999mm
● 快進速度：1500m/min
● 程序容量：XB取決于實際的硬盤容量或DOM模塊容量
● 插補：直線，圓弧，螺紋。
● 程序管理功能：編輯標準ISO代碼，G、M、S、F、T，輸入/輸出，更名，刪除等。
● 操作功能：自動、手動、點動、MDI、回參考點，單 段，坐標及間補記憶，
● 參數：刀具參數，間隙補償，系統參數，刀具半徑長度補償，刀偏補償。
● 圖形：在XOZ平面內顯示基本符合制圖標準的切削過程校對編程程序是否正確，然后進行加工。
● 輸入/輸出：①主軸：0---+10V模擬量。
�、诖锌冢篟S232C異步串行口或用TCP/IP協議高速傳輸也可用軟盤拷貝
③主軸編碼器：全光隔及四倍頻處理。
四、KY.CNC.6135-A型數控機床規格：
|
項 目
|
數 控 系 統
|
| 控制軸數 |
三軸+主軸變頻控制 |
| 聯動軸數 |
三軸（任意） |
| 編程方式 |
G、M、F、S、T（ISO代碼）鍵盤/串行錄入、 |
| 參數設置 |
刀具參數、間隙補償，加工起始點記憶及斷電恢復 |
| 步進電機控制方式 |
四軸方向及脈沖信號或正反轉脈沖輸出 |
| 主軸 |
0－+10V模擬量及正反轉觸點 |
| 操作方式 |
自動、手動、步進、MDI、單段/連續、暫停、 |
| 通訊 |
RS232接口或軟盤拷貝或TCP/IP |
| 最大編程尺寸 |
+9999.999mm |
| 插補方式 |
直線、圓弧、螺旋線 |
| 零件程序存儲容量 |
XB取決于實際的硬盤容量或DOM模塊容量 |
| 脈沖當量 |
0.000001－10mm(任意調節) |
KY.CNC.6135-A型數控車床配置清單:
|
序號
|
名 稱
|
數量
|
備 注
|
|
1
|
KY.CNC.6135車床整機 |
1
|
塑料機架、透明有機玻璃外殼等組成 |
|
2
|
控制計算機 |
1
|
基本配置：WINDOWS98操作系統、CPU、內存B、硬盤、鍵盤、鼠標、光驅 |
|
3
|
顯示器 |
1
|
三星 |
|
4
|
KY、PC接口卡 |
1
|
使用大規�？删幊踢壿嬯嚵校–PLD）芯片作為接口核心，使用標準的計算機并行接口 |
|
5
|
數控控制電路 |
1
|
安放在電器箱內 |
|
6
|
三相異步電動機(0.75Kw) |
1
|
驅動主軸 |
|
7
|
步進電機 |
2
|
控制X軸和Z軸 |
|
8
|
編碼器 |
1
|
車螺紋專用 |
|
9
|
接近開關 |
6
|
限位、機床回零 |
|
10
|
變頻器(0.75Kw) |
1
|
控制主軸無級調速 |
|
11
|
步進驅動器 |
2
|
控制步進電機的快慢速各正反轉 |
|
12
|
自動刀架 |
1
|
四工位 |
|
13
|
風冷卻泵 |
1
|
|
|
14
|
照明燈 |
1
|
|
|
15
|
冷卻管 |
1
|
|
|
16
|
CAD/CAM軟件 |
1
|
計算機繪圖與自動編程功能 |
KY.XK125-A型數控銑床主要用途和適用范圍:
1、KY.XK125-A型數控銑床是設計精巧的經濟型教學數控銑床，配備高可靠性的KY數控系統。根據人體工程學原理，采用機電一體化方式設計，造型美觀，操作簡便，效率高，可以完成平面、鍵槽、圓弧、球面、斜面等各種工件。所以它特別適合于教學事業。
2、本機床Z向、Y向、X向進給絲桿均采用金屬絲桿和鑄鐵螺母配合，混合式步進電機驅動，定位精度高，轉矩大，主軸采用進口變頻調速器，可實現無級調速。
3、KY.XK125-A型數控銑床加工的主要對象有：硬質工程塑料、純塑料、石蠟制品等。
4、該機床與編程模擬器配合，特別適合于高等院校，中等專業學校及各級職業技術學校的機電一體化實驗室裝備，進行數控機床編程，數控原理CAD/CAM等專業課程的數控實驗與培訓。

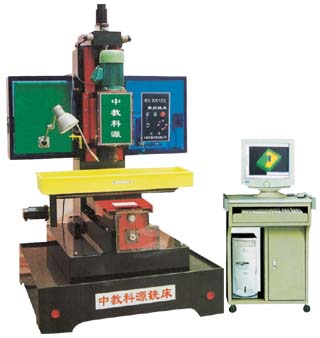

一、銑床整體外形圖：
二、控制系統特點：
本控制系統以標準的X86兼容構架為硬件平臺，以DOS或Windows系列操作系統為軟件平臺，具有豐富的軟件基礎和充分的升級潛力。操作簡單，工作可靠，性能優良。本系統可實現納米插補、高速進給及高速插補。
全中文菜單式控制界面，適合中國國情�？梢詼p小培訓難度，縮短人員培訓時間，降低培訓成本。
兼容FANUC等國內外多種數控系統的控制程序格式。并可直接接收MASTERCAM、Cimatron、Pro/E、UG等CAD/CAM軟件生成的控制程序。
具有圖形跟蹤能力的窗口編程功能，可使用戶在編程的同時觀察到程序路徑。在程序編制結束后還可以使用"快速圖形仿真"功能驗證刀具運行軌跡。
支持多種程序傳送方式，包括傳統的RS232串行接口，磁盤驅動器軟盤拷貝或使用網絡方式使用TCP/IP協議高速傳輸。
三、機床用途：
1、該機床可以裝備高等學校、中等專業學校及各級職業技術學校的機電一體化實驗室設備。
2、該機床可以用于數控機床、數控編程、數控原理、以CAD/CAM等專業課程的教學與培訓。
四、數控系統主要功能：
|
項
目
|
21MK（6″液晶界面）
|
|
控制軸數
|
三軸+主軸變頻控制
|
|
聯動軸數
|
三軸（任意）
|
|
編程方式
|
G、M、F、S、T（ISO代碼）
鍵盤/串行錄入、后臺編輯
|
|
刀具補償
|
刀具半徑及長度補償
|
|
參數設置
|
刀具參數、間隙補償，加工起始點記憶及斷電恢復
|
|
步進電機控制方式
|
四軸方向及脈沖信號或正反轉脈沖輸出
|
|
主軸
|
0— +5V模擬量及正反轉觸點
|
|
操作方式
|
自動、手動、步進、MDI、單段/連續、暫停、DNC
|
|
參考點
|
自動/手動返回
|
|
串行通訊
|
RS232接口、CAD/CAM聯網加工
|
|
最大編程尺寸
|
+9999.999mm
|
|
插補方式
|
直線、圓弧、螺旋線
|
|
零件程序存儲容量
|
56K（約3000段程序）
|
|
脈沖當量
|
0.1mm
|
機床性能特點：
|
主軸鉆夾頭裝夾范圍
|
1—20mm
|
|
主軸轉速范圍
|
200—2000rpm
|
|
主電動機功率
|
1.5kw
|
|
工作臺面積（長×寬）
|
840mm×250mm
|
|
工作臺三向行程（X、Y、Z）
|
450×250×250mm
|
|
快速定位速度
|
500—1500mm/min（可調）
|
|
最小設定單位
|
0.005mm
|
|
銑削進給速度范圍（三向）
|
(50—1500) mm/min
|
|
T型槽數及寬度
|
3×16mm
|
|
機床外形尺寸：長×寬×高
|
1300×100×2100mm
|
|
機床重量
|
450kg
|
KY.XK125-A型數控銑床配置清單
|
序號
|
名 稱
|
數量
|
備 注
|
|
1
|
KY.XK125-A銑床整車 |
1
|
塑料機架、透明有機玻璃外殼等組成 |
|
2
|
控制計算機 |
1
|
基本配置：CPU、內存B、硬盤、鍵盤、鼠標、光驅 |
|
3
|
顯示器 |
1
|
三星 |
|
4
|
KY、PC接口卡 |
1
|
使用大規�？删幊踢壿嬯嚵校–PLD）芯片作為接口核心，使用標準的計算機并行接口 |
|
|
計算機桌 |
1
|
安放計算機和顯示器 |
|
5
|
數控控制電路 |
1
|
安放在電器箱內 |
|
6
|
三相異步電動機(1.5Kw) |
1
|
驅動主軸 |
|
7
|
步進電機 |
3
|
控制X軸和Z軸 |
|
8
|
接近開關 |
|
限位、機床回零 |
|
9
|
變頻器(1.5Kw) |
9
|
控制主軸無級調速 |
|
10
|
步進驅動器 |
1
|
控制步進電機的快慢速各正反轉 |
|
11
|
風冷卻泵 |
3
|
四工位 |
|
12
|
風冷卻泵 |
1
|
|
|
13
|
照明燈 |
1
|
|
|
14
|
冷卻管 |
1
|
|
|
15
|
CAD/CAM軟件 |
1
|
計算機繪圖與自動編程功能 |
|
|
