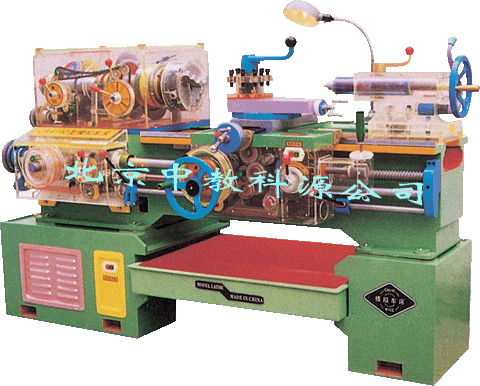

KYCC-CA6140模擬車床教學模型（透明）
產品特點
1. 本產品選用透明有機玻璃，零件采用鋁件，能全透明地看到產品內部結構與動作。
2. 所有解剖元件均能進行正常的機械運轉。
3. 充分展示各個細微結構和機構裝配裝置
4. 自動運轉、演繹產品運作過程，使學生很直觀的了解整體過程。
5. 產品整體看上去美觀大方、形象逼真、各部件分布清楚、一目了然，具體轉動靈活、演示方便等特點。
技術參數
1.工作范圍
床身上回轉直徑： 300mm
刀架上回轉直徑： 150mm
床身軌道寬度：300mm（實物為400mm）
主軸孔徑： 30mm
2.刀架
下刀架橫向行程：240mm
上刀架行程：100mm
3.尾座
尾座套筒直徑： 50mm
尾座套筒行程： 75mm
主電機功率：0.75千瓦
機座由工程塑料制作，床面三角導軌是銅條
三箱外殼由工程塑料與透明有機玻璃制成
機床中拖板由鋼板與工程塑料制成
機床傳動齒輪由尼龍與高強度鋁合金材料制成,其中重要部分的變速撥叉是鋼件；次要部分的變速撥叉由工程塑料制成
機床傳動三桿是鋼件實物。三爪夾盤是實物。摩擦離合器是實物。
整機模型由750W三相6級電機驅動，可演示、加工塑料棒、鋁棒等。
整機體積（長*寬*高）1960mm*650mm*1160mm
整機重量約200kg
|
