數控車床-數控銑床

誠信為本　科技為先　卓越品質　源于科技


KYVM-160型數控銑床(教學/生產兩用型)


一、機床的用途和特性
　　KYCK VM-160型數控銑床是一種經濟型的小型立式數控銑床。銑床機械結構是在對同類機床充分了解的基礎上進行的全新開放式設計。結構合理緊湊，操作方便靈活，使用安全，維護方便。
機床主軸傳動采用變頻無級調速，操作簡便，三座標驅動采用先進的三相步進或數字式交流伺服電機及驅動系統，帶動精密滾珠絲桿副移動座標，尺寸精確、穩定、加工快捷、高效。
機床控制系統可由用戶自行選擇數控系統，可完成數控編程、程序檢驗、參數設定、模擬仿真及動態跟蹤顯示。所有系統均有RS232接口，具有與計算機通訊的功能，并且提供CAD/CAM軟件相配套使用。
　　本機床適用于小型零件復雜輪廓曲面的銑削加工，可完成平面、斜面、及三維空間型面的切削成型。除可滿足一般有色金屬加工或模具企業生產要求外，特別適用于高等工科院校、中專、技校的機械制造、機電一體化、模具等相關專業的綜合實驗、以及學生的金工實習、數控操作培訓等、是數控教學培訓及設計開發的理想設備。
　　1、數控銑床主軸自動變頻調速
　　配備性能先進的交流變頻器，在數控系統的控制下，實現無級調速，對不材料進行不同切削的速度的自動轉換。采用CAD/CAM軟件對工序一次性完成加工，轉速輸出更加均速，加工工件更加完美。
　　2、集中潤滑油泵
　　采用集中手動潤滑油泵可以做到自動潤滑，能夠定時、定量進行加油，確保各部件運動平穩良好，大大提高機床精度和使用壽命。
　　3、精密滾珠絲桿副
　　機床采用高精度滾珠絲桿傳動效率高達85-95%，為傳傳統絲桿的2-4倍。傳動無間隙、無顫動、低速無爬行現象，機床具有定位精度及重復定位精度高等特點。絲桿與進給電機直接連接，可靠性高，機床精度有保證。
二、主要技術參數：
項　　　目
YYVM160
工作臺面積
280×160mm
工作臺最大負荷
40kg
T型槽數/槽尺寸
3×8mm
X/Y/Z三軸行程
250×160×180mm
主軸電機功率
0.55kw（變頻電機）
主軸轉速范圍
100－3500rpm（無級變頻調速）
刀柄型式
彈簧夾頭ER16
刀具規格
Ф1~Ф10mm
最大移動速度（三軸）
步進2000mm/min；伺服5000mm/min
定位精度
±0.05mm
重復定位精度
±0.01mm
最小設定單位（三軸）
0.001mm
絲桿直徑
20X4
機床重量
350kg
機床外形尺寸(長×寬×高)
930×880×1600 mm
數控系統：可選配法那科、SIEMENS802C、廣數、華興、華中等

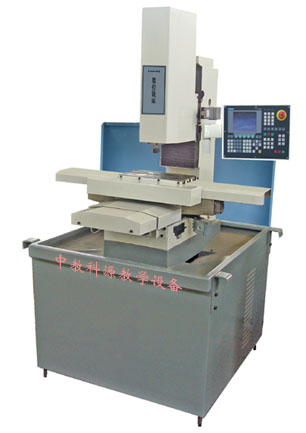

YYVM-160型數控銑床(教學/生產兩用型)




KYXK-0824型數控銑床(教學/生產兩用型)



一、機床的用途和特性
　　YYXK-0824型數控銑床是一種經濟型的數控銑床。銑床機械結構是在對國內同類機床充分了解的基礎上進行的全新機電一體化設計。結構合理緊湊，操作方便靈活，使用安全，維護方便。
　　YYXK-0824型數控銑床主軸傳動采用變頻無級調速，操作簡便，三座標驅動采用先進的數字式交流伺服電機及驅動系統，帶動精密滾珠絲桿副移動座標，尺寸精確、穩定、加工快捷、高效。
　　YYXK-0824型數控銑床控制系統可由用戶自行選擇數控系統，可完成數控編程、程序檢驗、參數設定、模擬仿真及動態跟蹤顯示。所有系統均有RS232接口，具有與計算機通訊的功能，并且提供CAD/CAM軟件相配套使用。
　　YYXK-0824型數控銑床適用于小型零件復雜輪廓曲面的銑削加工，可完成平面、斜面、及三維空間型面的切削成型。除可滿足一般有色金屬加工或模具企業生產要求外，特別適用于高等工科院校、中專、技校的機械制造、機電一體化、模具等相關專業的綜合實驗、以及學生的金工實習、數控操作培訓等、是數控教學培訓及設計開發的理想設備。
二、技術參數：
項　　　目
YYXK0824
工作臺面積
400×240mm
工作臺最大負荷
50kg
T型槽尺寸/間距/槽數
12×75/3
X/Y/Z三軸行程
400/200/250mm
主軸轉速范圍
100－5000（無級變頻調速）
主軸孔錐度
7:24
主軸鼻面至工作臺面距離
15-215mm
最大運動速度（三軸）
步進3000mm/min；伺服6000mm/min
定位精度
±0.015mm
主軸馬達
0.55kw
最小設定單位（三軸）
0.001mm
重復定位精度
±0.01mm
機械外觀尺寸
1600/1400/1800mm
機械重量
900kg
數控系統標準配置：華興；可選配法那科、SIEMENS802C、廣數、華興、華中等
YYXK-0824型數控銑床(教學/生產兩用型)
