KYCP-SX07 船舶電工工藝和電氣測試技能實訓裝置
一、產品概述：
KYCP-SX07 船舶電工工藝和電氣測試技能實訓裝置是根據勞動部和原中國船舶工業總公司聯合頒發的“中華人民共和國職業技能鑒定規范（考核大綱）”中對初級船舶電工的技能要求研制的。裝置注重對知識點和技能的培訓考核，可作為職業院校船舶類相關專業的實訓教學設備，也可作為職業鑒定站（所）等相關機構的培訓和技能鑒定。

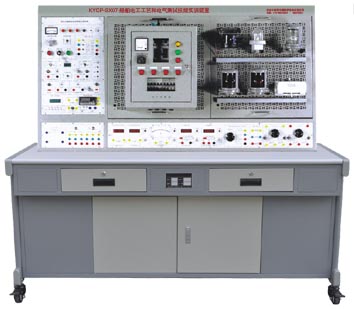

KYCP-SX07
船舶電工工藝和電氣測試技能實訓裝置
二、產品特點
1.采用實訓臺和組件相結合的形式，靈活和方便，可完成初、中級要求的全部技能培訓和考核
2.電源、儀表、控制器件、控制線路等功能模塊結構清晰、功能明確、操作維護方便
3.提供多樣式的典型船舶電氣線路，學生可自已動手操作，完成典型的電氣控制線路的布線、安裝與調試，通過訓練有效提高學生的動手操作技能與調試分析能力
三、技術性能
1.輸入電壓：三相四線～380V±10%? 50Hz
2.工作環境溫度范圍為：-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜3kVA
四、實訓臺配備
�。ㄒ唬╇娫纯刂婆_
1.交流電源：提供三相～380V、單相～220V固定輸出的交流主電源，通過一臺變壓器隔離提供220V、110V、24V的船舶常用交流控制電源，電源輸出具有過流及短路保護功能，帶儀表指示。
2.直流電源：提供24V及220V的直流電源，輸出具有短路保護功能，帶儀表指示。
3.儀表:提供交流電壓表、交流電流表，直流電壓表、直流電流表、頻率表等。
�。ǘ﹩卧娐罚禾峁┱彰髋潆娫O(shè)備控制系統、照明燈具及其電路、報警及呼叫控制系統、啟動器類控制系統電氣線路、錨機和系纜設備電氣線路；各元器件分別裝在不同的掛板上，結構清晰直觀，方便實訓。
�。ㄈ⿲嵱�(xùn)桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，分別用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
五、實訓項目
1.照明配電設備控制系統電氣線路
（1）照明配電箱系統
�。�2）正常照明系統
�。�3）應急照明系統
�。�4）低壓照明系統
2.照明燈具及其電路
�。�1）熒光燈具及電路
�。�2）白熾燈具及電路
�。�3）防爆燈具及電路
�。�4）一燈雙控典型電路
3.報警及呼叫控制系統電氣線路
（1）輪機員安全報警系統
�。�2）機艙延伸報警系統
�。�3）冷庫呼叫系統
�。�4）病員呼叫系統
4.啟動器類控制系統電氣線路
�。�1）直接啟動控制電路
�。�2）正反轉啟動控制電路
（3）手動/自動啟動控制電路
�。�4）自耦變壓器降壓啟動控制電路
�。�5）星形/三角形啟動控制電路
