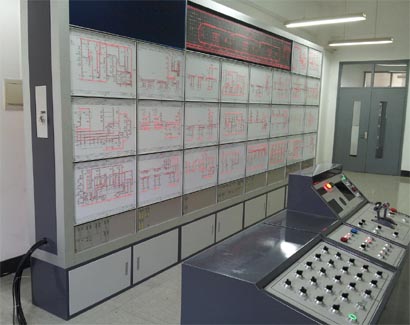

城市軌道交通實驗實訓設備針對目前我國軌道交通領域應用型人才緊缺現狀，依托上海工程技術大學雄厚的技術力量及豐富經驗公司相繼開發出地鐵電氣電路教學平臺、動車組系列模型、城市交通運營管理系統、車輛交通檢修、城市交通基礎實訓設備、城市交通供電實訓產品、信號運營實訓設備、模擬駕駛等系列產品等，產品已裝備了全國幾十所大中專院校實驗室，為各類院校培訓機構研制先進經濟實用的實驗實訓考核設備做不懈努力。
|
編號
|
產 品 名 稱
|
規格比例
|
單位
|
附注
|
|
1
|
供電系統示意圖 |
1000×700
|
塊
|
示教板燈光顯示 |
|
2
|
接觸網組成模型 |
1200×400
|
臺
|
主模、承力索、吊弦、接觸線銅軌、接地線等與現場相符 |
|
3
|
改進式簡單懸掛模型 |
1200×400
|
臺
|
立模 |
|
4
|
全補償彈性鏈形懸掛 |
1500×400
|
臺
|
立模 |
|
5
|
銅接觸線截面圖 |
1000×700
|
塊
|
示教板，標明各部尺寸 |
|
6
|
絕緣子模型 |
2:1
|
件
|
立模 |
|
7
|
半補償鏈接觸懸掛中心錨結圖 |
700×500
|
塊
|
半立體示教板，標明各部尺寸 |
|
8
|
站場全補償中心錨結結構圖 |
1000×700
|
塊
|
半立體示教板，標明各部尺寸 |
|
9
|
彈性支柱吊弦安裝圖 |
1000×700
|
塊
|
半立體示教板，Y型結構，π結構 |
|
10
|
隧道內簡單吊弦安裝圖 |
1000×700
|
塊
|
半立體,標明各部尺寸 |
|
11
|
各種定位器安裝示意圖 |
1300×1000
|
塊
|
半立體、硬定位、軟定位、反定位、雙定位、單拉平定位 |
|
12
|
各種定位器示教板 |
1000×700
|
塊
|
半立體、直管定位器、T型定位器、軟定位器 |
|
13
|
線岔安裝圖 |
700×500
|
塊
|
半立體，標明各部尺寸 |
|
14
|
非絕緣錨段關節模型(直線) |
2000×500×400
|
臺
|
立模、接觸線、承力索、電連接線、錨柱、軌道電路（12V電源） |
|
15
|
非絕緣錨段關節模型(曲線) |
700×500
|
臺
|
立模、接觸線、承力索、電連接線、錨柱、軌道電路（12V電源） |
|
16
|
三跨絕緣錨段關節模型(直線) |
700×500
|
臺
|
立模、接觸網、承力索、電連接線、絕緣子、軌道電路（12V電源） |
|
17
|
三跨絕緣錨段關節模型(曲線) |
600×400×400
|
臺
|
立模、接觸網、承力索、電連接線、絕緣子、軌道電路（12V電源） |
|
18
|
四跨絕緣錨段關節模型(直線) |
1000×700
|
臺
|
立模、接觸網、承力索、電連接線、絕緣子、軌道電路(12V電源） |
|
19
|
四跨絕緣錨段關節模型(曲線) |
1000×700
|
臺
|
立模、接觸網、承力索、電連接線、絕緣子、軌道電路(12V電源） |
|
20
|
分區絕緣器結構示教板 |
1000×700
|
塊
|
示教板，標明各部尺寸 |
|
21
|
GW4-110D隔離開關模型 |
1300×1000
|
塊
|
半立體示教板，標明各部尺寸 |
|
22
|
GW5-110D隔離開關模型 |
1000×700
|
臺
|
立模，能動作演示 |
|
23
|
軟橫跨結構圖 |
1000×700
|
塊
|
半立體示教板，標明各部尺寸 |
|
24
|
鋼柱軟橫跨節點安裝圖 |
1000×700
|
塊
|
半立體示教板，標明各部尺寸 |
|
25
|
鋼筋混凝土柱軟橫跨節點安裝圖 |
1000×700
|
塊
|
半立體示教板，標明各部尺寸 |
|
26
|
軟橫跨節點結構圖 |
1300×1000
|
塊
|
半立體示教板，標明各部尺寸 |
|
27
|
隧道內全補償鏈形懸掛安裝圖 |
1000×700
|
塊
|
半立體示教板，標明各部尺寸 |
|
28
|
不開挖隧道簡單懸掛安裝圖 |
1000×700
|
塊
|
半立體示教板，標明各部尺寸 |
|
29
|
不開挖隧道簡單懸掛安裝圖 |
1000×700
|
塊
|
半立體示教板，標明各部尺寸 |
|
30
|
開挖隧道簡單懸掛安裝圖 |
1000×700
|
塊
|
半立體示教板，標明各部尺寸 |
|
31
|
隧道內全襝懸掛中心錨節圖 |
1000×700
|
塊
|
半立體示教板，標明各部尺寸 |
|
32
|
隧道內三跨錨段關節結構圖 |
1300×1000
|
塊
|
半立體示教板，標明各部尺寸 |
|
33
|
隧道內四跨錨段關節結構圖 |
1300×1000
|
塊
|
半立體示教板，標明各部尺寸 |
|
34
|
隧道內三跨錨段關節模型 |
1300×1000
|
臺
|
立體模型（12V電源） |
|
35
|
隧道內四跨錨段關節模型 |
2000×1000
|
臺
|
立體模型（12V電源） |
|
36
|
管形避雷器的安裝 |
1000×700
|
臺
|
半立體示教板 |
|
37
|
GW4-110D型隔離開關 |
1:3
|
臺
|
立模 |
|
38
|
SW6110型斷路器 |
1:3
|
臺
|
立模 |
|
39
|
降壓(調壓)升壓方式主接線圖 |
1200×800
|
塊
|
示教板燈光顯示 |
|
40
|
牽引變電所直流系統 |
2000×1000
|
塊
|
示教板燈光顯示 |
|
41
|
SW6110型斷路器工作原理 |
1200×800
|
塊
|
半剖示教板 |
|
42
|
GW4-110D型隔離開關工作原理 |
1200×800
|
塊
|
半剖示教板 |
|
43
|
AT供電原理圖 |
1000×800
|
|
燈光演示 |
|
44
|
BT供電原理圖 |
1000×800
|
|
燈光演示 |
|
45
|
ZN6-27.5真空斷路器 |
1:3
|
|
立模 |
|
46
|
電力網模型
|
2000×400
|
臺
|
立模 |
|
47
|
變壓器模型
|
1：5
|
臺
|
立模 |
