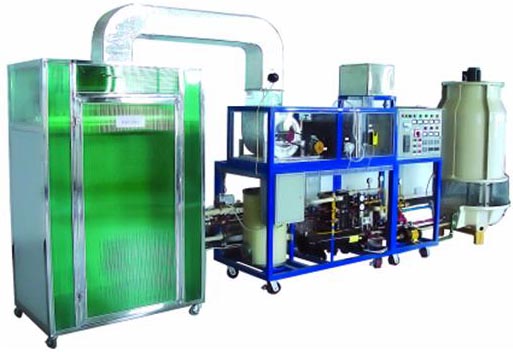

KYZK-VP2型中央空調實訓設備（PLC控制）

一、產品介紹：
　　中央空調實訓設備,是真實樓宇中央空調系統合理微縮而成的教學實驗設備，整套實驗設備可演示中央空調“夏季制冷循環”和“冬季制熱循環”過程。這套實驗系統，從結構上分為實驗臺和中央空調模型系統兩部分。
（一）電氣控制系統
　　1、結構形式
　　電氣控制柜。規格為600×500×1700mm（L×W×H）。由PLC、漏電開關、信號指示燈、選擇開關、熱繼電器控制按鈕、數字溫度儀表、數字電壓電流表、溫度變送器等元件按照中央空調的控制流程設計制作。
　　2、控制系統：制冷方式控制和制熱方式控制。
　　3、控制模式：手動模式、自動模式、計算機遠程控制模式。多檔開關進行三種操作模式的切換。
　　（1）選擇手動模式：即用控制柜門上不同的按鈕分別對響應的設備進行啟動、停止操作。如：按下“冷凍水泵啟動按鈕SB1”，冷凍水泵投入運行狀態，冷凍水指示燈點亮。按下“冷凍水泵停止按鈕SB2”，冷凍水泵停止運行狀態，冷凍水指示燈熄滅。手動模式一般在設備調試或試運行階段使用。
　　（2）選擇自動模式：即按下控制柜門上的“系統啟動按鈕”，系統按照PLC預設的邏輯順序，逐步開啟主風機、冷卻水泵、冷凍等設備，直至系統完全投入正常運行狀態。運行過程中，按下“系統停止按鈕”，系統按照邏輯順序逐步停止設備。
　　（3）選擇遠程模式：即使用計算機對中央空調系統進行控制。在計算機操作界面上，也可進行手動操作和自動操作。同時計算機可完成數據采集、監控、報表生成、故障報警記錄等功能。
　　4、主要技術參數
　　（1）電氣控制柜：采用PLC控制方式，包括：三菱PLC（擴展模擬量模）、熱繼電器、交流接觸器、控制按鈕、中間繼電器、指示燈、數字指示儀表、溫度變送器等。
　�。�2）輸入電源：三相五線 AC380 V±10% 50Hz；
　�。�3）最大供冷量：7.5kW；
　�。�4）最大輸入總功率：6.5kW；
　�。�5）制冷額定功率：3.8kW；
　　（6）最大堵轉電流：50A；
　　（7）制熱額定功率：2.0kW；
　　（8）額定輸入電流：7A；
　　（9）循環風量：700m3/h；
　�。�10）制冷劑：R22；
　�。�11）漏電動作電流：≤30mA；
　�。�12）外形尺寸：6000×2400×2500mm
　�。�13）安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
　�。�14）環境溫度：環境溫度：-5℃～40℃。
　�。�15）輸出電源：直流24V。
　�。�16）PLC:三菱FX2N-48MR，擴展6個通道的模擬量輸入模塊FX2N-4AD及FX2N-2AD模塊各一塊。PLC作為中央空調電氣柜的控制器，負責總體流程的邏輯控制。模擬量模塊用于采集出風口溫度、回風口溫度、冷凍水出口溫度、冷卻水出水口溫度，并轉化為數字量，通過計算機進行實時監控。

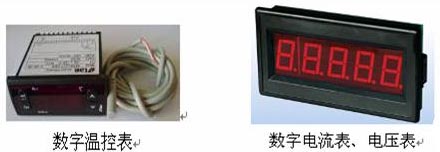

　�。�17）儀表
　　電氣柜分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用于監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等制冷元件的溫度。

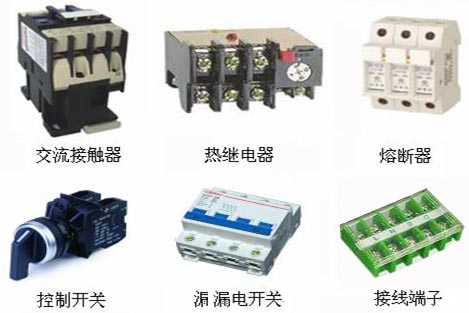

（18）漏電開關、接觸器等繼電器元件
　　電控柜安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對中央空調實驗設備進行過程控制。繼電器元件采用正泰品牌。

（8）控制柜基本操作和現實
　　a.三相帶漏電保護總開關;b.三相電源保險絲;c.壓縮機電壓指示;d.壓縮機電流指示;e.模擬鍋爐電流指示;f.冷水水泵壓力指示;g.熱水水泵運行指示; h.冷卻水水泵運行指示;i.空氣調節風機電流指示;j.壓縮機工作指示;k.模擬鍋爐工作指示;l.冷凍水水泵工作指示;m.冷卻塔工作指示;n.冷卻塔風機工作指示;o.空氣調節風機工作指示;p.數顯冷凍水水溫調節指示;q.數顯熱水水溫指示;r.數顯冷卻指示;s.制冷開關;t.數顯冷水水溫高調節指示;u.制熱開關;v.數顯熱水水溫調節指示。
（二）中央空調模型系統
　　1、制冷系統主要組成：壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、制冷水泵。
　　2、制熱系統主要組成：電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。
　�。�1）具有蒸汽壓縮式集中式和半集中式中央空調系統的功能，主要由冷源系統、熱源系統、空氣處理及配送系統及控制與顯示系統等組成�？蓾M(mǎn)足學校既能開出驗證性實驗，也可以開設故障設置性實驗滿足畢業設計、教師科研、創新實驗室所需，能實現一機多用。
　　（2）制冷系統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、干燥過濾器和壓力表等部分組成。管路中串接有視液鏡，可觀察制冷劑物理狀態和流動方向。管路中串接的電磁閥，作為制冷系統通斷控制部件，高低壓力表顯示高壓壓力和低壓壓力。壓縮機采用泰康品牌。
　　3、冷卻水循環系統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成，用于吸收冷凝器中制冷劑散發的熱量。
　　（3）冷媒水循環系統主要由冷媒水泵及循環管路等部分組成，用于將蒸發器中制冷劑蒸發產生的冷量輸送給模擬用戶。
　�。�4）具有熱源系統模塊。供熱系統由1臺模擬鍋爐、1臺熱水泵、1套板式換熱器等組成。
　　空氣處理與配送要求采用集中式和半集中式兩種調節方式。集中式空調系統主要由冷熱交換器、風柜、送風機、送風管道及回風管道等部分組成；通過冷熱交換器將冷源（冷凍水）或熱源（熱水）進行處理，把風柜內的空氣冷卻（或加熱），通過送風機和送風管道輸送到各用戶端（模擬房）而達到制冷（制熱）的目的。半集中式空調系統主要由風機盤管組成；工作時，盤管內根據需要流動的冷水（或熱水），風機把室內空氣吸進機組，經過濾后再經入盤管冷卻（或加熱）送回室內，如此循環，以達到調節室內溫度、濕度的目的。
　　3、故障設置與排除
　　中央空調實驗裝置，能夠設置故障供學生了解各種故障現象和排除故障（主要是在電控系統方面設置故障）。典型故障點總數為20個，其中制冷系統設置的故障點為8個，電控系統設置的故障點為12個，故障點的設置不損壞制冷和電控系統原理。。
軟件同時具有故障設置與恢復功能，老師可以隨意設置故障，學員可以通過軟件界面精確定位故障并且排除。
　　（1）高壓過高高壓保護；（2）膨脹閥堵塞；（3）壓縮機不工作；（4）組合風柜風機不轉；（5）冷凝水塔風機不轉；（6）模擬鍋爐不工作；（7）冷水水泵不工作；（8）熱水水泵不工作；（9）冷凝水水泵不工作；（10）制冷控制電腦傳感頭不工作；（11）模擬鍋爐電腦控制傳感頭不工作；（12）膨脹閥調節不正常；（13）壓縮機過載保護；（14）壓縮機起動電容不工作；（15）系統終端風機不轉；（16）制冷冷水不循環；（17）制熱熱水不循環；（18）制冷壓縮機接觸器不正常；（19）制熱模擬鍋爐接觸器不工作；（20）冷凝水塔風機缺相。
　　4、實訓內容

序號	項目（設備名稱）	數量	備注
1	水冷機組	1套	含1臺3匹谷輪壓縮機、1臺水冷冷凝器、1臺水冷蒸發器、1個膨脹閥、1個過濾器、1個儲液罐、1個溫控器、1個壓力保護器、一個電磁閥等。2．冷卻水系統一套：含2臺冷卻水泵、1臺3噸冷卻水塔、1個水流量保護開關、6個手閥等。
2	冷卻水冷系統	1套	冷卻水系統一套：含2臺冷卻水泵、1臺3噸冷卻水塔、1個水流量保護開關、6個手閥等。
3	冷凍水冷系統	1套	含2臺冷凍水泵、1套分水器及集水器、1臺膨脹水箱、1個水流量保護開關、8個手閥、一個電磁閥等。
4	供暖系統一套：	1套	含1臺水加熱器、1臺熱水泵、2個手閥等。
5	模擬大廳	一間	尺寸1600×800×1600mm、1套空氣處理系統、1套送風管、1套回風管及相關配套設備。
6	配電柜	1	內置1臺三菱PLC FX2N－48MR、8個交流接觸器、8個熱繼電器、1個漏電保護開關、1個4匹熔斷器、12個按鈕開關、12個指示燈、5個電流表、1個電壓表、1個溫度采集模塊、1個穩壓電源、標準通信接口和配套設備。
7	數據采集系統	1套	4個溫度傳感器、2個壓力傳感器及1個A/D轉換功能模塊
8	組態軟件	1套	三維力控?zé)o限點
9	PLC編程軟件（三菱）	1套	FXGP_WIN-C
10	中央空調PLC控制程序	1套
11	組態軟件應用程序	1套	過程實時監控（遠程控制和數據實時監視）
12	仿真考核軟件	1套	故障設置、排除、考核、評分
13	PLC編程電纜	1條	USB口型
14	可移動計算機臺架	1套
