一、概述：

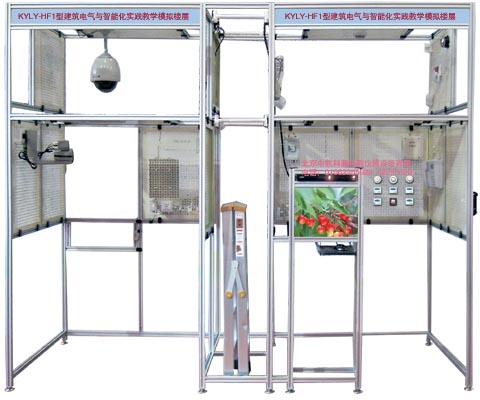

KYLY-HF1型建筑電氣與智能化實踐教學模擬樓層，是由1臺鋁合金支架和17塊網孔板搭建而成的兩層模擬樓宇建筑，分別模擬一棟樓宇建筑的一層機房、一層樓道、一層樓道大門、二層樓道、二層樓道窗戶、二層住戶、二層住戶大門、二層住戶窗戶、垂直豎井和建筑周邊。房間提供正反面?zhèn)葔晚攭Φ陌惭b范圍，可在上面安裝各種樓宇智能化器件；同時還提供房間大門和窗戶，可在上面安裝電插鎖、電磁鎖、門磁和窗戶防盜探測器等器件，實現智能建筑各類系統的安裝與運行，如"對講門禁及室內安防系統"和"閉路電視監控及周邊安防系統"等。
相比于單層模擬樓層，兩層模擬樓層需要考慮智能建筑的多樓層結構關系，除了能夠培養學生的工程施工能力外，更能夠培養其工程設計能力與工程創新能力，符合高等院校的實踐教學需求。器件的安裝方式與實際工程一致，使用自攻螺絲與網孔板用膨脹固定件的配合，學生在模擬墻體的一邊便可單獨完成器件的固定；布線方式可選擇通過線槽布明線（網孔板正面）或通過理線環布暗線（網孔板反面）。
二、基本技術指標：
鋁合金支架尺寸：3010mm×1305mm×2550mm；
網孔板尺寸：750mm×600mm×35mm；
能完成兩層樓的電氣安裝實訓；
安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準，采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、主體配置：
|
序號
|
器件名稱
|
數量
|
單位
|
|
1
| 鋁合金支架
|
1
|
臺
|
|
2
| 網孔板
|
17
|
塊
|
|
3
| 計算機移動推車
|
1
|
臺
|
|
4
| 圓鋼凳
|
1
|
張
|
|
5
| 人字梯
|
1
|
把
|
|
6
| 配電箱
|
1
|
個
|
|
7
| 單相漏電保護開關
|
1
|
個
|
|
8
| 儲物架
|
1
|
臺
|
|
9
| 網孔板用膨脹固定件
|
500
|
個
|
|
10
| 理線環
|
100
|
個
|
|
11
| 緊固件、線材及專用工具
|
1
|
批
|
|
12
| 單相三位三級排插
|
3
|
個
|
|
13
| 單相一位二級插座
|
2
|
個
|
|
14
| 單相一位三級插座
|
3
|
個
|
|
15
| 明裝86底座
|
7
|
個
|
|
16
| 18V直流開關電源
|
1
|
個
|
|
17
| 12V直流開關電源
|
1
|
個
|
|
18
| 門前鈴
|
1
|
個
|
|
19
| 室內分機
|
1
|
臺
|
|
20
| 電插鎖
|
1
|
把
|
|
21
| 警鈴
|
1
|
個
|
|
22
| 被動紅外空間探測器
|
1
|
個
|
|
23
| 感煙探測器
|
1
|
個
|
|
24
| 燃?xì)馓綔y(cè)器
|
1
|
個
|
|
25
| 門磁開關
|
1
|
對
|
|
26
| 求助按鈕
|
1
|
個
|
|
27
| 層間分配器
|
1
|
個
|
|
28
| 室外主機
|
1
|
臺
|
|
29
| ID卡
|
4
|
張
|
|
30
| 電磁鎖
|
1
|
把
|
|
31
| 電磁鎖控制器
|
1
|
個
|
|
32
| 開門按鈕
|
1
|
個
|
|
33
| 聯網器
|
1
|
個
|
|
34
| 管理中心機
|
1
|
臺
|
|
35
| 通訊轉換模塊
|
1
|
個
|
|
36
| 通訊電纜
|
1
|
條
|
|
37
| 對講門禁監控管理軟件
|
1
|
套
|
|
38
| 彩色監視器
|
1
|
臺
|
|
39
| 硬盤錄像機
|
1
|
臺
|
|
40
| 硬盤
|
1
|
個
|
|
41
| 交換機
|
1
|
個
|
|
42
| 網絡跳線
|
1
|
條
|
|
43
| 網絡視頻監控管理軟件
|
1
|
套
|
|
44
| 變速球
|
1
|
臺
|
|
45
| 一體機芯
|
1
|
臺
|
|
46
| 槍型攝像機
|
1
|
臺
|
|
47
| 自動光圈鏡頭
|
1
|
個
|
|
48
| 室內全方位云臺
|
1
|
臺
|
|
49
| 智能解碼器
|
1
|
個
|
|
50
| 紅外攝像機
|
1
|
臺
|
|
51
| 攝像機支架
|
1
|
個
|
|
52
| 拾音器
|
1
|
個
|
|
53
| 主動紅外對射探測器
|
1
|
對
|
四、主要實踐項目：
1、認識和熟悉各種智能建筑器件
2、各種墻體器件的對應區域位置安裝
3、電插鎖、電磁鎖、門磁和閉門器等門上器件的安裝和調試
4、掌握對講門禁及室內安防系統的結構和原理
5、對講門禁及室內安防系統的接線、布線和調試
6、對講門禁監控管理軟件的操作與事故演習
7、對講門禁及室內安防系統的多種系統結構項目設計
8、掌握閉路電視監控及周邊安防系統的結構和原理
9、閉路電視監控及周邊安防系統的接線、布線和調試
10、網絡視頻監控管理軟件的操作與事故演習
11、閉路電視監控及周邊安防系統的多種系統結構項目設計
|
