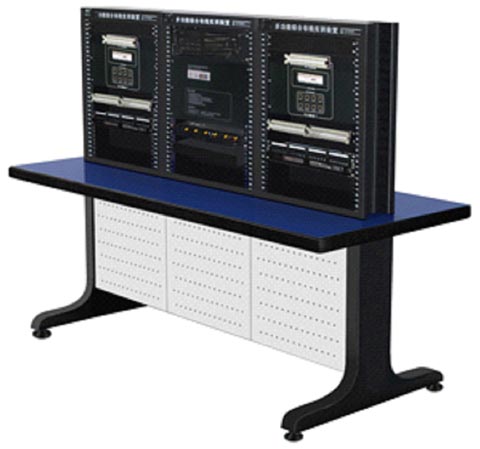

KYBAS-BX2型多功能綜合布線實訓臺（32-48人同時實訓）　

一、結構：
　　臺式；長2000mm×寬860mm×高1480mm。
　　多功能綜合布線實訓裝置由雙絞線打線實訓、雙絞線跳線制作實訓、雙絞線端接測試實訓、配線子系統管/槽布線技術實訓、光纖端接和配線實訓、以及雙絞線端接故障演示實訓等裝置組成，物理上與實訓室中心設備間機架用5E類雙絞線相連，是完善的可使用的有源網絡子系統實體。實訓操作臺可維護性強，各個訓練功能和測試功能模組全部采用結構化設計，當其中一部分因磨損需要更換時可以采用最小化的方式，只需對單一模組進行更換，節約維護成本和教學成本。

KYBAS-BX2型多功能綜合布線實訓臺（32-48人同時實訓）　

二、性能：
　　1）★能滿足6人、每人1套實訓裝置同時進行銅纜或光纜端接實訓，實訓臺雙面操作，每個學生獨立操作區域?qū)挾炔恍∮?00毫米，彼此之間不會干擾；
　　2）★雙絞線端接測試實訓。測試雙絞線端接常見的故障現象包括開路、短路、交叉線對、反向線對和串對等，測試結果用液晶進行顯示。
　　3）★雙絞線端接故障演示實訓，利用雙絞線端接故障演示裝置，學生可以真實模擬測試常見網絡布線工程中出現的各種布線故障，提高布線質量，積累正確布線和排除布線故障的經驗。
　　4）光纜配線和熔接實訓，兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓。
三、配置要求：
　　1）★雙絞線端接測試裝置1臺，帶液晶顯示器；
　　2）★雙絞線打線測試實訓裝置4套，每套包括8個4對110接線端子，內置端接測試模塊，配套LED指示燈；
　　3）★雙絞線跳線測試實訓裝置4套，每套包括8個RJ45網絡接口，內置端接測試模塊；
　　4）光纜實訓模組2套，每套實訓模組包括ST、SC耦合器各12個；
　　5）19"14U三聯開放式操作臺1張；
　　6）24口網絡配線架4個，100對110語音跳線架4個，理線環4個；
　　7）操作臺1張。
四、實訓功能：
　　1）★雙絞線打線實訓：每套打線測試實訓裝置配8個4對110接線端子，用4根雙絞線，可訓練打線64次。4套裝置可訓練打線256次。
　　2）★雙絞線跳線制作實訓：每套跳線測試實訓裝置配8個RJ45網絡接口，用4根雙絞線，可訓練壓線8次。4套裝置可訓練壓線32次。
　　3）★雙絞線端接測試實訓：對雙絞線接線圖，包括正常連接、開路（斷路）、短路、反向線對（Reversed Pair）、交叉線對(Crossed Pairs)和串對(Split Pairs)，進行測試實訓。
　　4）★雙絞線端接故障演示實訓：通過嵌入式系統和LCD模擬演示雙絞線端接狀態（接線圖），包括正常連接、開路（斷路）、短路、反向線對（Reversed Pair）、交叉線對(Crossed Pairs)和串對(Split Pairs)故障等。
　　5）光纜配線和熔接實訓：每次能夠熔接4根6芯光纖，也能插接12根ST-ST光纖跳線或者12根SC-SC光纖跳線，或者24根ST-SC光纖跳線。
　　6）能夠進行綜合布線系統各種永久鏈路實訓。實驗儀與配線架、跳線架、跳線等組合，進行多種永久鏈路端接實訓。能夠搭建多種網絡鏈路和測試鏈路的平臺。
　　7）綜合布線工程實訓：水平子系統管/槽布線技術實訓；工作區子系統網絡插座安裝實訓。
