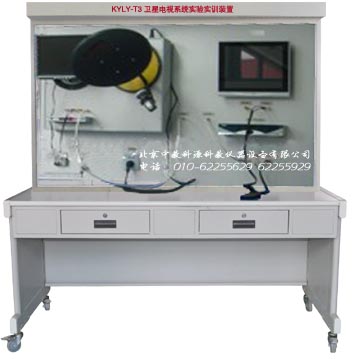

KYLY-T3 衛星電視系統實訓裝置 KYLY-T3 衛星電視系統實訓裝置 1、實訓功能 KYLY-T3 衛星電視系統實訓裝置，讓學生進行衛星電視系統的元件、作用、組成和原理的認識實訓。能進行各種衛星電視系統操作演示，天線的參數計算、設定、架設和調試，衛星接收機安裝、操作、設置及調試、線路的設計與連接、元件的結構識別與安裝、按線路圖將各部分連線、設計并安裝一個簡易應用系統等操作實訓。本實驗實訓裝置能讓學生進行線路故障的判斷與處理、衛星接收機設置錯誤的判斷與糾正。 2、技術指標 工作電壓：單相三線220V±5% 50Hz 整機容量：＜200W 外型尺寸：1500×700×1800mm 安全保護：具有漏電自動保護裝置和接地保護 故障設置：具有故障設置模塊能進行衛星接收機設置和硬件線路的故障設置與排除。 3、主要配置 實訓衛星接收機 1臺 演示衛星接收機 1臺 實訓衛星天線 1套 演示衛星天線 2套 實訓液晶彩電 1臺 演示液晶彩電 1臺 指南針 1只 量角器 1把 F頭 20個 有線電視線 50米 鉗子 1把 故障設置模塊 1套 密度板雙貼面進口防火板實訓桌 1只 密度板雙貼面進口防火板實訓屏架 1只 145×85cm優質鋁塑板絲網印刷面板 1塊 密度板雙貼面進口防火板電腦桌 1只 4、實訓項目 實訓一：衛星電視系統元件、作用、組成和原理的認識實訓 實訓二：衛星電視系統的基本功能演示操作實訓 實訓三：實訓衛星接收機調節、設置和操作實訓 實訓四：演示衛星接收機調節、設置和操作實訓 實訓五：天線的參數計算和設定操作實訓 實訓六：實訓衛星天線尋星定位操作實訓 實訓七：衛星接收機設置錯誤的判斷與糾正 實訓八：連接線纜及F頭端子的制作操作實訓 實訓九：線路故障的判斷與處理操作實訓 實訓十：指定線路的連接操作實訓 實訓十一：設計并安裝一個簡易應用系統操作實訓。
