一、概述
KYDJ-605 電機.電力拖動及電氣控制實訓考核裝置能滿足《電機拖動與調速》《電機及拖動基礎實驗》《電機學》《電機與變壓器》等課程大綱要求的實驗。裝置設計新穎、結構合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

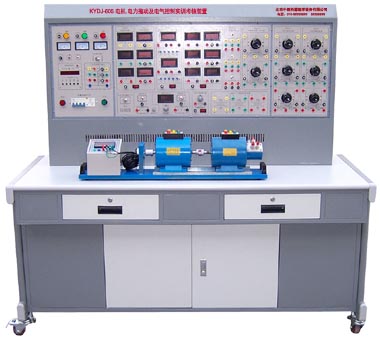

KYDJ-605 電機.電力拖動及電氣控制實訓考核裝置
每臺價格：36000元
二、產品特點
1、綜合性強：即能完成"電機拖動"實驗又能完成單、三相變壓器實驗，還可擴展電氣控制技術實驗。
2、整套性強：從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。
3、電機導軌采用不銹鋼制造，底板采用20mm厚軋鋼板，電機運行噪音小，永不變形，保證了設備長期運行。
4、用"校正直流測功機"測原動機輸出功率，完全克服了以往"渦流測功機"死區大、誤差大的缺點。配套的小型電機經過特殊設計，其特性和參數可模擬中小型電機，學生通過實驗可加深對電機理論的理解。
5、設有電壓型和電流型漏電保護，相間、線間過載或短路由單片機全程監控自動保護功能。
6、設有定時器兼報警記錄儀，適應實驗室的開放式教學，便于老師對實驗的管理與考核。
三、技術性能
1、輸入電源：三相四線380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜1.5KVA
4、重 量：300Kg
5、外形尺寸：1600×750×1300（mm）
四、實驗項目：
�。ㄒ唬┲绷麟姍C實驗
1、認識實驗
2、直流發電機
3、直流并勵電動機
4、直流電動機啟動：串電阻啟動、降壓啟動
5、直流電動機改變轉向的方法
6、直流電動機調速特性實驗：改變電樞回路所串電阻、勵磁回路所串電阻、降低電樞電壓
（二）單相變壓器實驗
1、單相變壓器變比K
2、單相變壓器空載實驗，測取變壓器空載數據IO、PO和UO。
3、單相變壓器短路實驗，測取變壓器短路數據UK、IK和RK。
4、單相變壓器負載實驗，測取變壓器負載數據UZ = f（IZ）。
（三）三相變壓器實驗
1、三相變壓器繞組極性的測定
2、三相變壓器聯結組別的測定
（四）異步電動機實驗
1、三相繞線式異步電動機定子電阻的測試
2、三相異步電動機空載實驗：測取空載時電壓U0，電流I0、三相功率P0，繪制空載特性曲線
3、三相異步電動機短路實驗：測取短路時電壓UK，電流IK、功率PK，繪制短路特性曲線
4、三相異步電動機參數的求取
5、三相異步電動機在各種運行狀態下的機械特性
（五）三相同步電動機實驗
�。╇姎饪刂茖嶒烅椖�
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/△降壓起動
13．接觸器控制Y/△降壓起動
14．時間繼電器控制Y/△降壓起動
15．QX3-13型Y/△自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路
25．雙速電機手動變速器控制線路
26．雙速電機時間繼電器控制強路
27．同步電動機的能耗制動控制線路
四、裝置的基本配備
�。ㄒ唬⿲嵱�(xùn)屏（鐵質雙導亞光密紋噴塑，鋁質面板）
1、交流電源：提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源（配有一臺三相同軸聯動自耦調壓器，功率1.5KVA）�？烧{(diào)交流電源輸出處設有過流保護裝置，當相間、線間過電流或直接短路均能告警并切斷電源。配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓輸出電壓，并有指示燈指示外部電源輸入和工作電源輸出。
2、勵磁電源：直流220V/0.5A，具有短路保護
3、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護
4、連續可調交流電源：0-240V連續可調，具有短路保護
5、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護
6、定時器兼報警記錄儀：具有設定時間、定時報警、切斷電源及記錄各種告警次數功能。
7、測量儀表
�。�1）直流數顯電流表四只：量程2000mA，0.5級
�。�2）直流數顯電壓表二只：量程300V，0.5級
（3）交流數顯電流表三只：量程3A，0.5級
�。�4）交流數顯電壓表三只：量程500V，0.5級
�。�5）智能型功率、功率因數表二只：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。
8、三相轉換開關二組，單相轉換開關一組
9、三相可調電阻器（三組90Ω×2/1.3A）
10、三相可調電阻器（三組900Ω×2/0.41A）
11、電氣控制實驗?zāi)K：
GSY-01 繼電控制實驗箱一； GSY-02 繼電控制實驗箱二；
GSY-03 繼電控制實驗箱三； GSY-04 繼電控制實驗箱四；
GSY-05 繼電控制實驗箱五； GSY-06 繼電控制實驗箱六；
GSY-07 繼電控制實驗箱七； GSY-08 繼電控制實驗箱八；
12、安全導線：采用高可靠護套結構手槍插連接法，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點。
（二）實驗桌
實驗桌主體為雙層鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，造型美觀大方。
五、育源電工電子電拖及自動控制技能鑒定仿真軟件
�。ㄒ唬┸浖攸c
1．在指導方針上，不以某專業或課程的教學大綱為依據，而是以國家維修電工職業標準為指導。
2．在系統定位上，不以理論性系統性為主線，而是以職業技能的訓練養成為主要任務。
3．在內容選擇上，不以驗證性的實驗為主要目的，而是以職業標準規定的技能點的仿真實訓為主線。
4．在媒體使用上，不以簡單的播放式動畫為主，而是側重于動畫編程、受訓者的參與交互性訓練上。
5．在表現形式上，不以實物照片而滿足，而是為追求最佳情景性效果采用三維建模技術。
6．在教學設計上，不以簡單完成某個技能為滿足而是圍繞該技能設置了諸如目的、原理、認識、結構、拆裝、布局、連線、操作、排故、考評等盡可能完備的模塊。
7．該軟件包含初級工與中級工、高級工全部12個實訓單元的研制工作，總共包含了近100多個實訓項目，基本覆蓋了電工、電子、電拖、維修電工、PLC等職業技能實訓和鑒定設備技術規范中所列出的主要技能項目。網絡版用于學生獨自仿真模擬練習，單機版用于老師教學實訓。
�。ǘ┸浖喗�
目前推出的，訓練模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實驗內容，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練。
利用生動的動畫演示，配合語音對電路工作原理進行講解；可通過半透明的原理圖上的提 示進行相關操作；具有與設備一致的實驗項目和實物元件介紹；具有實驗?zāi)康牡拿枋�、實驗器材的展示、典型電路的分析、電路原理聲動同步的解說、元件布局模擬操作、電路原理的模擬接線，模擬現場的工業仿真等功能。該軟件所有圖標及器件均采用3D建模，通過美工處理，整體畫面美觀大方。通過軟件的教學及仿真，能激發學員的思維、增強學員的感性認識，更好地剖析教學的重點、難點。
軟件中的項目內容都和實訓設備相關，學生在去實驗室之前，就可以對實操項目在理論和感觀上有個初步的認識，具體見以下示例：
1、電工電拖部分：
�。�1）實驗器材
利用3D建模，使實訓設備上所用到的元器件真實的放映給學生，另學生有個直觀的認識。
�。�2）典型電路
實訓設備相應電路的原理圖和實物接線圖都將反應在這個欄目里。用鼠標點擊原理圖上相應的元器件符號，真實電路中就會指示對應的器件，并且在提示窗里出現該元件在電路中的作用
�。�3）電路原理
該電路的電路工作原理講解，利用生動的動畫演示，配合上專業的語音講解使得該教學課件達到一定的深度�？菰锏脑硎谡n變得生動易懂，是老師最有力的教學工具之一。
（4）接線練習
學生通過半透明的原理圖上的提示，按照原理圖對電路進行模擬接線，接線的同時系統也有相應的提示�？梢杂�(xùn)練學生的規范接線和提供對電路的熟悉程度
（5）實驗仿真
學員可以操作空氣開關，按鈕等元器件來操控相應項目的電路。界面上的接觸器、時間繼電器等元器件就可以根據操作控制電機的轉動。
2、電子技術部分：
（1）實驗器材
利用3D建模，使實訓設備上所用到的元器件真實的放映給學生，包括電阻色環細節，使學生有個直觀的認識。
�。�2）電路原理
該電路的電路工作原理講解，利用生動的動畫演示，配合上專業的語音講解使得該教學軟件達到一定的深度。枯燥的原理授課變得生動易懂，是老師最有力的教學工具之一�！ �
（3）實驗仿真
真實的反映出實驗現象，包括示波器的波形、電壓（可測多點），調節電位計或操作某些按鈕開關，電路的參數會跟隨變化。直觀生動的模擬出了實驗所要達到的效果，也能使學生熟悉實驗儀器的使用。
3、照明電路部分：
使用方法同上，本模塊包括日光燈接線、兩地?zé)艨刂啤?
4、儀器儀表部分：
本模塊包括萬用表、兆歐表、電流表、電壓表、鉗形電流表。
5、機床電路排故部分：
6、 PLC控制部分：
7、軟件仿真實訓內容：
一級模塊 二級模塊 三 級 模 塊
電工基礎 歐姆定律 目的 原理 實驗 考考你
基爾霍夫定律 目的 原理 實驗 考考你
電磁感應 目的 原理 實驗 考考你
功率因數的提高 目的 原理 實驗 考考你
負載星形接法 目的 原理 實驗 考考你
負載三角形接法 目的 原理 實驗 考考你
電機與變壓器
變壓器 外形 原理 考考你
三相異步電動機 外形 裝配 考考你 維修
電流互感器 種類 原理 使用 考考你
電壓互感器 種類 原理 使用 考考你
單相異步電動機 外形 裝配 考考你
伺服電機 外形 原理 考考你
直流電動機 外形 裝配 考考你
低壓電器
接觸器外形 原理 判斷線圈 確定觸點對 安裝 考考你
繼電器 外形 原理 測熱元件 測觸點 考考你
開關 外形 原理 測量 考考你
按鈕 外形 考考你
指示燈 外形
熔斷器 外形 測量 測量2
接線端子 外形
電子器件
電阻器電位器 外形 標識 識別 小測驗 測量
電容器 外形 標識 使用 小測驗 測量
電感與小型變壓器 外形
二極管 外形 標識 識別 小測驗 測量
三極管 外形 標識 小測驗 型號判定 管腳判定
光電器件 外形 種類
集成電路 外形 標識 考考你
晶閘管與單結管電路 外形 電路 測量 仿真 排故 考考你
電子技術
單相橋式整流濾波電路 目的 電路 原理 布局 仿真 考考你
射極偏置電路 目的 電路 原理 仿真 考考你
串聯穩壓電路 目的 電路 原理 仿真 考考你
延時開關電路 目的 電路 原理 仿真 考考你
RC振蕩電路 目的 電路 原理 仿真 考考你
直流電動機調速電路 目的 電路 原理 仿真 考考你
差分放大電路 目的 電路 原理 布局 仿真 考考你
單結管同步觸發電路 目的 電路 原理 布局 仿真 考考你
三端可調穩壓電路 目的 電路 原理 布局 仿真 考考你
宿舍燈控制電路 目的 電路 原理 布局 仿真 考考你
電力拖動
接觸器聯鎖正反轉 目的 電路 原理 接線 仿真 考考你
按扭聯鎖正反轉控制 目的 電路 原理 接線 仿真 考考你
雙重聯鎖正反轉控制 目的 電路 原理 接線 仿真 考考你
反接制動控制電路 目的 電路 原理 接線 仿真 考考你
Y-Δ降壓啟動電路 目的 電路 原理 接線 仿真 考考你
手動順序起動控制 目的 電路 原理 接線 仿真 考考你
直流電動機調速控制 目的 電路 原理 接線 仿真 考考你
雙速電動機調速控制 目的 電路 原理 接線 仿真 考考你
電動葫蘆控制 目的 電路 原理 接線 仿真 考考你
繞線式電動機控制 目的 電路 原理 接線 仿真 考考你
照明電路
日光燈接線 接線 原理 仿真 考考你
兩地?zé)艨刂?接線 原理 仿真 考考你
機床電路
接觸器聯鎖正反轉 故障現象 排故
按扭聯鎖正反轉控制 故障現象 排故
雙重聯鎖正反轉控制 故障現象 排故
電動機反接制動控制 故障現象 排故
Y-Δ降壓啟動電路 故障現象 排故
手動順序起動控制 故障現象 排故
直流電動機調速控制 故障現象 排故
雙速電動機調速控制 故障現象 排故
電動葫蘆控制 故障現象 排故
繞線式電動機控制 故障現象 排故
常用工具
驗電筆 介紹
旋具 介紹
剝線鉗 介紹
電工刀 介紹
電烙鐵 介紹
儀器儀表
萬用表 種類 面板 測電阻 測電壓 測直流電流 測電壓
兆歐表 種類 面板 測繞組間電阻 測電阻 考考你
電流表 種類 面板 操作 考考你
電壓表 種類 面板 操作 考考你
鉗形電流表 種類 面板 操作 考考你
直流單臂電橋 種類 面板 使用 操作 考考你
信號發生器 種類 面板 使用 操作 考考你
普通示波器 種類 面板 使用 操作 考考你
導線連接 導線簡介 裸線 電磁線 絕緣線 通信電纜
命名法 電線命名法 射頻電纜命名法
線材選用 電路條件 環境條件 導線顏色選用
導線連接 單股芯線連接 七股芯線的連接 七股芯線T型連接
線頭絕緣的恢復 絕緣材料 包纏方法 熱縮管
PLC 認識PLC
結構 I/O單元 工作方式 簡易編程器
交通信號燈控制系統 控制要求 I/O口分配 接線 梯形圖指令表 運行
可逆運行反接制動 控制要求 I/O口分配 接線 梯形圖指令表
Y-Δ降壓起動 控制要求 I/O口分配 接線 梯形圖指令表
