一、概述
KYDK-602B 電機及自動控制系統實驗裝置，是由本公司設計的新穎綜合實訓裝置，滿足了目前我國高等院校"電機學"、"電機與拖動"、"微特電機及系統"、"繼電接觸控制"、"可編程控制器技術"、"工廠電氣控制"、"電力電子技術"、"半導體變流技術"、交直流電機調速系統"及"自動控制理論"等課程所開設的實訓項目等課程實訓大綱的要求，特別適用于高等院校現有的電機、電氣技術實訓設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實訓室，迅速開設實訓課提供了理想的實訓設備，為教師或研究生開發新實訓或進行科學研究工作提供良好的實訓條件。

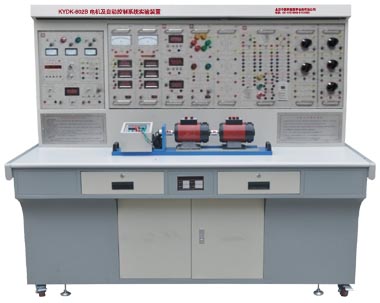

KYDK-602B 電機及自動控制系統實驗裝置
每臺價格：55000元
二、實訓裝置特點
1、綜合性強 本裝置掛件配齊時可完成目前國內各類院校電機及電氣學科課程的全部實訓項目。
2、適應性強 能滿足各類學校相應課程的實訓教學，實訓的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實訓，只需添加部件即可，永不淘汰。
3、整套性強 從儀器儀表、專用電源、電機及其它實訓部件到實訓連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實訓的需要進行配置。
4、直觀性強 各實訓掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強 裝置占地面積少，節約實訓用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實訓噪聲小，整齊美觀，改善實訓環境；電氣控制實訓，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；測量儀表采用指針式（帶超量程告警等）、數模雙顯、數字式、智能化及人機對話等相結合，密切結合教學實訓需要進行配置，使裝置測量手段現代化；設有定時器兼報警記錄儀，為學生實訓技能的考核提供一個統一的標準。
6、開放性強 控制屏供電隔離（浮地設計），并設有內、外電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便；各測量儀表均有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實訓創造了條件，有利于提高學生分析問題和解決問題的能力。
三、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 480Kg
5、外形尺寸：1870×730×1600mm
四、裝置的基本裝備
1、DQ01電源控制屏(鐵質噴塑結構，鋁質面板)
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)。可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～230V(3A)連續可調穩壓電樞電源(具有過壓、過流、過熱及短路軟截止自動恢復保護功能)各一組，并設有直流數顯電壓表及切換開關。
(3) 人身安全保護五大體系
設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電壓型漏電保護器1，如果隔離變壓器前的線路有漏電現象，即能實施保護并切斷電源；
設有電壓型漏電保護器2,如果隔離變壓器后的線路及實訓過程中的接線等有漏電現象,即能告警并切斷電源；
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
(4) 儀表保護體系
設有多只信號插座，與儀表相連，儀表超量程，即能告警并切斷電源，對儀表起到良好的保護作用。
�。�5）定時器兼報警記錄儀（服務管理器）：具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能。
(6) 控制屏正面大凹槽內，設有兩根不銹鋼鋼管，可掛儀表及實訓部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用�？刂破羶蓚�(cè)設有三極220V電源插座及三相四極380V電源插座。設有實訓臺照明用的220V、40W日光燈一盞。
2、DQ02實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3、DQ03-1不銹鋼電機導軌、歐姆龍1024光碼盤測速系統及智能數顯轉速表
包括測速發電機及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
4、DQ05三相組式變壓器
額定容量S1N/S2N=231/231VA，額定電壓U1N/U2N=380/95V，額定電流I1N/I2N=0.35/1.4A，Y/Y接法
5、DQ05三相芯式變壓器
額定容量S1N/S2N/S3N=152/152/152VA，額定電壓U1N/U2N/U3N=220/63.5/55V，額定電流I1N/I2N/I3N=0.4/1.38/1.6A,Y/△/Y接法。
6、DQ07直流發電機
7、DQ08直流串勵電動機
8、DQ09直流并勵電動機
9、DQ10三相鼠籠式異步電動機
10、DQ11三相線繞式異步電動機
11、DQ12線繞式異步電機起動與調速電阻箱
0、2Ω、5Ω、15Ω、∞五檔可調繞線電機起動電阻
12、DQ14 三相同步電機
13、DQ18三相雙速異步電機
14、DQ19校正直流測功機
15、DQ22直流數字電壓、毫安、安培表(三只)
直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有超量程報警、指示及切斷總電源等功能。
16、DQ25單三相智能型功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能同時測量兩路單相功率P1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
17、DQ26三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
18、DQ27三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
19、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組， 35μF/450V、4μF/450V電力電容各1只，10KΩ/10W功率電阻1只。
20、DQ31C熔斷器及開關板
四個熔斷器和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
21、DQ44數/模交流電流表
由三只數字交流電流表和一只指針式精密交流電流組成。 測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電流表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～5A，分0.3A、1A、3A、5A四檔，精度1.0級，直鍵開關切換，設有超量程指示，告警等功能。
22、DQ45數/模交流電壓表
由三只數字交流電壓表和一只指針式精密交流電流組成。 測量范圍0～450V，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電壓表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～500V，分10V、30V、100V、300V，500V五檔，精度1.0級，直鍵開關切換，設有超量程指示、告警等功能。
23、DQ28三相可調電抗器
每相均由一個127V/0.5A的固定電抗器和一個0～250V的自耦調壓器組成，既可作固定電感和可調電抗器使用，也可作自耦調壓器使用。
24、DQ32旋轉燈、并網開關、同步機勵磁電源
由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<5～40V/2.5A可調>組成。
25、DK03晶閘管主電路
提供12只5A/1000V的晶閘管，分成正、反橋兩組，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口）。另外有一組平波電抗器（200mH、500mH和1000mH）和一組續流二極及±300V的直流電壓表、±2A的直流電流表，兩表均為正負顯示。
26、DK04三相晶閘管集成觸發電路
提供三相晶閘管觸發電路、功放電路等，與DK03配套使用。設有觸發脈沖觀察孔、同步信號觀察孔、鋸齒波斜率調節觀察孔等。
27、DK05單相晶閘管觸發電路實訓
提供單結晶體管觸發電路、正弦波、鋸齒波同步移相觸發電路、單相交流調壓觸發電路、單相并聯逆變觸發電路。
28、DK06調速控制電路（I）
提供以下模塊：給定（帶數顯）、調節器I、轉速變換（FBS）、調節器II、反號器（AR）、電流變換（FBC）、電壓隔離器（TVD）。其中調節器I和調節器II的比例增益由電位器調節。
29、DK06-1 電機調速控制電路（II）
提供以下模塊：零電平檢測（DPZ）、轉矩極性鑒別（DPT）、邏輯控制（DLC）。
30、DK08給定及實訓器件
提供給定（±15V可調電壓輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管、24V電源及電感。
31、DK10可調電阻、電容箱
提供耐壓AC63V的可調電容三組，調節范圍為0.1～11.37uF，0～999KΩ十進制可調電阻兩組。
32、DK13功率器件驅動電路實訓箱
主要是為完成新器件特性實訓提供驅動和保護電路，使學生了解電力電子新器件的驅動特性。主要包括電源、驅動電路、PWM波形發生器。
�。�1）電源：為驅動電路提供電源，包括±5V、+20V、±15V直流電源。
（2）驅動電路：包括MOSFET、IGBT的驅動電路。其中IGBT的驅動電路采用了專用芯片EXB841。
�。�3）PWM波形發生器：由SG3525為核心的PWM波形發生器主要為新器件驅動電路提供PWM驅動波形；可以通過頻率調節旋鈕進行頻率調節；通過占空比電位器來調節PWM波的占空比；頻率范圍分為2擋，通過鈕子開關切換，高頻檔是為MOSFET和IGBT驅動電路提供PWM波形，頻率調節范圍4KHz～10KHz；低頻檔是為GTR和GTO驅動電路提供PWM波形，頻率調節范圍400Hz～1KHz；占空比均能從0%調至100%。
33、DK19半橋型開關穩壓電源
提供了半橋型開關穩壓電源的主電路和控制電路，主電路中的電力電子器件為電力MOSFET管；控制電路采用專用PWM控制集成電路SG3525，采用恒頻脈寬調制控制方案�？赏瓿�"開關電路在開環與閉環下負載特性的測試"以及"電源電壓波動對輸出的影響"等實訓內容。
34、DK17 雙閉環H 橋可逆直流脈寬調速系統
由主電路、控制電路和各種調節控制電路三部分組成，主電路由四個IGBT組成，控制電路部分使用專用的PWM控制芯片SG3525，調節控制電路部分設有速度調節器（ASR）、電流調節器(ACR)、給定（G）、轉速反饋調節器(SFR)、電流反饋調節器（CFR）、零電平檢測電路（DPZ）、轉矩極性鑒別器(DPT)、邏輯控制電路(DLC)，其中速度調節器（ASR）和電流調節器(ACR)的反饋電阻、電容均可通過外接獲得。
35、DK07直流斬波實訓
根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關的直流斬波內容而設計的；提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525�？赏瓿山滩闹薪祲簲夭娐罚˙uck
Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實訓。
36、SY05實訓連接線及配件
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
六、裝置可完成的實訓項目
�。ㄒ唬┲绷麟姍C實訓
電機認知
直流發電機
直流并勵電動機
直流串勵電動機
（二）變壓器
單相變壓器
三相變壓器
三相變壓器的聯接組和不對稱短路
三相三繞組變壓器
單相變壓器的并聯運行
三相變壓器的并聯運行
�。ㄈ┊惒诫姍C
三相鼠籠異步電動機的工作特性
三相異步電動機的起動與調速
雙速異步電動機
（四） 同步電機
三相同步發電機的運行特性
三相同步發電機的并網運行
三相同步電動機
三相同步電機參數的測定
�。ㄎ澹╇妱訖C機械特性的測定
三相異步電動機在各種運行狀態下的機械特性
三相異步電機M-S曲線的
（六） 晶閘管部分
單結晶體管同步移相觸發電路
正弦波同步移相觸發電路
鋸齒波同步移相觸發電路
單相半波可控整流電路
單相橋式半控整流電路
單相橋式全控整流電路及有源逆變電路
三相半波可控整流電路
三相橋式半控整流電路
三相橋式全控整流電路及有源逆變電路
三相交流調壓電路
單相并聯逆變電路
單相交流調壓電路
單相交流調功電路
�。ㄆ撸┤匦推骷匦圆糠�
晶閘管（SCR）特性及驅動保護電路
電力功率場效應管（MOSFET）特性及驅動保護電路
絕緣柵極雙極型晶體管（IGBT）特性及驅動保護電路
（八）全控型器件典型線路部分
直流斬波電路
半橋型開關穩壓電源
�。ň牛┲绷麟姍C調速部分
單閉環不可逆直流調速系統
雙閉環不可逆直流調速系統
邏輯無環流可逆直流調速系統
雙閉環控制（H橋）的直流脈寬調速系統（IGBT）
直流調速器的基本操作和參數設置
直流調速器的開環調速
直流調速器直流模擬式雙閉環不可逆調速
直流調速器直流模擬式雙閉環可逆調速
（十）交流電機調速部分
雙閉環三相異步電機調壓調速系統
雙閉環三相異步電機串級調速系統
六、 裝置的配置清單
|
序號
|
編號
|
名 稱
|
數量
|
|
1
|
DK01
|
電源控制屏 |
1件
|
|
2
|
DK02
|
實驗桌凳 |
1張
|
|
3
|
DQ03-1
|
不銹鋼電機導軌、測速系統及智能在線可編程數顯轉速表 |
1件
|
|
4
|
DQ27
|
三相可調電阻（每組900Ω*2/0.41A） |
1件
|
|
5
|
DK03
|
三相晶閘管主電路 |
1件
|
|
6
|
DK04
|
三相晶閘管觸發電路 |
1件
|
|
7
|
DK05
|
單相晶閘管觸發電路 |
1件
|
|
8
|
DK06
|
電機調速控制實驗（Ⅰ） |
1件
|
|
9
|
DK06-1
|
電機調速控制實驗（Ⅱ） |
1件
|
|
10
|
DK07
|
直流斬波電路實驗 |
1件
|
|
11
|
DK08
|
給定及實驗器件 |
1件
|
|
12
|
DK09
|
新器件特性實驗 |
1件
|
|
13
|
DK10
|
可調電阻、電容箱 |
1件
|
|
14
|
DK11
|
單相調壓與可調負載 |
1件
|
|
15
|
DK12
|
變壓器實驗 |
1件
|
|
16
|
DK13
|
功率器件驅動電路實驗 |
1件
|
|
17
|
DK19
|
半橋型開關穩壓電源 |
1件
|
|
18
|
DK14
|
單相交直交變頻原理 |
1件
|
|
19
|
DQ07
|
直流發電機
|
1臺
|
|
20
|
DQ09
|
直流他（并）勵電動機 |
1臺
|
|
21
|
DQ11
|
三相繞線式異步電機 |
1臺
|
|
22
|
GDQ12
|
線繞式異步電機起動與調速電阻箱 |
1件
|
|
23
|
GDK28
|
三相異步電機變頻調速系統 |
1套
|
|
24
|
KY06
|
配備兩種不同的實驗連接線及易損配件 |
1套
|
