PLC可編程控制微機接口及應用綜合實驗裝置

網站首頁

誠信為本　科技為先　卓越品質　源于科技

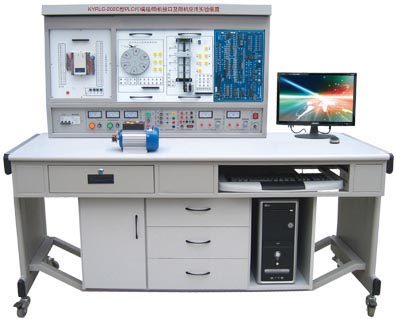

KYPLC-202C型PLC可編程控制、微機接口及微機應用綜合實驗裝置（增強型）

※ 概述:
　　本實驗臺是在"KYPLC-202Ｃ型PLC可編程控制器實驗系統"的基礎上增加微機接口及微機應用實驗系統，集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實驗掛箱、實物等,于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控制實驗，同時也為了高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出二十七組最具典型性的實驗項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控制實驗。通過兩方面結合做到一機多用、資源共享、便于管理。PLC可編程控制器性能、特點。微機接口及微機應用適用于86系列微機原理課程，綜合了各學校講課及實驗老師意見，增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整.為適合基礎教學的需要，增添了數字電路實驗線路。這一嶄新的系統實現了專業基礎課（數字電路）、專業課（微機原理）、課程設計和畢業設計（微機應用）的三合一，真正做到了一機多用。大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師指導書，書中對這部分實驗都寫有實驗?zāi)康�，�?shí)驗電路以及匯編語言和C語言的參考程序清單（提供程序軟盤），供教師參考,減輕了教師備課和輔導實驗的工作量。全套裝置設計合理，功能強大，操作簡單方便。

　　　　　　　　　　　　　　
KYPLC-202C型PLC可編程控制、微機接口及微機應用綜合實驗裝置（增強型）

KYPLC-202C型PLC可編程控制、微機接口及微機應用綜合實驗裝置模塊

※系統構成:
1、PLC可編程控制器實驗臺:提供三相電源，直流穩壓電源及安全保護裝置
2、PLC可編程控制器實驗裝置（掛箱規格:40×24×6 cm3）:
1）PLC001 交通信號燈PLC自動控制實驗掛箱
2）PLC002 攪拌器的PLC自動控制實驗掛箱
3）PLC003 LED數碼管顯示PLC自動控制實驗掛箱(實物)
4）PLC004 四層電梯的PLC自動控制實驗掛箱(實物)
5）PLC005 加工中心刀具庫選擇控制實驗掛箱(實物)
6）PLC006 藝術彩燈造型的PLC控制實驗掛箱
7）PLC007 電機的自動控制實驗掛箱（實物）
8）PLC008 步進電機的PLC控制實驗掛箱（實物）
9）PLC009 模擬電視發射塔實驗掛箱
10）PLC010 自動送料裝車系統實驗掛箱
11）PLC011 自動售貨機實驗掛箱
12）PLC012 自動成型系統實驗掛箱
13）PLC013 水塔自動供水系統實驗掛箱
14）PLC014 郵件自動分揀系統實驗掛箱

15）PLC015 自動洗衣機系統實驗掛箱
16）PLC016 電鍍系統實驗掛箱
17）PLC017 繼電器控制實驗掛箱（一）
18）三相鼠籠電動機 380V Y /△接法
19）基礎實驗掛箱
3、PLC可編程控制器實驗臺
4、PLC可編程控制器操作桌
5、編程應用軟件
6、仿真教學軟件
6、PLC及轉接通訊電纜
8、工控組態軟件
9、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
10、51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗?zāi)K、溫度自動控制實驗?zāi)K、直流電機實驗?zāi)K、音響模塊等）。
11、電腦或手持編程器（用戶自備或代購

※技術性能:
1、輸入電源:三相四線電源，輸入時指示燈亮。
2、電源輸出:有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器:
品牌、型號:三菱FX1N-40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。
4、重量:100Kg
5、外形尺寸:160×75×150cm

※實驗項目:
（一）PLC可編程控制器實驗內容:
1）與、或、非邏輯功能測試
2）定時器、計數器功能測試
3）跳轉、分支功能訓練
4）移位寄存器測試
5）數據處理功能訓練
6）微分、位操作測試
7）交通信號燈PLC自動控制
8）攪拌器的PLC自動控制
9）LED數碼官顯示PLC自動控制（實物）
10）四層電梯的PLC自動控制（實物）
11）加工中心刀具庫選擇控制（實物）
12）藝術彩燈造型的PLC控制
13）電機的自動控制（實物）
（二）2、微機接口及微機應用實驗內容:
A、微機接口實驗（微機原理課）
1、I/O地址譯碼實驗
2、簡單并行接口實驗
3、可編程并行口實驗（一）（二）
4、串行通訊實驗（8251、8250）
5、A/D、D/A轉換
6、可編程定時器/計數器實驗
7、七段數碼顯示實驗
8、中斷實驗和DMA通訊實驗

14）步進電機的PLC控制（實物）
15）模擬電視發射塔實驗
16）自動送料裝車系統控制
17）自動售貨機
18）自動成型訓練19）水塔自動供水控制系統
21）自動洗衣機控制系統模擬訓練20）郵件自動分揀
22）電鍍過程控制
23）三相鼠籠式異步電動機點動控制和自鎖控制(實物)
24）三相鼠籠式異步電動機聯動正反轉控制(實物)
25）三相鼠籠式異步電動機帶延時正反轉控制(實物)
26）三相鼠籠式異步電動機Y/△轉換起動控制(實物)
27）MSGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗
28）針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
B、趣味性實驗及控制實驗（微機應用課）
1、競賽搶答器實驗
2、數字錄音機實驗
3、電子琴實驗
4、交通燈控制實驗
5、繼電器控制實驗
6、步進電機控制實驗
7、七段數碼顯示實驗
8、集成電路測試實驗
9、8279鍵盤、顯示控制實驗
