※ 概述:
KYPLC-202型PLC可編程控制器實驗裝置是專為目前我國各院校開設的《可編程控制器技術》、《可編程控制器及其應用》等課程配套設計的。集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實驗掛箱、實物等于一體,可直觀地進行PLC的基本指令訓練,多個應用廣泛的PLC實際應用模擬實驗和實物控制實驗,同時也為了高層次的設計開發實驗提供良好的條件。為了結合教學要求,設計過程中參考了國內多種教材,從中精選出二十七組最具典型性的實驗項目,配備三相鼠籠異步電機及繼電器,能完成多個電氣控制實驗。

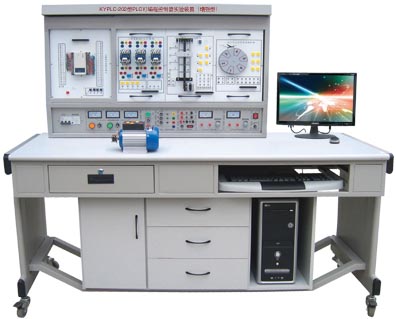

KYPLC-202型PLC可編程控制器實驗裝置(增強型)
※ 技術性能:
1、輸入電源:三相四線電源,輸入時指示燈亮。
2、電源輸出:有漏電型保護器、過載、短路保護裝置。
A.三相四線380V輸出,由三只電壓表指示輸出電壓
B.~220V通過安全插座輸出
C.+24V/2A直流穩壓輸出(數顯)
D.+5V/1A直流穩壓輸出(數顯)
E.±12V/1A直流穩壓輸出(根據裝置需求而定)
3、PLC可編程控制器:
品牌、型號:三菱FX1N-40mR(輸入24點,輸出16點),也可選擇西門子、歐姆龍,價格另議。
4、重量:100Kg
5、外形尺寸:160×75×150cm
※ 基本實驗項目
1.與、或、非邏輯功能實驗
2.定時器、計數器功能實驗
3.跳轉、分支功能實驗
4.移位寄存器實驗
5.?dāng)?shù)據處理功能實驗
6.微分、位操作實驗
7.交通信號燈PLC自動控制實驗
8.?dāng)嚢杵鞯腜LC自動控制實驗
9.LED數碼官顯示PLC自動控制實驗(實物)
10.四層電梯的PLC自動控制實驗(實物)
11.加工中心刀具庫選擇控制實驗(實物)
12.藝術彩燈造型的PLC控制實驗
13.電機的自動控制實驗 (實物)
14.步進電機的PLC控制(實物)
15.模擬電視發射塔實驗實驗
16.自動送料裝車系統控制實驗
17.自動售貨機實驗
18.自動成型實驗18.自動成型實驗
19.水塔自動供水控制系統實驗
20.郵件自動分揀實驗
21.自動洗衣機控制系統模擬實驗
22.電鍍過程控制實驗
23.三相鼠籠式異步電動機點動和自鎖PLC控制(實物)
24.三相鼠籠式異步電動機聯動正反轉PLC控制(實物)
25.三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)
26.三相鼠籠式異步電動機Y/♀轉換起動PLC控制(實物)
27.MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教 學實驗
28.針對實驗項目的具體要求,學生自行編輯組態棒圖進行實驗。
|
