一、概述
KYKB-A齒輪范成儀用于機械原理（機械設計基礎）課程開設的"漸開線齒輪范成實驗"，理解漸開線齒輪輪廓形成過程和范成法加工原理，掌握漸開線產生根切和避免根切的方
法，演示刀具變位對位齒形變化及對齒輪各參數的影響。
二、主要技術參數
1、配模數m=8 m=20 齒條插齒刀各一把
2、外型尺寸：320×310×110mm（長× 寬× 高）
同一模數m=2 兩扇形齒輪（Z1=130,Z2=80）
3、大扇形分度圓直徑260MM，適用于M=20 齒條，小扇形分度圓直徑160，適用于M=8 齒條
說明：同一齒輪的加工工具可加工不同齒數的齒輪。范成儀在人機的基礎上進行精心設計，大方美觀。制作材料除加工插齒刀具外全部采用鋁合金制作。

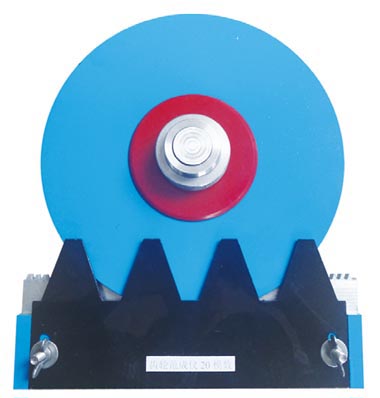

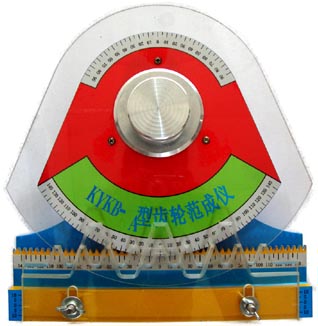

KYKB-A齒輪范成儀
