一、概述
KYMJ-CM透明五金沖壓模擬機是對生產用機進行了微縮和改進，具有體種小、可隨意移動，適用于課堂教學的微型實驗臺。該產品以完成沖裁、拉伸、成型等動作。具有結構簡單，操作方便，且價格低廉的優點，無噪音無污染，并且可采用220V電壓，可在任何有電場所使用。填補了模具教學中無實驗用機的空白。本機可對透明拆裝模具進行課堂上模擬演示，能在實驗中看到模具的運動過程，提供設計人員對模具設計中的各機構產生更為實際的思維。
二、主要特點
1、機身及配套模具全部采用進口有機玻璃制作，該有機玻璃材料耐腐蝕、抗磨性能好，長久不變色演示效果逼真。
2、本套產品共設計有六套配套模具，可供用戶進行選配。
三、主要技術參數
1、交流電源：?jiǎn)蜗?20VAC 50HZ
2、配套模具尺寸：200×150 mm
3、演示臺尺寸：450×450×820mm（長× 寬× 高）
4、整機重量：約70kg

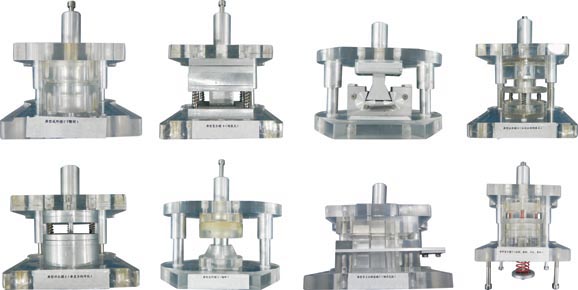

四、配套注注塑模：
|
序號
|
產品名稱
|
型號規格
|
序號
|
產品名稱
|
型號規格
|
|
1
|
沖孔模
|
200×150
|
4
|
拉深模
|
200×150
|
|
2
|
落料模
|
200×150
|
5
|
級進模
|
200×150
|
|
3
|
折彎模
|
200×150
|
6
|
復合模
|
200×150
|
