| 規格名稱 |
性能參數 |
數量 |
備注 |

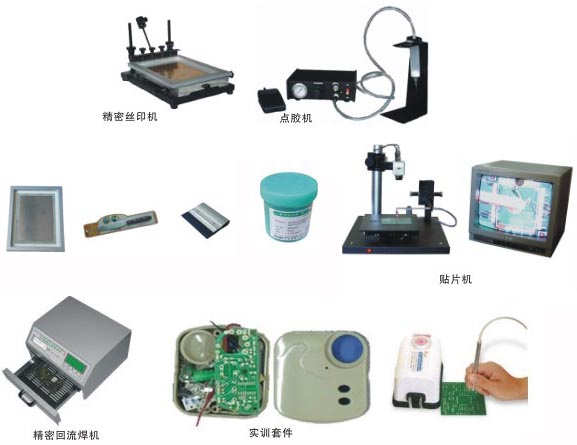

| KY-SYJ手動高精度絲網印刷機 |
1、最大有效分配面積：440×320mm 2、分配精度：±0.2mm，框架
3、X軸最大可調距離：20mm， 4、工作臺Y軸最大可調距離：30mm 5、框架θ角最大可調距離：±20°
6、框架與工作臺之間可調距離：0～10mm 7、外形尺寸：450mm×600mm×240mm |
1 |
|
| KY-GD刮刀 |
不銹鋼+合金鋁材料 SUS#，100mm長度，刮片有刃性，壽命使用長
|
5 |
|
| KY-892A手動高精度點膠機 |
可手動輕觸控制，由定時器控制每次滴膠時間，定時、定量出膠水，確保每次滴膠一致;可滴膠液體或料，有紅膠、黃膠、環氧樹脂、錫漿、矽膠、助焊劑等;調節氣壓，選擇適當?shù)臅r(shí)間和針咀，便于改變每次滴膠量和滴膠時間，適合不同需要;微型腳踏控制板;多種規格的塑膠咀適合不同需要。
自動定時：0.01s～30s 重復準確性：±0.5% 外型尺寸：235x165x60(mm) 輸入電壓：220～240V
50Hz AC 內部電壓：24V DC 最小滴膠量：0.01ml 輸入氣壓：2.5～7 bar (35～100psi)
消耗功率：<15W 配套氣泵：KY-QB 1臺 1、功率：1.1KW，2、氣壓：8kg/cm2，3、儲氣量：12升，4、出氣量：60L/min，5、電源：220V/50Hz
|
1 |
含氣泵一臺 |
| KY12000真空吸筆 |
有防靜電功能 電源：220V，50Hz 外型尺寸：180×90×70（mm）
整機重量：＜1Kg；氣流通道：2 自帶膜片式氣泵，雙人型使用 配置：兩根吸筆，吸盤及吸管2根 |
2 |
|
| KY-TPJ手動高精度貼片機 |
特點： 隨著電子封裝產業的高速發展，芯片的存儲量越來越大，引腳越來越多，引腳間距越來越小，用戶在貼片焊接過程中，原有的手工貼裝方式已無法滿足要求。貼片臺是一款精密IC貼裝設備，良好的視覺效果，精密的位移裝置，無需編程，簡單的操作過程即可完成準確貼裝。
技術參數： 1、貼片速度： 300～600粒/小時 2、配有真空裝置，不需包接氣源； 3、工作臺面：220X220mm
4、XY向調節范圍40mm，Z向移動范圍80mm 5、旋轉角度可調節正負30度 6、內置減壓裝置，操作快速靈活。
|
1 |
|
| KY-300A無鉛回流焊機 |
輸入電源：AC220V/50～60HZ 峰值功率：3.5kW；
紅外線輻射和熱風混合加熱方式 操作系統：中英文雙語操作系統 工作模式：自動回焊模式、可調恒溫維修模式 溫度曲線段：預熱段、加熱段、焊接段、保溫段、冷卻段等共五段
預熱段溫度設置范圍和時間：70～150℃、 時間：0～5Min 加熱段溫度設置范圍和時間：預熱溫度～250℃
時間：0～5Min 焊接段溫度設置范圍和時間：加熱溫度～280℃ 時間：0～30S 保溫段溫度設置范圍和時間：
焊接溫度～（0～50℃） 有效焊接面積：300×300mm 外形尺寸：420×380×250mm |
1臺 |
|
| KY-HG焊錫膏 |
含量為63/37，25Um，500g/瓶 |
10 |
|
| KY-HWX冰箱 |
總有效容積:48L耗電量：kWh/24h，0.5KW/24H,總重量：20kg,顏色：純白色,
溫度可調,壓縮機恒溫保溫室0-10度。 |
1 |
|
| KY-TP(SMT)工藝掛圖 |
1、尺寸：1200×800mm，彩色噴繪； 2、塑框鑲邊，內容介紹SMT表面貼裝技術工藝及制作流程。
|
1套 |
|
| KY-JC（SMT）SMT 實訓教學資源 |
SMT視頻教學資源及相關學習資料，軟件CD |
1套 |
|
| KY-FM微型貼片實訓產品套件 |
微型貼片收音機套件，KY-FM，用于貼片實訓用,含教材制作資料及原理圖，以及電子檔資料
|
100套 |
|
| KY-GW（FM）微型貼片實訓配套鋼網 |
用于FM專用配套使用, FM收音機模板KY-GW：370X470㎜標準中號模板，不銹鋼材料
|
1套 |
|
| KY-JBD焊膏專用攪拌刀 |
不銹鋼材料 SUS#，100mm長度，刮片有刃性，壽命使用長 |
1把 |
|
