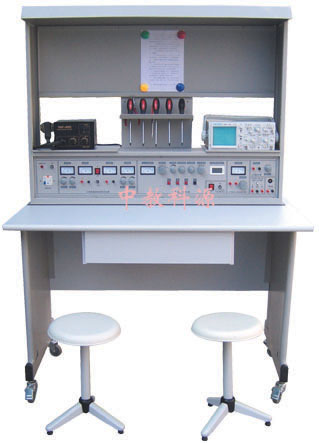

KYGY-DZ01C型電子技能及生產工藝流水線創新實訓臺
|
一、概述
KYGY-DZ01C 電子技能及生產工藝流水線創新實訓臺,是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研制。為各類院校提供電子技能訓練及生產工藝流程訓練、電子競賽課題制作提供理想的平臺。
二、特點
1、通用性強：即可通過實訓臺的編制組成多種產品生產流水線，完成產品的電子工藝實訓，也可單臺獨立作為電子技能實訓使用。
2、綜合性強：可作為電子、電工、機械等專業課程的實訓、可作手工焊接實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓等。
3、功能齊全：提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板（用來夾資料）、儀器架、工具架。
三、技術性能
�。ㄒ唬┹斎腚娫矗�?jiǎn)蜗嗳� 220V±10% 50Hz
（二）輸出電源：
1. 直流穩壓電源：二路0-30V穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流2A，具有預設式限流保護功能，數字顯示電流電壓；
2.低壓交流電源輸出：3V、6V、9V、12V、15V、18V、24V交流輸出、電流2A；
3.函數發生器：輸出正弦波、三角波、方波、頻率范圍5Hz-550KHz；頻率有表指示。
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
4.單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；
5.音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。
�。ㄈ┕ぷ鳝h(huán)境：溫度-10℃～+40℃
（四）裝置容量：＜500VA
�。ㄎ澹┩庑纬叽纾�1200mm×750mm×2000mm
四、實訓臺的構成
實訓臺由實訓桌、控制柜、功能屏、實訓線路板（包括元器件）、工具包等組成。
（一）實訓桌：鋼木結構，桌面為防靜電、耐磨材料制成。
�。ǘ┛刂乒瘢禾峁┙恢绷麟娫�、信號源、安全插座等。
（三）電源總控臺：最多能同時控制40臺實訓臺電源，具有漏電、過載保護功能，一個實訓室配備1臺；
�。ㄋ模┕ぞ咛准篗F-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小 + 字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、熱臺撥放臺1臺、放大鏡臺燈1只、焊錫絲、松香若干。
�。ㄎ澹�、工具套件
1、MF-47萬用表 1只
2、剝線鉗 1把
3、尖嘴鉗 1把
4、斜口鉗 1把
5、大小 十字螺絲刀 各1把
6、大小一字螺絲刀 各1把
7、鑷子 1把
8、剪刀 1把
9、35W烙鐵 1把
10、吸錫器 1把
11、熱風撥放臺 1臺
11、放大鏡臺燈 1臺
12、焊錫絲、松香 若干
五、全室參考配置表（以三十座為例）
|
序號
|
名 稱
|
每臺數量
|
全室數量
|
備注
|
|
1
|
多媒體示教臺
|
|
1臺
|
|
|
2
|
控制屏
|
1
|
15套
|
|
|
3
|
實訓操作臺桌
|
1
|
15張
|
|
|
4
|
學生凳
|
2
|
30張
|
|
|
5
|
絕緣皮（膠墊）
|
1
|
15張
|
|
|
6
|
工具柜
|
1
|
15個
|
|
|
7
|
工具
|
1
|
15套
|
見四（五）工具套件 |
六、YYSJ-1多媒體示教臺（全室配一臺）
1、產品概述：
該設備是根據實訓室教學管理的要求而設計開發的多功能型多媒體網絡化示教控制系統。系統采用半圓形設計，分為圖像影音控制區、電源、網絡控制區、計算機控制區等三大部分，配套有網絡控制系統、影音控制系統、電源控制系統及智能考核軟件、網絡監控管理軟件等軟硬件設備，可對學生系統進行電源控制，計算機網絡控制、工控設備網絡控制等。
2、技術參數：
工作電源：三相五線 380V±5％ 50Hz
安全保護：漏電保護（動作電流≤50mA），過流保護
規格尺寸：2400×800×780mm
額定功率：<11KW（12臺為例）
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
設備重量：100Kg
3、產品結構：
桌身部分：采用國家甲級環保型16mm厚三聚氰胺板材，所有截面用PVC塑膠熱熔膠封邊，整體設計為多功能組合式應用�？煞胖谩「鞣N多媒體器材：視頻展示臺、功放、DVD、計算機、中央控制系統等,并設置各種穿線孔位，設計科學，使用方便。
桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計，桌面具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。
實訓屏部分：采用優質鋼板斜面設計精加工，面板采用優質鋁板，彩色絲印工藝，顏色協調、設計合理。各分組電源、主控器材、控制電源等布局科學操作方便。
無線電源遙控部分：
"電源無線總控制臺" 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制�？刂婆_(tái)具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點�？偪刂婆_(tái)與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。以315MHz無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。一套"電源無線總控制臺"可對單個實驗室的32臺實驗設備進行單臺、多臺或全部設備的電源開關無線控制。每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室30臺實驗設備的電源開關無線控制。配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。
上位機軟件功能
1.串口掃描檢測
2.通過串口發送工作臺工作命令
3.接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示
4.能控制最多128工作臺
5.開關工作臺操作時間顯示
4、基本配置：
|
序號
|
配置名稱
|
型號
|
規格(長×寬×高)
|
單位
|
數量
|
備注
|
|
一、組合式多媒體示教臺配置：
|
|
1
|
組合式多功能示教臺
|
KYSJ-1
|
2400×800×780mm
|
套
|
1
|
|
|
2
|
無線遙控電源控制系統
|
KY-10
|
|
套
|
1
|
|
|
3
|
高級五輪轉椅
|
|
|
張
|
1
|
|
|
二、多媒體設備配置：
|
|
4
|
功放機
|
|
|
臺
|
1
|
|
|
5
|
音箱
|
|
|
個
|
2
|
|
|
6
|
無線話筒
領夾式
|
|
|
只
|
2
|
|
|
7
|
座式話筒
|
|
|
只
|
1
|
|
|
8
|
計算機系統 P4級系統，19寸液晶顯示器
|
|
|
套
|
1
|
|
|
9
|
多媒體投影機VT系列 2500流明
|
|
|
臺
|
1
|
|
|
10
|
玻璃珠銀幕 電動120吋
|
|
120吋
|
幅
|
1
|
|
|
11
|
SMT視頻教學資源及相關學習資料 |
|
軟件CD
|
套
|
1
|
|
|
12
|
PCB視頻教學資源及相關學習資料 |
|
軟件CD
|
套
|
1
|
|
|
13
|
電工電子電拖及自動控制技能鑒定仿真軟件
|
|
|
套
|
1
|
|
|
|
|
