一、概述:
本維修實驗臺可以使學生掌握數控銑床系統控制原理、電氣設計方法、元器件的選擇、銑床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控銑床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

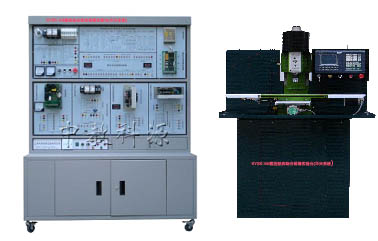

KYSK-VM數控機床綜合維修實驗臺（車床）
一、產品組成部分:
數控銑床綜合實驗裝置是由數控系統，機床電氣控制接口板、主軸變頻調速實驗板、交流伺服驅動及電機模擬運行及電機輸入輸出模塊、開關電源以及718型數控銑床等組成。
三、本實驗臺控制系統配置:
數控系統它由基于微處理器D70208H（NEC公司生產原工控用通用CPU）的高性能普及型銑床數控系統。顯示部分采用日本夏普公司的6''液晶屏，320*240點陣，電子盤128KB閃存等組成。系統具有如圖形跟蹤、模擬、模擬量輸出、內置固定式PLC等。
四、可開設的實驗實習項目:
數控銑床系統操作與編程實驗
主軸變頻單元的接線、參數設計、調試與故障診斷實驗
步進驅動單元的控制與故障診斷實驗
數控銑床電氣控制設計與分析實驗
數控各驅動單元的連接、控制與故障診斷
數控銑床的冷卻與照明實驗
數控銑床系統脈沖控制實驗
KY、XK180型數控銑床
一、機床特點:
KY、XK180型數控銑床是根據機械生產用戶的需求和學校實際需要而設計研發的一種新產品。機床采用機電一體化設計，先進的數控系統，整機結構緊湊合理，性能可靠，外形美觀，操作方便，能用于金屬材料進行銑、鉆、锪等多種工序的全自動加工，廣泛適用于小型盤類、板件殼件、模具等復雜零件的多品種批量生產。
二、技術參數:
| 工作臺面尺寸（長×寬） |
500×180 mm |
| 工作臺最大承重量 |
20kg |
| Ｘ向行程 |
240 mm |
| Ｙ向行程 |
150 mm |
| Ｚ向行程 |
280 mm |
| Ｘ向快速移動速度 |
2000 mm/min |
| Ｙ向快速移動速度 |
2000 mm/min |
| Ｚ向快速移動速度 |
2000 mm/min |
| 工作臺Ｔ型槽數 |
3 |
| 工作臺Ｔ型槽寬 |
12 mm |
| 工作臺Ｔ型槽間距離 |
50 mm |
| 主軸孔錐度 |
莫氏４號 |
| 主軸端面至工作臺面中心距離 |
30-200 mm |
| 主軸中心至立軌導軌距離 |
170 mm |
| 主軸電機功率 |
0.75Kw |
| 主軸電機轉速（無級） |
80-1500rpm |
| 選用刀具直徑范圍 |
4－16mm |
| 數控控制軸數 |
三軸三聯動＋主軸控制 |
| 最小控制單位 |
0.01mm |
| 補嘗 |
刀具長度補償，半徑補償，間隙補償 |
| 顯示界面 |
６＂液晶顯示，中，英文提示 |
| 機床外形尺寸 |
1240×1150×1800 mm |
