一、產品描述
KYTV-X15液晶電視維修學習機實驗箱，是培養液晶電視和液晶顯示器等專業維修技術人員而設計的，根據維修技能的工作特點分三部分：第一部分為液晶屏電源高壓電路，第二部分驅動板，第三部分為驅動程序，本設計電路可對每一個部分進行維修，具有獨立的信號波形測試點和故障演示開關，供學習演示不同的故障，本機采用雙面板工藝，電路實用性廣，適應現階段維修學習。

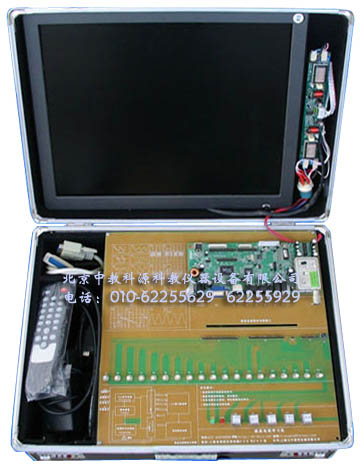

KYTV-X15液晶電視維修學習機實驗箱
一、主要技術性能和配置：
1、 電源
輸入：AC220V ±20%
輸出：DV 12V ±10%
電流：4A
信號輸入：
射頻：48MHz--470MHz
視頻：AV端子、S端子、VGA端子
支持模式：DOS、VGA 、SVGA 、XGA 、SXGA
計算機輸入：行頻：30--70HZ
場頻：60--75HZ
電視規格：PAL-BG
NTSC-M
SECAM-BG
二、主要實驗內容
1、液晶屏調試；
2、 高壓電路調試；
3、 驅動板調試；
4、 驅動程序調試；
5、KYTV-X15液晶電視維修學習機實驗箱，設有19個故障演示開關，供學習演示不同故障。
三、使用說明
1、 接通電源線和電視天線；
2、 接通電源開關，學習機的指示燈亮，正常工作。
四、設備包含
1、 學習機實驗箱（含15寸液晶屏）；
2、 遙控器；
3、 VGA線一條；
4、 驅動程序一套；
5、 編程器一套；
6、 萬用表一個；
7、 實驗指導書一本。
|
