一、概述
家電音視頻維修技能實訓考核裝置，吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構，布局合理，使用方便，每個單元都可進行故障實驗、測試、研究、分析，并且教師可自編自導實驗，提高實驗效果及學生動手能力。

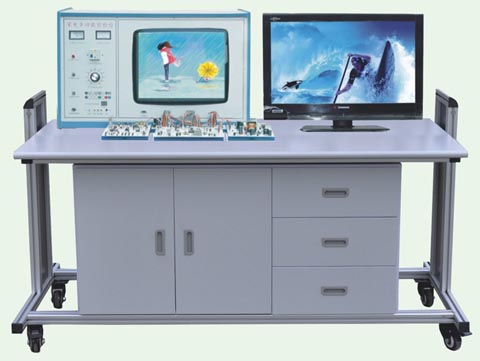

KYHA-32TV2 家用電器音視頻培訓考核設備
二、技術指示
1、工作電源：AC220V±10%50Hz
2、外形尺寸：138高×80寬×160長cm
3、整機功率：＜0.5KVA
4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。
三、功能
彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。
1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。
2、I2C總線控制單片彩色電視機，是當今世界最先進的數字控制技術，開機關機為拉幕式，各種控制功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗，（如行幅、場幅、場線性、RGB三基色，AGC、AFC、設置AV1、AV2十字線等）都是利用遙控器進行實驗。主要集成LA76810、LC863328。
四、實驗臺主要配置
1、交流輸入電表1只，交流電源經隔離變壓輸出電壓表1只，行電壓指示表1只，行電流表1只。
2、漏電開關1只，電源輸入輸出保險各1只，四連插板1只，安全隔離變壓器1只，電壓調節開關1只。
3、彩色信號發生即信號源1臺。
4、25寸彩色顯示器1臺，內置彩色黑白高壓包各1只，內置3W楊聲器2只。
5、上海精益FM-500型指針萬用表1臺。
6、數字萬用表：890B+ 1只
7、工具套件：剝線鉗、尖嘴鉗、鑷子、無感起子一套等
五、功能與實驗
1、三洋單片彩電（I2C總線控制）
2、32寸液晶電視機
六、全透明單元板配置
1、彩色電視機行輸出電路單元一塊
2、彩色電視機開關電源電路單元一塊
3、I2C總線控制高頻頭、遙控、中放、解碼、亮度電路單元一塊
4、I2C總線控制輸出電路單元一塊
5、I2C總線控制視放電路單元一塊
6、枕形效整電路單元一塊
7、32寸液晶電視機一臺
七、I2C總線控制三羊單片彩色電視機高頻頭中放、電腦控制解碼，行場掃描電路單元、光耦開關電源
實驗105-1 無AV視頻信號實驗
K1是視頻輸入開關，斷開無視頻輸入，閉合正常
實驗106-2 無音頻信號實驗
K2是VIDEO輸入開關，斷開無伴音，閉合正常
實驗107-3 有雪花無圖像無伴音實驗
K3是IF輸入開關斷開無圖無聲，閉合正常
實驗108-4 無圖像或圖像實驗
K4是AGC開關斷開AGC失控，閉合正常
實驗109-5 L波段無圖無聲實驗
K6是L波段開關，斷開L波段無圖無聲，閉合正常
實驗110-6 H波段收不到臺實驗
K7是H波段開關，斷開H波段無圖無聲，閉合正常
實驗111-7 U波段收不到臺實驗
K8是U波段開關，斷開U波段無圖無聲，閉合正常
實驗112-8 不能搜臺或搜不到電臺實驗
K9是TV調諧電路開關，斷開搜不到臺閉合正常
實驗113-9 電腦不工作實驗
K10是電腦5V工作電流，斷開正機不工作，閉合正常
實驗114-10 缺R基色實驗
K11是R基色開關，斷開無R基色，閉合正常
實驗115-11 缺G基色實驗
K12是G基色開關，斷開無G基色，閉合正常
實驗116-12 缺B基色實驗
K13是B基色實驗，斷開無B基色，閉合正常
實驗117-13 行不工作實驗
K14是行輸出開關，斷開行不工作，閉合正常
實驗118-14 無字符顯示實驗
K15是行脈沖電路開關，斷開無字符，閉合正常
實驗119-15 ABL電路實驗
K16是ABL開關，斷開亮度失控，閉合正常
實驗120-16 無字符顯示實驗
K17是場脈沖開關，斷開無字符顯示，閉合正常
實驗121-17 水平亮線實驗
K19是25V電流開關，斷開場無電源水平亮線，閉合正常
實驗122-18 遙控接收失靈實驗
K22是遙控接收頭輸入電路開關，斷開遙控失靈，閉合正常
實驗123-19 DATA、CLOCK電路實驗
K21、K20是串行時鐘，串行郵據電路，斷開失控，斷開失控，閉合正常
實驗134－20 無伴音實驗
K1伴音16V供電開關，斷開無伴音，閉合正常。
實驗135－21 正機不工作實驗
K2 5V穩壓供電12V開關，斷開正機不工作，閉合正常。
實驗136－22 水平亮線實驗
K3遙控開機關機信號開關，斷開水平亮線，閉合正常。
實驗137－23 圖象扭曲實驗
507、400V濾波電容，焊開圖象扭曲，閉合正常。
八、液晶電視機
一)液晶電視技術參數
顯示型態 32寸動態
原始最大分率： 1024*768
顏色： 16.7萬
響應時間： 6-16minisce
視角：（左/右/上/下） 60/60、60/40
線條頻率： 31.47-60.02k
圖像頻率： 50-75Hz
圖像檢查： 數字、屏幕OSD、（自動圖像設定）
控制： 主電源 自動 選擇 菜單 和切換
電源管理： VESA
最大耗電： 60W
省電模式： 5W
輸入信號： RGB模擬信號0.7VP-P/75歐
同步： TTL分段
溫度：（工作中） -40℃-50℃
濕度：（工作中） 20%-85%
工作電壓： 110V-240V/50-60Hz
射頻輸入： 47-870MHZ（75不平衡式）
視頻輸入： IVP*P（PAL/NTSC）
二)支持的操作模式
資料輸入
| 分辯率 |
水平頻率（KHz） |
重直頻率（Hz） |
畫素頻率（MHz） |
備注 |
| 640*350 |
31.47P |
70.08N |
25.17 |
DOS |
| 720*400 |
31.47P |
70.08N |
28.32 |
DOS |
| 640*480 |
31.47P |
60.00N |
25.18 |
DOS |
| 640*480 |
37.86P |
72.80N |
31.50 |
VESA |
| 640*480 |
31.50P |
75.00N |
31.50 |
VESA |
| 1024*768 |
48.36N |
60.00N |
65.00 |
VESA |
| 1024*768 |
56.48N |
70.10N |
75.00 |
VESA |
| 1024*768 |
60.02P |
75.00P |
78.75 |
VESA |
| 800*600 |
35.16P |
56.25P |
36.00 |
VESA |
| 800*600 |
37.86P |
60.32P |
40.00 |
VESA |
| 800*600 |
48.08P |
72.19P |
50.00 |
VESA |
| 800*600 |
46.87P |
75.00P |
49.50 |
VESA |
三、液晶電視常見問題排除
1、TV/AV狀態下：
| 故障現象 |
原因及處理方法 |
| 無圖像、無伴音 |
未接電源或插頭接觸不良。
接收機處于待機狀態。 |
| 有圖像、無伴音 |
音量沒打開，按音量+。 |
| 圖像無彩色 |
色度未打開，調整“圖像菜單”中的色度項。
圖像為黑白電視節目。
圖像制式設置錯誤，進入“系統菜單”中的
“圖像制式”選項進行設置。 |
| 伴音正常、無圖像 |
電視信號干擾太大，顯示器處于保護狀態。 |
| 電腦無圖像或顏色不正常 |
確定VGA轉換線是否良好連接和電腦工作正常與否 |
| 遙控不能操作或不夠靈敏 |
檢查電池是否安裝正確
電源電量不足或遙控信號阻擋、干擾。 |
圖像有雪點或
斜線、豎線干擾 |
天線信號太弱、加放大器進行放大。
天線連接處接觸不良，或引線芯斷。
電視臺出現故障。
|
2、PC狀態下：
| 影像不清 |
A、請進入系統菜單，執行自動調整功能項。
B、使用VGA線是否過長：如果是，請用短一點的試一試。
C、選擇正確的刷新率及分辨率。 |
| 圖像的顏色有缺色 |
請檢查VGA線是否完好，插接是否嚴緊。如果VGA插頭中有任何腳彎或斷現象，請更換。 |
| 看不到圖像 |
A、顯示器上的指示燈—紅燈亮，請按一下POWER鍵，這時屏上就顯示NOSIGNAL。是沒有信號輸入，請打PC機。如果顯示OUT
OF RANGE表示輸入的信號模式超出顯示范圍。請參閱安裝調整。
B、如果顯示器上的綠燈亮，表示電源管理模式被激活。按下PC機上的任一鍵，即可，另外，機器電源本身也有電源管理模式。
如果按PC鍵盤無效，請按一下顯示器上的POWER鍵。
C、顯示器上的指示燈根本沒亮，請檢查電源插頭。 |
| 圖像失真的閃爍、晃動 |
請選擇正確的分辨率，重新調整刷新整速度。 |
| 圖像向某一個方面偏移 |
進入幾何調整菜單，對圖像的水平、垂直方向進行調整。 |
|
