一、概述
我國電力工業迅速發展，電力主干網架電壓等級已經普遍上升到500kV,電網日趨復雜、全國聯網已是必然的發展趨勢。據統計，在電力系統的各種事故中，由于運行人員的誤操作、誤判斷而造成貽誤的事故約占40%。在這種情況下，電力系統從發電廠、變電站、到供配電所對運行值班人員的要求更高，而熟練掌握正常情況下的停、送電操作和各類故障情況下的倒閘操作一直是電力行業運行值班類技術人員的極其重要的職業技能。
KYDL-DC06 變電站倒閘操作實訓系統，參考國家《變電站仿真機技術規范》、《變電站值班員職業標準》及配套的培訓教材，綜合考慮職業院校相關專業課程實訓需求，因此實訓系統可以作為電力行業職業技能人才的培訓考核設備，也可作為職業院校電力技術類專業的實訓設備。

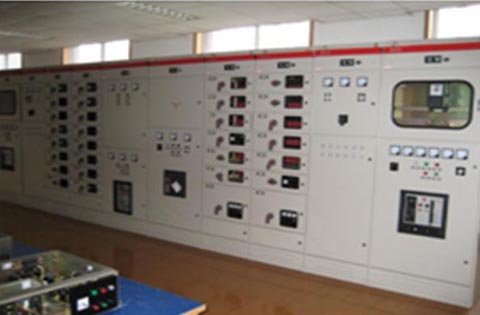

KYDL-DC06 變電站倒閘操作實訓系統
二、特點
1.倒閘操作系統采用數字物理混合仿真系統，用戶可以在軟件環境中進行操作訓練、物理操作屏同步顯示，或在物理操作屏上進行操作訓練、計算機同步監控。操作正確將得到正確的結果，而操作錯誤則會出現事故狀態，并在操作屏上發出聲光告警，因此能非常逼真地反映出學員的運行水平和事故處理能力。
2.配置靈活、性價比高。用戶可以根據自身實際情況配置一種或多種電壓等級（500kV、220kV、110kV）物理模擬倒閘操作屏。
3.軟件仿真系統采用組態軟件作為開發平臺，采用1臺教員機作為主站，單臺或多臺學員機作為子站的C/S網絡結構形式。教員機可以設置系統主接線形式和運行工況，并將各種預設工況下置學員機，并同步監控學員機的操作過程。學員機根據教員機設定的環境進行倒閘操作訓練和考核。
三、技術性能
1.額定電壓：三相五線～380V±10% 50HZ
2.額定容量：＜1.5kVA
3.工作環境：環境溫度-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
四、系統配置
1. KYDL-DC06A型 110kV變電站倒閘操作屏（用戶可以根據實際情況選購）
2. KYDL-DC06B型 220kV變電站倒閘操作屏（用戶可以根據實際情況選購）
3. KYDL-DC06型 500kV變電站倒閘操作屏（用戶可以根據實際情況選購）
4.變電站倒閘操作軟件
五、基本實訓項目
1. 系統運行方式切換倒閘操作
2. 線路停電操作
3. 線路送電操作
4. 出線開關從運行狀態轉檢修倒閘操作
5. 出線從檢修狀態轉冷備用倒閘操作
6. 出線從冷備用轉熱備用倒閘操作
7. 出線從熱備用轉運行倒閘操作
8. 出線從檢修轉運行倒閘操作
9. 兩路進線供電轉一路供電倒閘操作
10. 一路進線供電轉兩路供電倒閘操作
11. 母線從運行狀態轉檢修倒閘操作
12. 變壓器從運行狀態轉檢修倒閘操作
13. 母線從檢修狀態轉運行倒閘操作
14. 變壓器從檢修狀態轉運行倒閘操作
|
