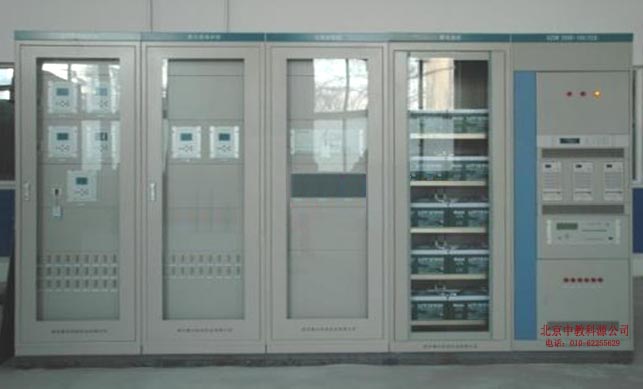

KYDL-GD08 低壓開關柜設備
1、設備標準和規范
提供的設備和配套件要符合以下標準：
GB 7251 低壓成套開關設備
GB 4942.2 低壓電器外殼防護等級
IEC 439-1 低壓成套開關設備和控制設備
IEC 439-2 工廠組裝的低壓開關設備和控制設備裝置對母線干擾系統的補充要求
IEC 529 外殼防護等級的分類
JB/T 9661 低壓抽出式成套開關設備
JB 4012 低壓空氣式隔離器開關隔離開關及熔斷器組合電器
GBJ 232 電氣裝置安裝工程施工及驗收規范
DL/T 5153-2002 火力發電廠廠用電設計技術規定
DL/T 5222-2005 導體和電器選擇設計技術規定
SDJ 9 電氣測量儀表裝置設計技術規程
GB 191 包裝貯運標志
GB 50229 火力發電廠與變電所設計防火
以上標準均執行最新版本。
2、技術要求
2.1 設備的主要技術參數
2.1.1 型式：
低壓開關柜采用抽出式（指抽屜組件可以整體抽出）金屬鎧裝開關柜。采用等同或高于MNS系列開關柜的產品，也可提供高于上述要求的其他型式開關柜。
所有低壓開關柜應滿足以下尺寸要求：
PC柜（寬×深）：進線柜或聯絡柜1000mm×1000mm；
饋線柜800mm×1000mm
MCC柜（寬×深）：800mm×800mm或600mm×1000mm或1000mm×600mm；
2.1.2 開關柜技術參數及要求
額定電壓 400V
最高工作電壓 690V
額定絕緣電壓 1000V
額定頻率 50Hz
柜體動穩定電流： ≥125kA（峰值）
柜體熱穩定電流： 1s內所能承受的電流值為50 kA
主電路絕緣水平 1min工頻耐壓2500V。
主電路額定工作電壓 AC 380/220V，三相四線+PE線（中性點直接接地）
主母線：
額定電流 ≥電源進線開關額定電流的1.1倍
短時耐受電流 ≥50kA 3s
峰值耐受電流 ≥125kA
分支母線：
額定電流 ≥電源進線開關額定電流
短時耐受電流 ≥50kA 3s
峰值耐受電流 ≥125kA
2.1.3 斷路器額定參數
斷路器型式 框架或塑殼空氣斷路器
額定電壓 400V
額定頻率 50Hz
額定電流
額定使用操作順序(Ics）分-3 min-合分-3 min-合分
額定極限操作順序(Icu）分-3 min-合分
額定短路開斷電流（Ics）
瞬時脫扣（框架）≥50kA ，（塑殼）≥35kA
延時脫扣（框架）≥50kA ，（塑殼）≥35kA
額定短時耐受電流（持續1s）(rms）（框架）≥50kA ，（塑殼）≥35kA
極數 3
|
