KYMT-129型模塊式柔性自動化生產線實訓系統(工程型)
一、產品概述
柔性自動生產線是將微電子學、計算機信息技術、控制技術、機械制造和系統工程有機地結合起來，是一種技術復雜、高度自動化系統，柔性制造技術更是當前機械制造業適應市場動態需求及產品不斷迅速更新的主要手段，是先進制造技術的基礎。
KYMT-129型模塊式柔性自動化生產線實訓系統，是專門為職業院校、職業教育培訓機構研制的自動生產線實訓系統，根據機電類、自動化類、先進制造類行業、企業中工業自動化應用的特點，對各類自動生產線的工作過程和相關的技術進行研究，對工業現場設備進行提煉和濃縮，并針對實訓教學活動進行專門設計，融機、光、電、氣、液于一體，包含了PLC、機器人、傳感器、液壓、氣動、工業控制網絡、電機驅動與控制、計算機、機械傳動等諸多技術領域，整個系統由MES生產管理系統、WinCC監控系統、主控PLC和下位PLC通過網絡通訊技術構成一個完整的多級計算機控制系統，通過訓練，能強化學生對復雜柔性自動生產線的設計、安裝、接線、編程、調試、故障診斷與維修等綜合職業能力，適合機電類、自動化類相關專業的教學和實訓，同時也適合工程技術人員上崗培訓。

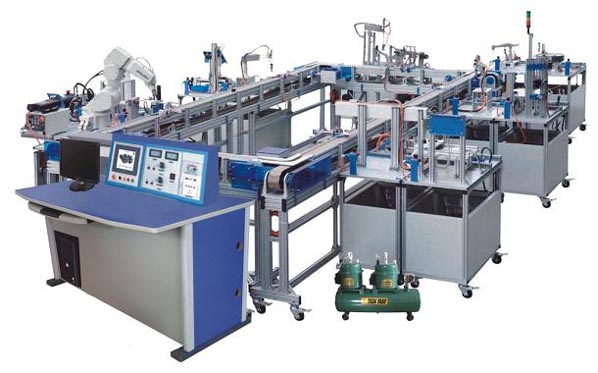

KYMT-129型模塊式柔性自動化生產線實訓系統，是一種典型的環形柔性自動生產線規格：8m×5m，它由上料單元、多軸加工單元、搬運單元、落料單元、噴涂烘干單元、加蓋單元、穿銷單元、檢測單元、分揀輸送單元、物流倉儲單元、行車機械手單元、圖像處理單元、圖像檢測單元、液壓沖壓?jiǎn)卧�、條形碼識別單元、堆垛解垛倉儲單元組成。傳輸鏈有輥道、皮帶、鏈條滾輪三種模式，配有相應的圓帶、滾筒、直角轉向等轉角，通過傳輸鏈和轉角連成環形生產線。上述機構均安裝在工業型材桌面上，系統中的機械結構、電氣控制回路、執行機構完全獨立，采用工業標準件設計，便于拆裝。
控制系統主站采用西門子S7-300(CPU315-2DP)，從站采用西門子S7-200(CPU226)，各站之間使用ProfiBus-DP總線進行通訊，S7-200從站主要用于控制與驅動設備層，并對現場反饋的信號進行采集，S7-300主站采集各從站數據，協調各站運行，并為上位機的監控程序提供數據，同時系統還配有工業以太網通信模塊和10.4英寸彩色工業觸摸屏，可以完成系統控制網絡的集成。
該系統有單機、聯機二種工作方式。在單機模式下，各從站獨立運行，站間沒有數據傳送，學員可進行外部接線操作，使用S7-200專用PPI電纜或ProfiBus總線將編寫程序下載到PLC中，并監控程序運行，在聯機模式下，系統各從站同時工作，工件依次進行上料、沖壓、加工、搬運、落料、噴涂烘干、視頻檢測、加蓋、穿銷、檢測、條形碼識別、分揀、入庫、托盤暫存及搬運等操作，各站間通過ProfiBus現場總線進行通訊，在主站的控制下實現相關的互鎖、數據傳送操作，系統中的上位工控機使用WinCC組態監控軟件，對現場設備生產狀況進行動態實時監控。
系統工業現場總線和標準的電氣接口，支持RS232、RS485、PPI、MPI、PROFIBUS-DP、TCP/IP多種通信方式。系統具備多種組態軟件、編程軟件、管理軟件功能，如STEP7、OPC、WinCC算法組態、人機交換和MES生產管理系統軟件等，為方便教學還配有PLC仿真、氣動仿真、多媒體教室電子管理等軟件。
二、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ ，相對濕度≤85%（25℃），海拔＜4000m
3.裝置容量：＜3.5kVA
4.外形尺寸：8000mm×5000mm×2400mm
5.安全保護：具有漏電保護，安全符合國家標準
三、產品特點
1.系統將機械、氣動、液壓、電氣控制、電機傳動、傳感檢測、PLC以及工業網絡控制技術有機地進行整合，按照結構模塊化，便于組合，可以完成各類單項技能訓練和綜合性項目訓練�？梢赃M(jìn)行機械部件安裝與調試、氣動系統的安裝與調試、液壓系統的安裝與調試、電氣控制電路的安裝和PLC編程、機電設備安裝與調試、自動控制系統安裝與調試、工業網絡控制系統安裝與調試于一體，能較好地滿足實訓教學、工程訓練的需要。
2.該實訓考核裝置PLC模塊I/O端子、各常用模塊接線端子，均采用安全型插座，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路通過端子排進行連接。插拔線連接電路與端子排連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
|
