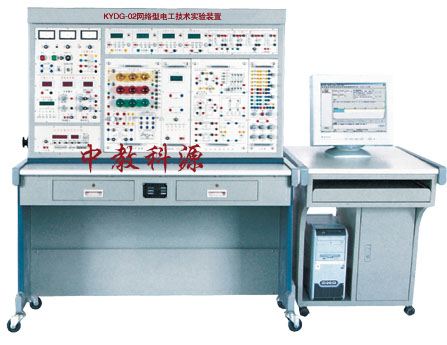

KYDG-2 高級電工技術實驗裝置(網絡型)
KYDG-2A 電工電子實驗裝置(網絡型)
KYDG-2B 電工電子電力拖動實驗裝置(網絡型)
|
| |
※ 概述:
隨著計算機技術應用的快速發展和日益普及，計算機輔助教學（CAI）實驗在現代教學設備中占據越來越重要的地位。為更好的適應當前高校實驗室現代化、網絡化建設，輔助老師更好的指導與管理整個實驗的進程，我公司研制開發了"局域網聯網型"多媒體實驗教學管理軟件。
KYDG-02型高級電工技術實驗裝置在KYDG-01的基礎之上將儀表等全部更換為智能化數字儀表，配以局域網聯網型"多媒體實驗教學管理軟件。實驗內容和技術功能與KYDG-01一致。
實驗臺（學生端）采用了總線通信方式，PC機通過實驗臺內置的實驗管理器對電工綜合實驗裝置上的智能儀器儀表進行數據采集與管理（配置數據采集器）。
※ 局域網聯網型:

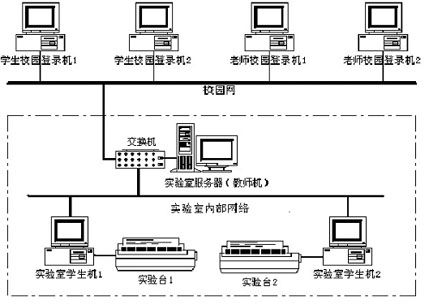

實驗室內部網采用星型結構，實驗室服務器由教師端計算機擔任，實驗數據采集由學生端計算機執行
根據實際情況的需要，將本系統中的用戶分為三類即:實驗學生，指導老師和系統管理員。其中學生又可以分一般學生和特殊學生，一般學生可以做教學大綱所規定的常規實驗；特殊學生除常規實驗外，還可以自己設計實驗，提高學生的創新思想，增加實驗室的開放度。每一類用戶都擁有自己的管理權限，其中學生的權限最低，系統管理員的權限最高。
系統管理員負責對整個系統進行維護以及對用戶基本信息庫和實驗基本信息庫的錄入和維護工作，并分配和管理各個用戶。指導老師負責在實驗開始前選擇實驗，對學生提交的數據進行審核，對實驗數據的合理性做出判斷，不成功者可要求其重做。實驗結束后，對學生本次實驗進行評分，在學期結束后對整個學期的所有實驗進行綜合評分，并生成每個班級的學生成績表，老師可以對學生的成績進行查詢、打印等。實驗報告是通過在原定的實驗報告上加上學生的實驗分析和數據計算而形成的。
本軟件提供了很多在實驗過程中所要用到的輔助工具，例如計算器、畫圖工具等。
※實驗室網站
隨著學校校園網的普及，開放式實驗教學，虛擬實驗教學，網絡實驗教學都成為可能。為此，我公司開發了"實驗室網站"軟件，學生除現場數據采集需要到實驗室外，其他操作可以在校園里任何一臺聯網的PC機上登錄完成，老師也可以在校園里任何一臺聯網的PC機上登錄完成相應的操作。
（一）學生可實現的功能:
1.網上學生信息注冊、登錄
2.網上電子器件查詢、課件或軟件下載
3.網上實驗報告上載、查詢及瀏覽等
4.網上實驗預約，具有網上留言功能；實驗開課情況查詢
5.網上學生實驗成績查詢
6.網上學生信息反饋(以E-mail的形式)
7.網上實驗討論區（基于Web）
（二）老師可實現的功能:
1.網上老師信息注冊、登錄（依權限）
2.網上通知發布
3.網上器件擴充（添加新的電子數據）或查詢、課件或軟件下載或上載
4.網上教學計劃制定（安排實驗內容、時間， 地點，指導老師）及查詢
5.網上實驗預約查詢、實驗成績查詢
6.網上實驗報告自動生成、查詢、下載、 瀏覽、批改。
7.網上實驗成績統計
8.網上老師信息反饋（E-mail）
9.網上實驗討論區
注:電腦、網線、交換機自備
※ 特點:
1、綜合性強:綜合了目前國內各類學校電類基礎課程的全部實驗項目。
2、適應性強:實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可擴展功能或開發新實驗。
3、整套性強:從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。
4、一致性強:實驗器件選擇合理、配套完整，使多組實驗結果有良好的同一性，便于教師組織和指導實驗教學。
5、直觀性強:本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實驗掛件任務明確，操作、維護簡便。
※ 功能:
1、本裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量?jī)x表（電壓、電流、功率、功率因數）、各實驗掛箱及電機等。
2、能完成"電工基礎"、"電工學"中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。
3、能完成"電路分析"、"電工學"中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。
4、能完成"電機控制"、"繼電接觸控制"及"電力拖動"等課程實驗。
※技術性能:
1、輸入電源:三相四線(或三相五線) 380V±10% 50Hz
2、工作環境:溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、外形尺寸:167×73×153cm3
4、裝置容量:＜1.5KVA
※ 基本實驗項目:
（一）電工部分實驗內容
1.基本電工儀表的使用與測量誤差的計算
2.減少儀表測量誤差的方法
3.線性與非線性電路元件伏安特性的測繪
4.電位、電壓的測定及電路電位圖的繪制
5.基爾霍夫定律驗證及故障判斷
6.疊加定理驗證及故障判斷
7.電壓源與電流源的等效變換
8.戴維南定理的驗證
9.諾頓定理驗證
10.雙口網絡測試
11.互易定理驗證
12.受控源VCCS、VCVS、CCVS、CCCS的實驗研究
13.典型電信號的觀察與測量
14.RC一階電路響應的測試
15.二階動態電路響應的研究
16.R、L、C元件阻抗特性的測試
17.RC串、并聯選頻網絡特性測試
18.R、L、C串聯諧振電路的研究
19.用三表法測量交流電路等效參數
20.正弦穩態交流電路相量的研究（日光燈功率因數提高實驗）
21.互感實驗
22.單相鐵心變壓器特性的測試
23.三相交流電路電壓、電流的測量
24.三相電路功率的測量
25.單相電度表的校驗
26.功率因數及相序的測量
27.負阻抗變換器及其應用
28.回轉器及其應用。
（二）數字電路部分實驗內容
數字電路實驗項目:
l.與門電路邏輯功能測試
2.或門電路邏輯功能測試
3.與非門電路邏輯功能測試
4.非門電路邏輯功能測試
5.CM0S門電路的測試
6.基本RS觸發器
7.JK觸發器
8.D觸發器9.555時基電路的應用
10.二--十進制計數器
11.二--十進制8421譯碼器
12.加法器
13.減法器
14.由集成與非門構成單穩態 觸發器
15.T觸發器實驗
16.組合電路的設計之一編碼轉換
17.組合電路的設計之二顯示電路
18.同步時序電路的設計
19.計算機時序電路的設計
20.CM0S集成A/D、D/A轉換電路實驗
……自行設計、開發實驗電路。
（三）模擬電路部分實驗內容:
采用固定線路和分立元件靈活組合進行實驗。
1、固定線路板實驗有:
�。�1）共射極單管放大器負反饋放大器實驗
�。�2）射極限跟隨器實驗
�。�3）RC正弦振蕩器實驗
�。�4）差動放大器實驗
�。�5）OTL功率放大器實驗
2、分立元件可完成:
單管放大、整流、濾波、穩壓、運放、全波可控及趣味性實驗，也可利用此平臺開發其他實驗項目。
